OpenSCAD中的交集()

Question

我在OpenSCAD中遇到了交集()的问题。这是代码

intersection(){
rotate_extrude($fn=200)
    translate([30, 0, 0])

circle(r=5);
translate([0,0,-50])
    cube([100,100,100]);

};

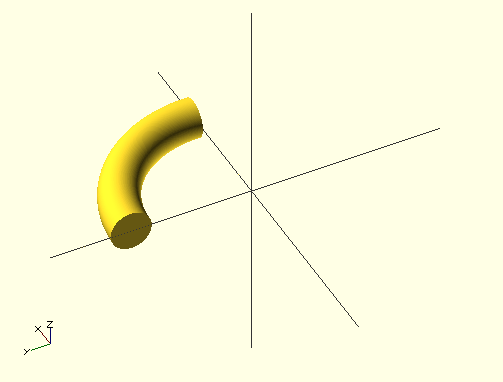

看上去不错

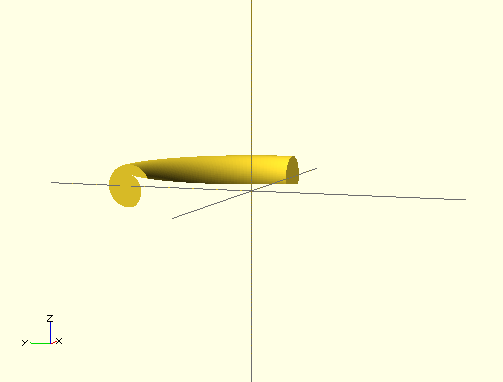

直到你抓住了这个观点

这不是我所期望的。我怎么才能修好它？

Answer 1

如果只编译代码，则视图可能会损坏。编译和渲染，您将看到正确的3D对象。若要验证导出为stl，请将stl-文件导入新文档并对其进行检查。

Answer 2

您可能应该在挤出过程中设置convexity参数，否则渲染器可能会假设对象是凸的，从而导致屏幕快照中的呈现错误。

对于环面，凸度应该设置为至少4，因为一条直线可以相交四次。我相信文档中的圆环示例将凸性设置为10，这是过分的，但在这个方向上的错误似乎没有问题。
