sympy.plotting.plot奇异x标记位置

Question

当在绘图语句中将'xlabel‘设置为字符串值时，标签放置在图形的最右边。如果标签没有在程序中设置，而我单击复选标记并在那里设置标签，则它位于X轴的中间。

下面是一个例子：

from sympy import sin
from sympy import symbols
from sympy.plotting import plot

x = symbols('x')
y = sin(x)

p1=plot(y,(x,0,7),xlabel="x data")
p2=plot(y,(x,0,7))

图1的X轴标签位于最右边.如果您打开图2，并单击顶部的复选标记以交互地设置标签，它将它正确地放置在轴的中间。

有什么方法可以指示程序把标签放在中心吗？

Answer 1

Sympy用于绘图的matplotlib的实现非常方便，但与完整的matplotlib功能相比，它非常有限。如果要更改轴上的标签位置，则需要从绘图中访问后端ax对象。以下是如何做到这一点：

fig = p1._backend.fig
ax = p1._backend.ax

ax.xaxis.set_label_coords(0.5,0)

fig.savefig('test.png')

​

​

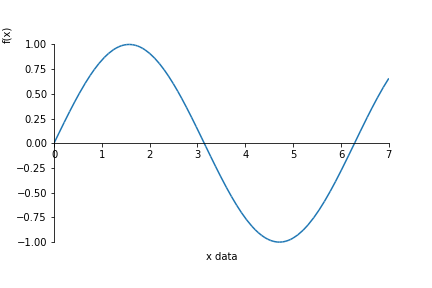

这将将您的图形保存为test.png (见图)。如果您使用像jupyter这样的gui，也可以通过调用fig来显示情节，但是在命令行接口中，这是行不通的。我不知道有什么方便的方法来显示图(就像p1.show()那样)，只使用渐近接口(所以不导入matplotlib.pyplot)。但是，如果您知道如何使用matplotlib，则可以更详细地操作图和轴对象。
