在向页面添加(主)形状时，在Microsoft 2013 x64中向另一个(主)形状添加一些(母版)形状

Question

我想在Microsoft 2013 x64中创建一个新的主窗体，就像UML模板__中的类母版形状一样。

当将类母版形状添加到页中时，它会自动附加两个成员和一个分隔器主形状。此外，还可以在其中添加更多的成员和分隔主形状。

我认为它通过一些编写的VBA代码本身添加了其他Master；但是，当我在下面的完整路径中检查UML (米制)模板的文件时，我发现它没有使用VBA代码，根本不使用VBA代码。

D:\Program Files\Microsoft Office\Office15\Visio Content\1033\USTRME_M.VSSX

文件扩展名为"Visio模板(.vssx)“，而不是"Visio宏支持的模板(.vssm)"；因此，它不能有VBA代码.。

我知道，我可以通过在ShapeSheet的Actions部分中添加一些新行来做一些事情；但是，它不存在任何操作行来为类形状添加新成员和分隔器主形状。

​

​

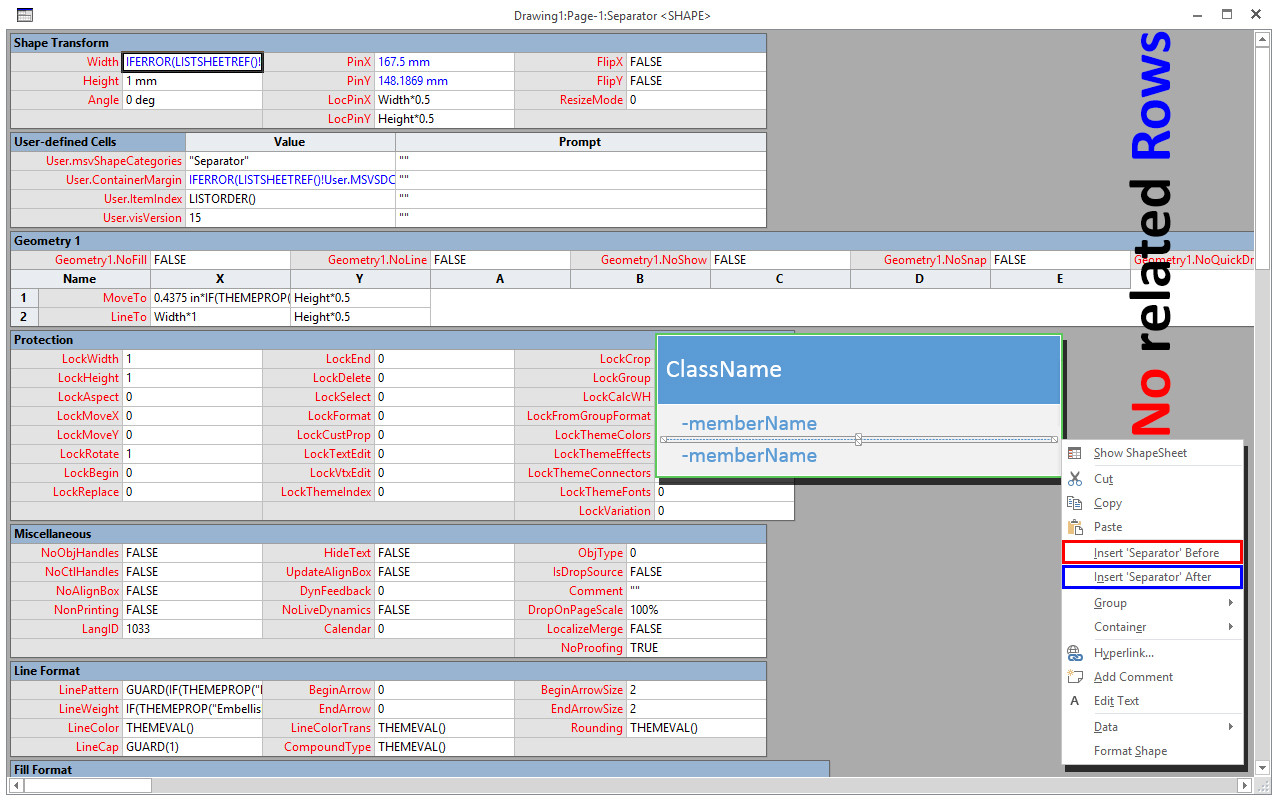

图1-在上下文菜单中有两个附加选项的分隔符形状，并且在ShapeSheet中没有任何相关行

​

​

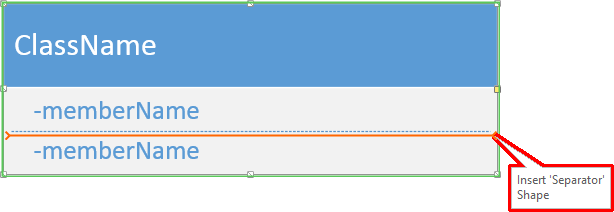

图2-显示一个条以插入分隔器形状

​

​

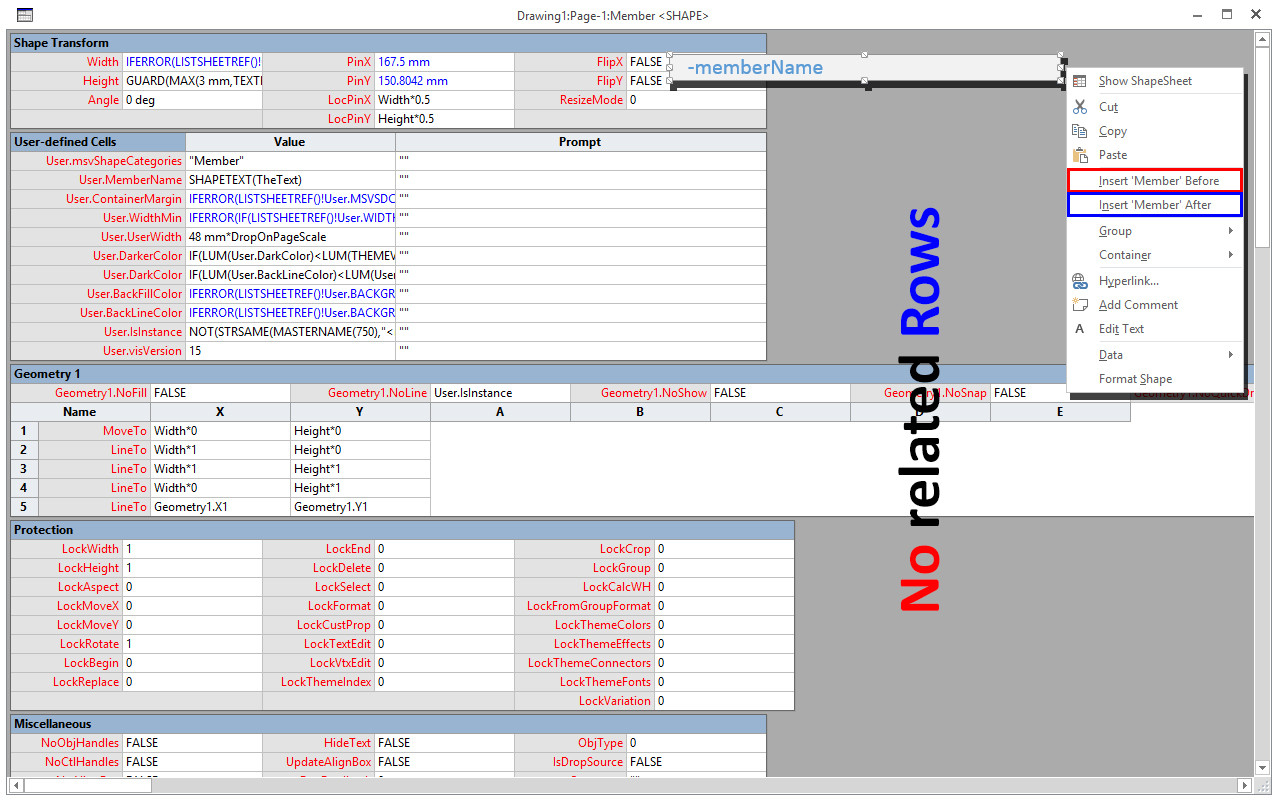

图3-在上下文菜单中有两个附加选项的成员形状，并且在ShapeSheet中没有任何相关行

​

​

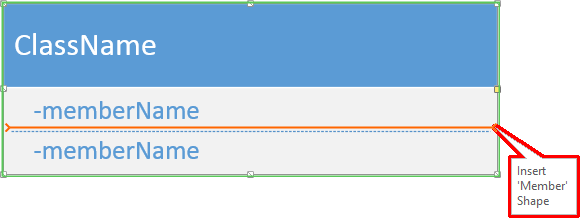

图4-显示一个条以插入成员形状

当我按人民币点击放在页面中的类形状时，它在上下文菜单中有两个新选项

• 显示模板参数
• 显示刻板印象

我看到了相关操作的区段行。

​

​

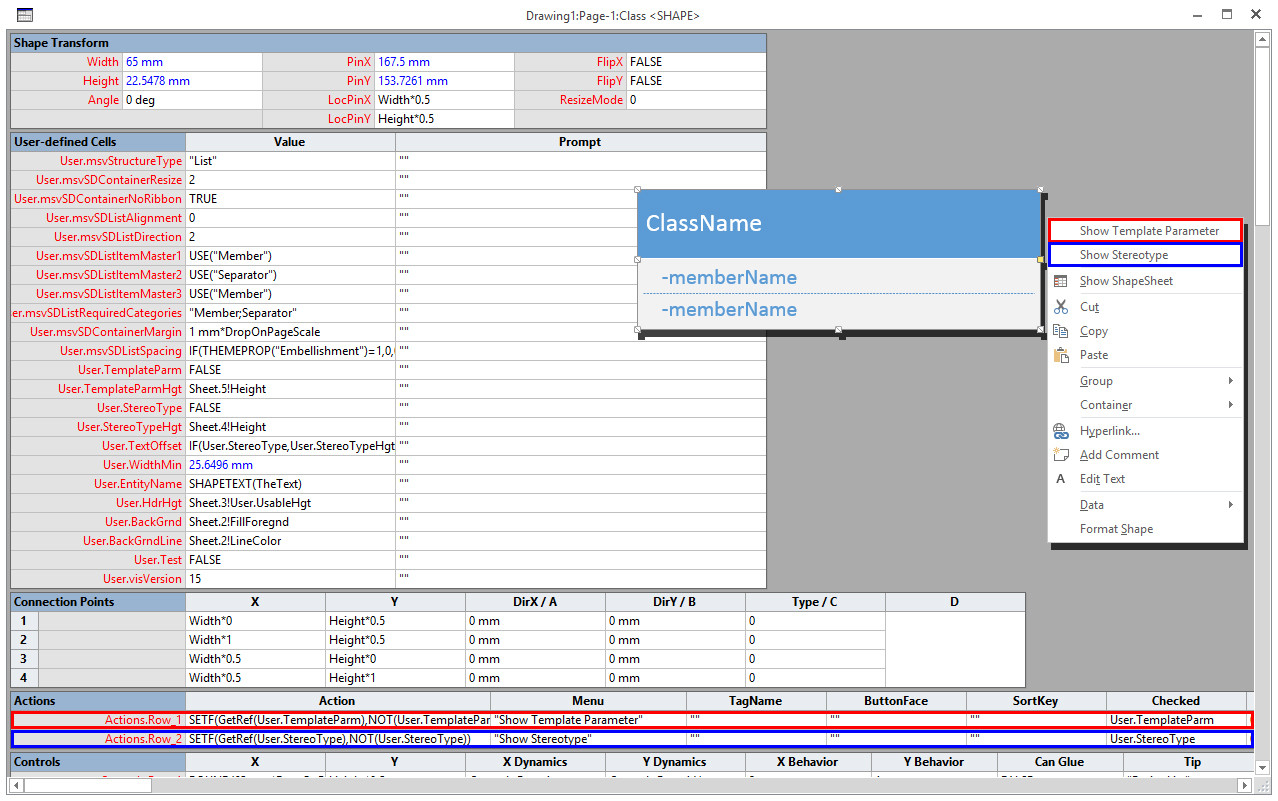

图5-在上下文菜单中有两个附加选项的类形状以及ShapeSheet中的相关行

当我在添加的类形状中单击成员和分隔器形状时，可以看到在“__”之前/之后插入" Member / Separator“；但是，当我在页面上直接添加成员和分隔主形状时，__(不是在类形状中)，当我对它们进行人民币单击时，无法在上下文菜单中看到额外的选项。

​

​

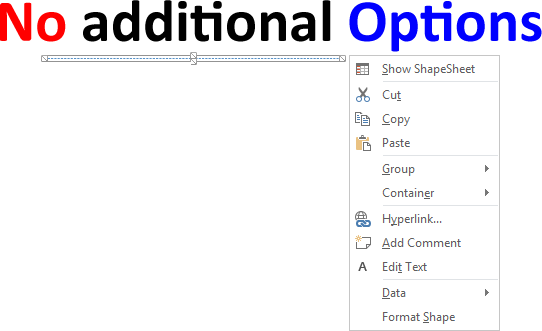

图6-在上下文菜单中没有附加选项的分隔器形状

​

​

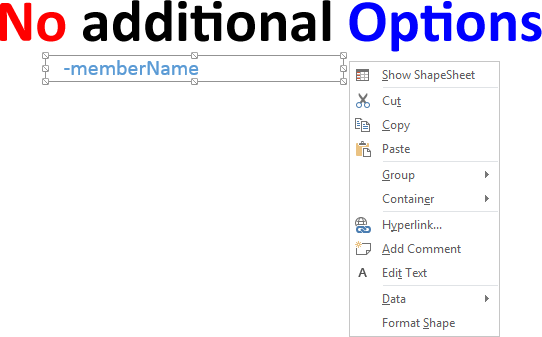

图7-上下文菜单中没有附加选项的成员形状

我检查了他们的ShapeSheet，找不到上述操作的任何相关行。

现在，我的问题是，如何创建一个新的主形状，可以接受其他一些主形状，而无需任何VBA代码，比如由Microsoft?创建的UML类模板中的类形状。

Answer 1

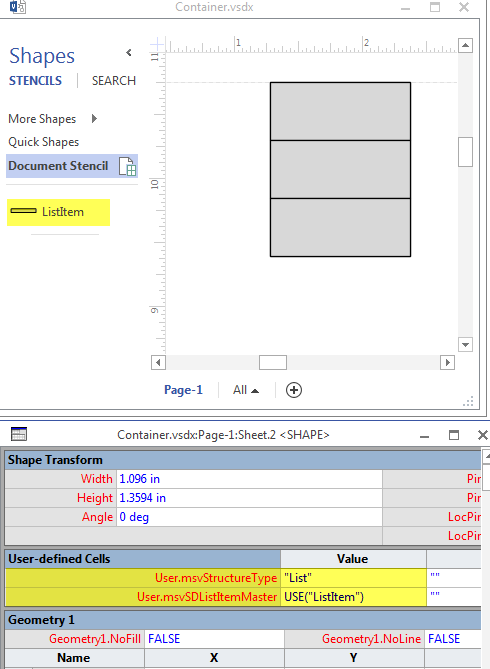

这个特性在Visio (在Visio 2010中引入)中称为"List“(结构图)。要允许这种功能(允许某些形状“接受”其他形状类似于“类”形状)，您需要通过在其形状表中设置用户属性User.msvStructureType="List“来声明该形状为"list”。要声明它应该接受的项的类型，还需要设置单元格User.msvSDListItemMaster =USE(“您的项目的主名称”)。也就是说，您只需绘制一个简单的矩形(例如)，然后通过添加这两个用户属性将其转换为“列表”。列表/容器有更多可用的选项(如边距、行为等)。

详细描述此功能的MSDN文章：http://blogs.msdn.com/b/visio/archive/2010/01/12/custom-containers-lists-and-callouts-in-visio-2010.aspx

​

​
