Matlab version: R2012a

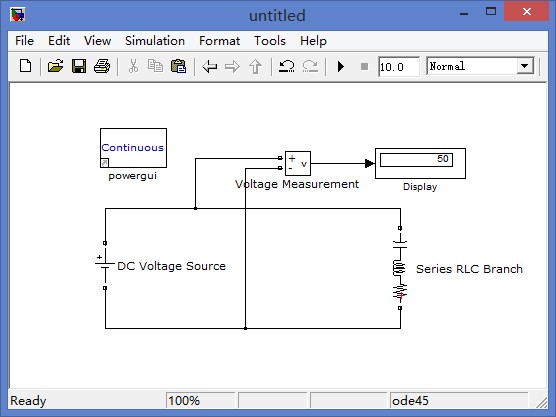

I find the Series RLC Branch block used under Simscape -> SimPowerSystems -> Elements,
and the DC Voltage Source block used under Simscape -> Foundation Library -> Electrical Sources. The 2 nodes are both white rectangles.
And there is another DC Voltage Source block under Simscape -> SimPowerSystems -> Electrical Sources. The 2 nodes are both white squares.
There are some difference in the appearence of this two sources such as the shape of node. Maybe the function is different too.
After i connect these blocks, the red dotted line indeed disappear.

I think the reason is that electrical and powersystem are very different things.
When you simulate basic circut, you should use blocks under the same branch to avoid electrical conflict.

<img src="https://i.stack.imgur.com/B8Wcl.jpg" alt="My simulation">

I am new to MATLAB and i want so simulate basic circuit, but i can't connect elements together. All i get is some red dotted line and a warning:

<pre><code>Unconnected output line found on 'D1/DC Voltage Source' (output port: 1)
</code></pre>

How can i connect those elements together? Here is an image of what I am trying to achieve.

<img src="https://i.stack.imgur.com/R3la8.png" alt="enter image description here">

I know it's a rookie question, but i didn't find an answer using Google.
