用网格和gtable拆解网格

Question

我正在努力构建一个基于ggplot对象的双轴图。在巴普蒂斯特的建议下，我把问题分成了几个小部分。目前的问题是：

1. 如何在保留轴、轴标签、轴痒标记和网格线的同时，从grobs**，中删除中的所有数据？**指的是与geom_line()和geom_points()关联的数据。

想要这样做的原因是，在构建双轴图的过程中，我遇到了以下问题:来自一个grob的网格线将覆盖来自另一个grob的数据。通过删除数据行和点，就不会有覆盖。

让我明确一点:我确实有一些解决办法，包括向aes()添加一行类型和设置scale_linetype_manual(值= c("solid"，“空白”)，或者将数据‘从网格上发送出去’，但是我想对一个没有被‘修饰’太多的绘图对象进行后置处理。

下面是一些代码和数字。

# Data
df <- structure(list(Year = c(1950, 2013, 1950, 2013), Country = structure(c(1L,
1L, 2L, 2L), .Label = c("France", "United States"), class = "factor"),
Category = c("Hourly minimum wage", "Hourly minimum wage",
"Hourly minimum wage", "Hourly minimum wage"), value = c(2.14,
9.43, 3.84, 7.25), variable = c("France (2013 euros)",
"France (2013 euros)", "United States (2013 dollars)", "United States (2013 dollars)"
), Unit = c("2013 euros", "2013 euros", "2013 dollars", "2013 dollars"
)), .Names = c("Year", "Country", "Category", "value", "variable",
"Unit"), row.names = c(NA, 4L), class = "data.frame")

# Plot data with ggplot
library(ggplot2)
p <- ggplot(data = df, aes(x = Year, y = value, group = variable, colour = variable, shape = variable)) +
geom_line(size = 2) +
geom_point(size = 4) +
theme(panel.grid.major = element_line(size = 1, colour = "darkgreen"),
      panel.grid.minor = element_line(size = 1, colour = "darkgreen", linetype = "dotted"))

# Manipulate grobs with gtable
library(gtable)
g <- ggplot_gtable(ggplot_build(p))
## Here remove the geom_line() and geom_point()
## g <- stripdata(g)  # pseudo-code!
grid.newpage()
grid.draw(g)

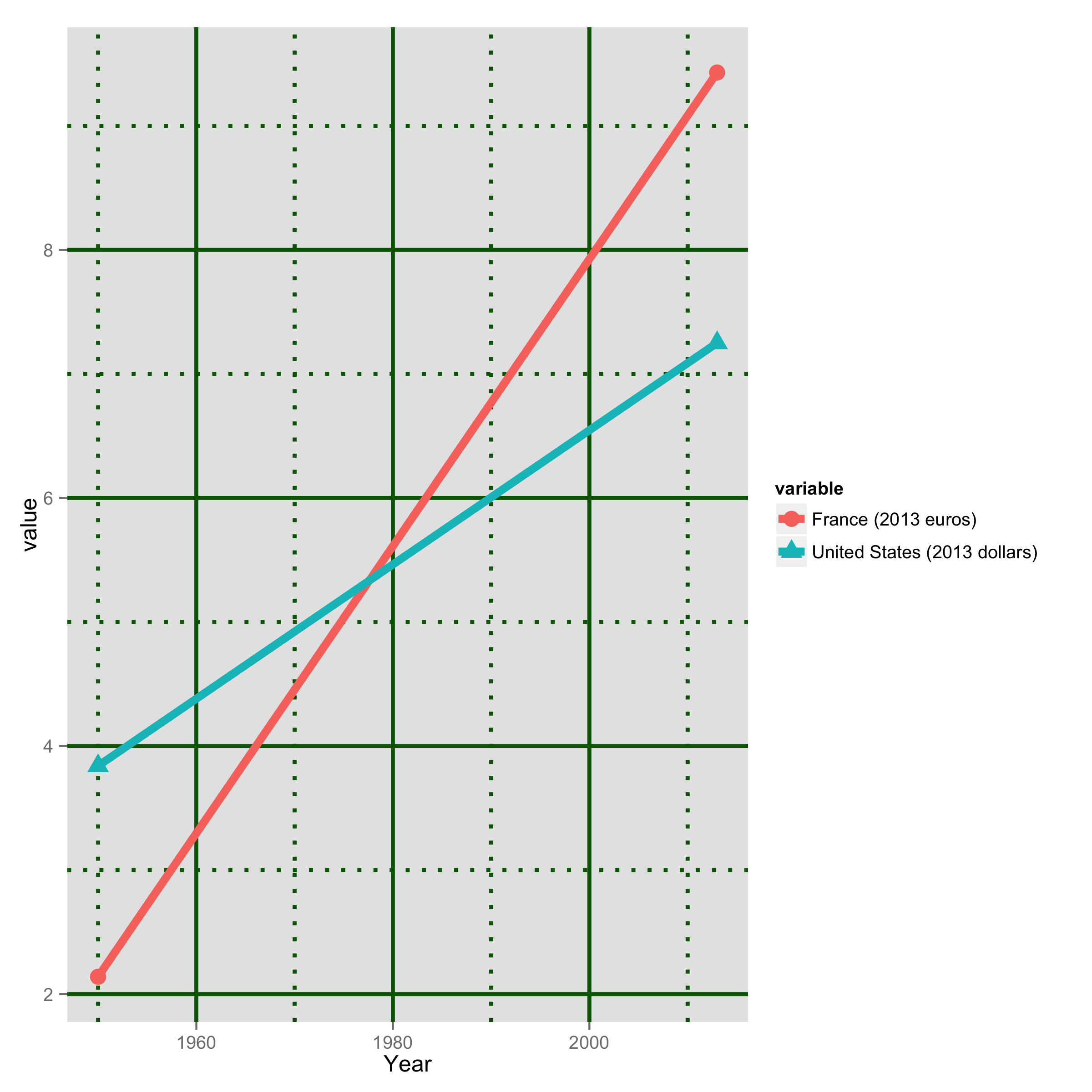

在下面的情节里，我想把台词去掉！

​

​

编辑:按照巴普蒂斯特的建议，我尝试删除数据层。但是，正如BondedDust在注释部分中所指出的那样，这会破坏ggplot对象：

# Remove the two layers of data
p$layers[[1]] <- NULL
p$layers[[1]] <- NULL
g <- ggplot_gtable(ggplot_build(p))
## Error: No layers in plot

从ggplot对象中删除数据会破坏它。我在应用程序中使用的一个解决方法是“将数据从网格中发送出去”，例如，将每个单元格乘以-999999，然后用+ scale_y_continuous(limits = c(1, 10))切断显示，但如果可行的话，我想避免这种丑陋的攻击。我希望如果用NA或NULL替换每个数据点，关联的gtable不会被销毁，所以这就是为什么我在寻找从g对象而不是p对象中删除数据的方法。

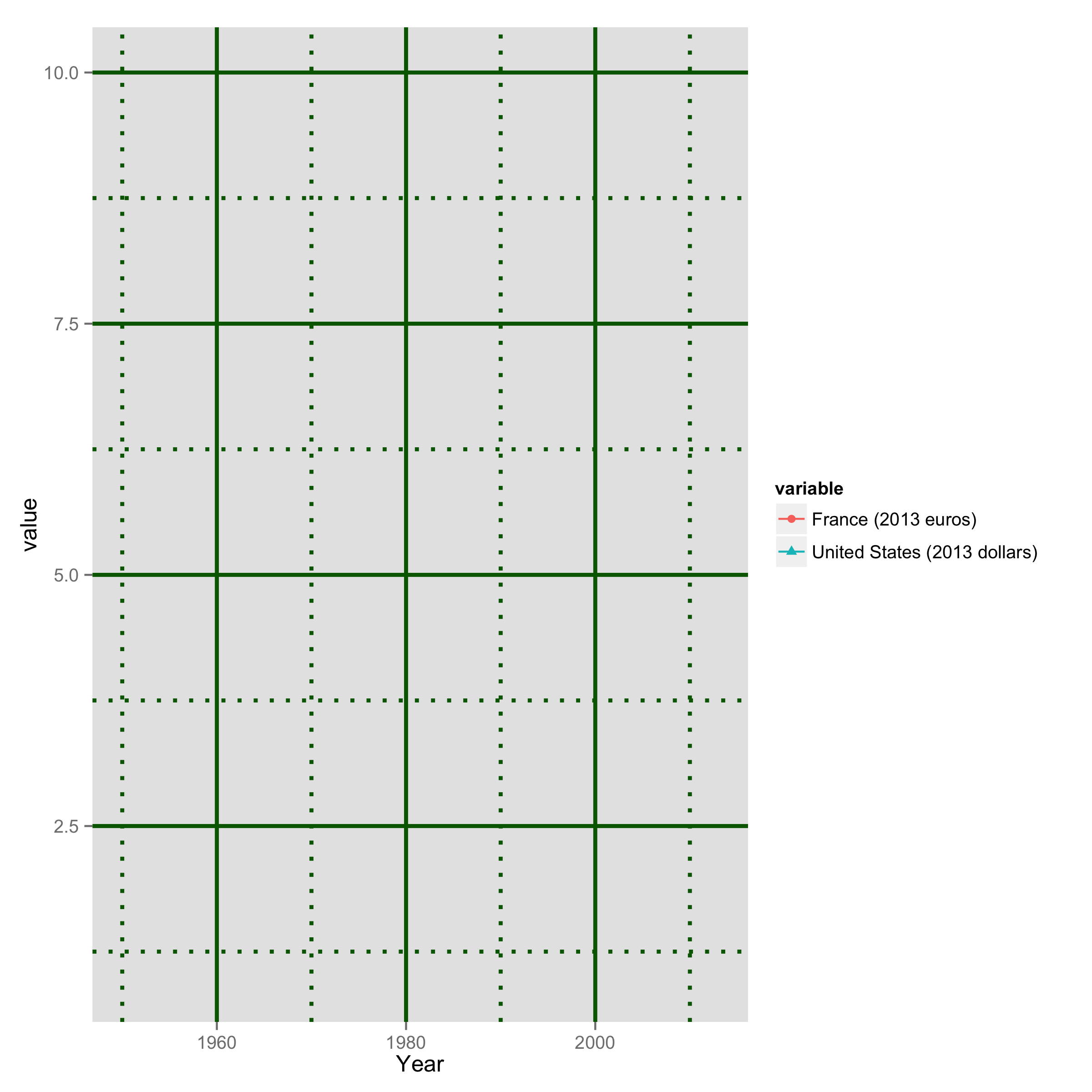

在对grobs进行操作之后(而不是直接侵入ggplot对象)，grid.draw(g)的结果将是：

​

​

FYI，第二个地块是通过以下解决办法得到的。

p <- ggplot(data = within(df, value <- -999999), aes(x = Year, y = value, group = variable, colour = variable, shape = variable)) +
geom_line() +
geom_point() +
theme(panel.grid.major = element_line(size = 1, colour = "darkgreen"),
      panel.grid.minor = element_line(size = 1, colour = "darkgreen", linetype = "dotted")) +
scale_y_continuous(limits = c(1, 10))

Answer 1

一种更自然的策略是使用不可见的geom_blank层，这样ggplot2仍然可以训练鳞片等来构建地块，但是没有显示数据。但是，由于您想要处理已经格式化的绘图，所以您可能必须手动将那些grobs从图gTree中删除。这是一次尝试

library(gtable)
g <- ggplotGrob(p)

stripdata <- function(g){
  keep <- grepl("border|grill",
                names(g[["grobs"]][[4]][["children"]]))
  g[["grobs"]][[4]][["children"]][!keep] <- NULL
  g
}

grid.newpage()
grid.draw(stripdata(g))
