Opencv:在一个盒子里找到一个盒子

Question

物流

opencv 2.4和Python2.7

我正在处理的图片：

​

问题

我感兴趣的是在9条垂直和水平线周围孤立形成盒子的轮廓。我只是不知道该怎么做。我看过不同的教程，比如数独拼图上的那些，那些简单地假设最大的盒子是你要找的那个(因为Sudoku拼图中没有方框，减去实际的网格)。我试过使用findContour函数并按大小过滤等高线，但没有结果。最后，我得到了不一致的结果，有时找到正确的轮廓，而另一些时候则发现完全错误的轮廓。谁能给我指明正确的方向？谢谢。

原始图像：

​

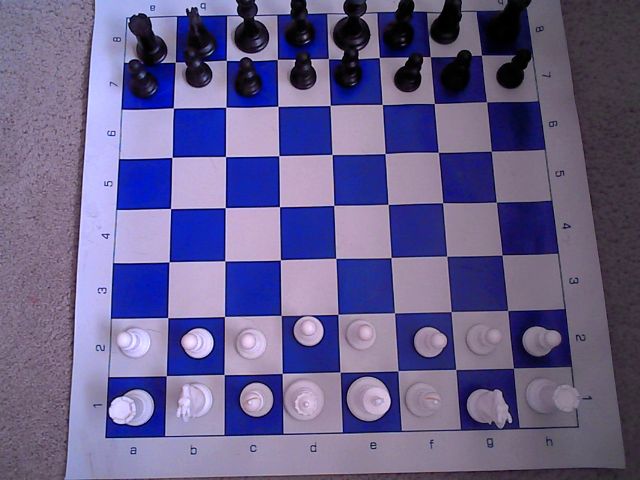

Answer 1

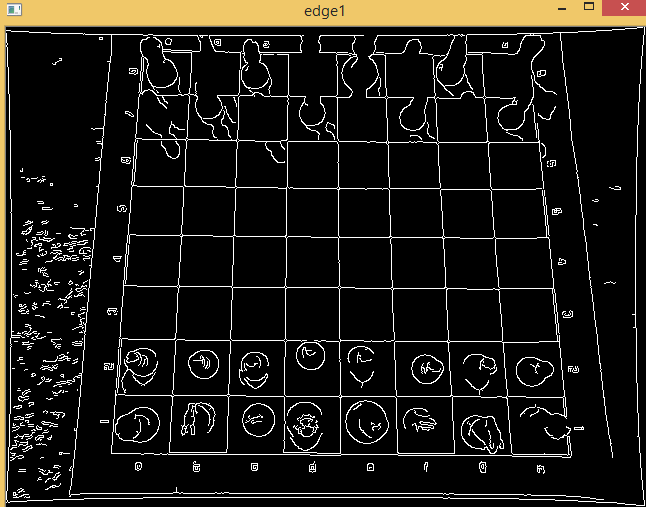

把原来的图像放上去更好，但我试着从你的轮廓图像中解释

我做了以下步骤

1. 你可能需要一些噪音去除(侵蚀)。
2. 从这些等高线计算水平和垂直投影。
3. 将投影绘制在图像上，以便能够分析与检查单有关的投影的界限。

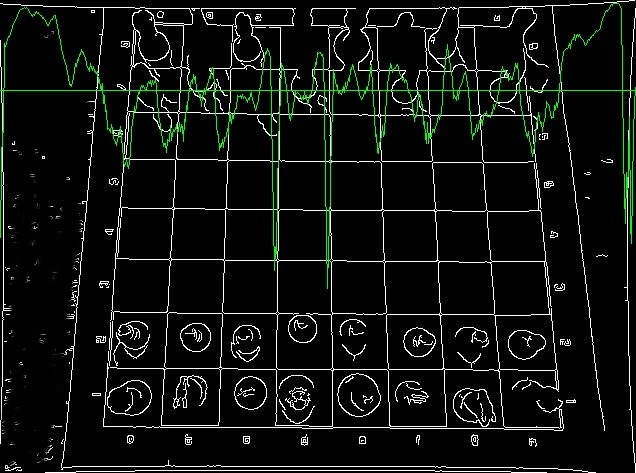

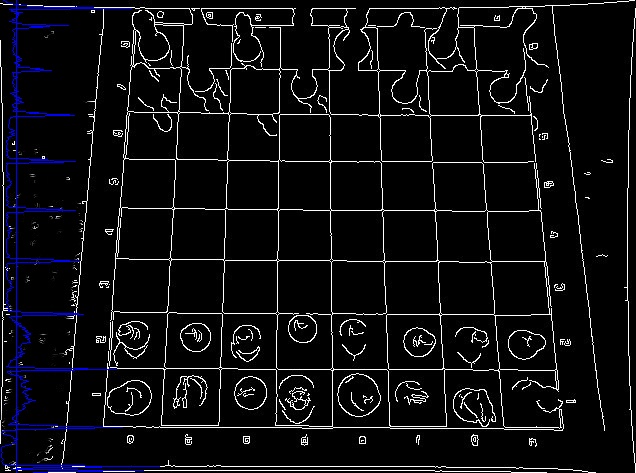

4. 请注意，垂直投影(绿色)如何为您提供一个左和右边界的指示，同样的水平(蓝色)的底部和顶部的工作表。

你只需要平滑投影和完善你的搜索准确的轮廓。

​

​

​

如果您认为它有用，我可以共享opencv c++ (不是python)实现的代码。

编辑：

这是我用来做水平和垂直投影的代码，您可能需要优化它。

 void HVprojection(Mat image)
{
    // find the vertical projection
    Mat smothedRes = image.clone();
    vector<double> v_vl_proj; // holds the column sum values
    double max_vl_proj_h = 0,max_vl_proj_v=0; // holds the maximum value
    double average_v=0;
    for( int i=0;i<image.cols;++i )
    {
        Mat col;
        Scalar col_sum;
        // get individual columns
        col= image.col(i);
        col_sum = sum( col ); // find the sum of ith column
        v_vl_proj.push_back( col_sum.val[0] ); // push back to vector
        if( col_sum.val[0]>max_vl_proj_v )    max_vl_proj_v = col_sum.val[0];
        average_v+= col_sum.val[0];
    }
    average_v = average_v/image.cols;

    // find the horizontal projection
    vector<double> h_vl_proj; // holds the row sum values

    double average_h=0;
    for( int i=0;i<image.rows;++i )
    {
        Mat row;
        Scalar row_sum;
        // get individual columns
        row= image.row(i);
        row_sum = sum(row); // find the sum of ith row
        h_vl_proj.push_back(row_sum.val[0]); // push back to vector
        if( row_sum.val[0]>max_vl_proj_h )    max_vl_proj_h = row_sum.val[0];
        average_h+= row_sum.val[0];
    }
    average_h = average_h/image.rows;


    //******************Plotting vertical projection*******************
    for(int j =1;j<image.cols;j++)
    {
        int y1 = int(image.rows*v_vl_proj[j-1]/max_vl_proj_v);
        int y2 = int(image.rows*v_vl_proj[j]/max_vl_proj_v);
          line(image,Point(j-1,y1),Point(j,y2),Scalar(255,255,255),1,8);
        }
    int average_y = int(image.rows*average_v/max_vl_proj_v);  // zero level
    line(image,Point(0,average_y),Point(image.cols,average_y),Scalar(255,255,255),1,8);




    //***************Plotting horizontal projection**************
    for(int j =1;j<image.rows;j++)
    {
        int x1 = int(0.25*image.cols*h_vl_proj[j-1]/max_vl_proj_h);
        int x2 = int(0.25*image.cols*h_vl_proj[j]/max_vl_proj_h);
          line(image,Point(x1,j-1),Point(x2,j),Scalar(255,0,0),1,8);
        }
    int average_x = int(0.25*image.cols*average_h/max_vl_proj_h);
    line(image,Point(average_x,0),Point(average_x,image.rows),Scalar(255,0,0),1,8);

    imshow("horizontal_projection",image);
    imwrite("h_p.jpg",image);



// if you want to smooth the signal of projection in case of noisu signal
    v_vl_proj = smoothing(v_vl_proj);

    for(int j =1;j<image.cols;j++)
        {
            int y1 = int(image.rows*v_vl_proj[j-1]/max_vl_proj_v);
            int y2 = int(image.rows*v_vl_proj[j]/max_vl_proj_v);
              line(smothedRes,Point(j-1,y1),Point(j,y2),Scalar(0,255,0),1,8);
            }
        int average_y1 = int(smothedRes.rows*average_v/max_vl_proj_v);  // zero level
        line(smothedRes,Point(0,average_y1),Point(smothedRes.cols,average_y1),Scalar(0,255,0),1,8);

        imshow("SMoothed",smothedRes);
        imwrite("Vertical_projection.jpg",smothedRes);
        waitKey(0);
}

为了平滑投影信号：

vector<double> smoothing(vector<double> a)
 {
     //How many neighbors to smooth
     int NO_OF_NEIGHBOURS=5;
     vector<double> tmp=a;
     vector<double> res=a;

     for(int i=0;i<a.size();i++)
     {

         if(i+NO_OF_NEIGHBOURS+1<a.size())
         {
             for(int j=1;j<NO_OF_NEIGHBOURS;j++)
             {
                 res.at(i)+=res.at(i+j+1);
             }
             res.at(i)/=NO_OF_NEIGHBOURS;
         }
         else
         {
             for(int j=1;j<NO_OF_NEIGHBOURS;j++)
             {
                 res.at(i)+=tmp.at(i-j);
             }
             res.at(i)/=NO_OF_NEIGHBOURS;

         }


     }
     return res;

 }

Answer 2

受@dervish回答的启发，我有了一些想法。

1. 使用cv::HoughLines()获取轴方向。
2. 估计透视变换矩阵(M)，使图像对齐。轴向
3. 使用cv：：warp ()来扭曲图像。
4. 使用@dervish的答案来获得网格线。
5. 根据颜色信息(蓝白棋盘)和线距过滤直线。
6. 利用M对最终网格进行反变换，得到原始图像空间中的网格。

或者直接在步骤2中找到最后的网格位置，以得到第N条最长的线。并按步骤4过滤结果。

​

​

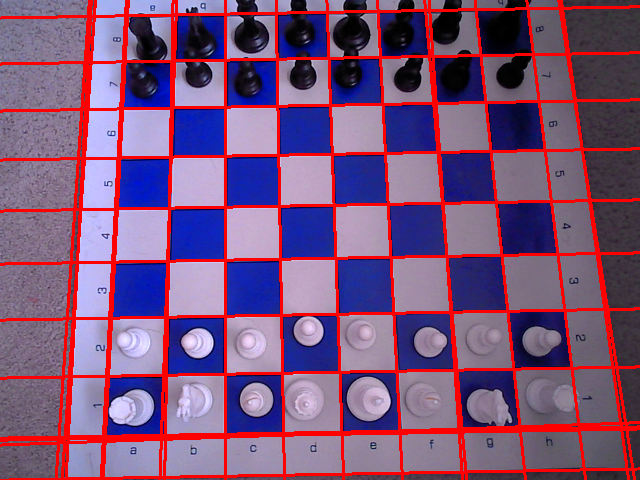

python代码：

import cv2
import numpy as np


def main():
    im = cv2.imread('image.png')
    #edge = cv2.imread('edge.png', 0)
    edge = cv2.Canny(im, 100, 200, apertureSize=3)
    lines = cv2.HoughLines(edge, 1, np.pi/180, 140)
    for rho, theta in lines[0]:
        a = np.cos(theta)
        b = np.sin(theta)
        x0 = a*rho
        y0 = b*rho
        x1 = int(x0 + 1000*(-b))
        y1 = int(y0 + 1000*(a))
        x2 = int(x0 - 1000*(-b))
        y2 = int(y0 - 1000*(a))
        cv2.line(im, (x1, y1), (x2, y2), (0, 0, 255), 2)
        # TODO: filter the lines by color and line distance

    cv2.imshow('image', im)
    cv2.imshow('edge', edge)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

if __name__ == '__main__':
    main()
