基于UML的嵌入式系统硬件建模
基于UML的嵌入式系统硬件建模
提问于 2014-12-17 12:03:06

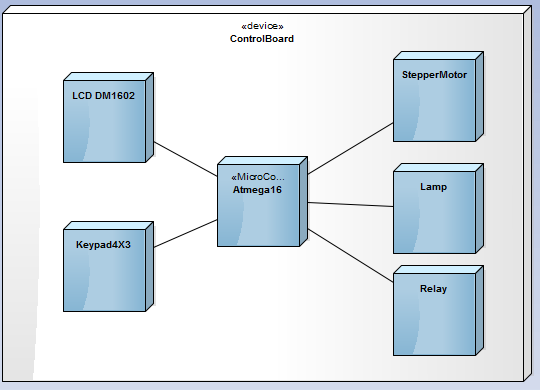

我试图绘制一个简单的嵌入式系统的部署模型，它基本上包括六个硬件部分(MCU、键盘、LCD、步进电机、继电器、灯)。由于部署模型有助于显示硬件是如何连接的，所以我决定将这些硬件部分表示为节点。因此，在我的例子中，所有的部分都连接到一个名为ControlBoard的节点内的MCU上，并带有一个原型<<device>>。这是否已被接受的方法？为什么？
回答 1
Stack Overflow用户
回答已采纳
发布于 2014-12-17 16:05:38
你的图表是正确的。但是，将设备原型设置为所有节点。如果没有这种原型，如果节点是设备或执行环境，则它是没有知识的常见节点。学习如何创建模型的好来源是UML上部结构部件部署。UML网站
