如何删除线框对角线？

Question

我为CAD软件编写了一个自定义导出程序，用于将几何数据导出到ThreeJS编辑器。当然，在ThreeJS中，我编写了一个正确的加载器，它正确地加载了所有的几何图形。

只有一个问题；在ThreeJS中的线框视图中，我有来自每个顶点的三角形。用什么技术可以去除三角剖分和对角线？在没有对角线的情况下如何显示线框？

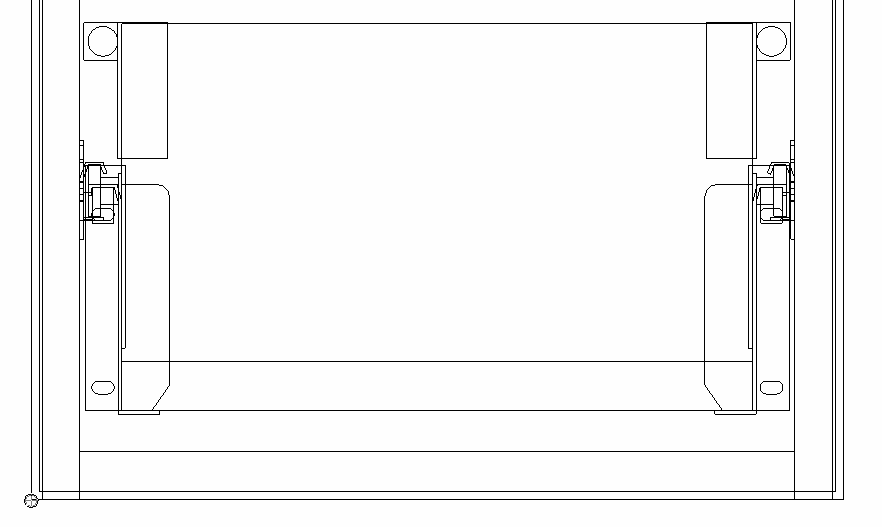

源3D：

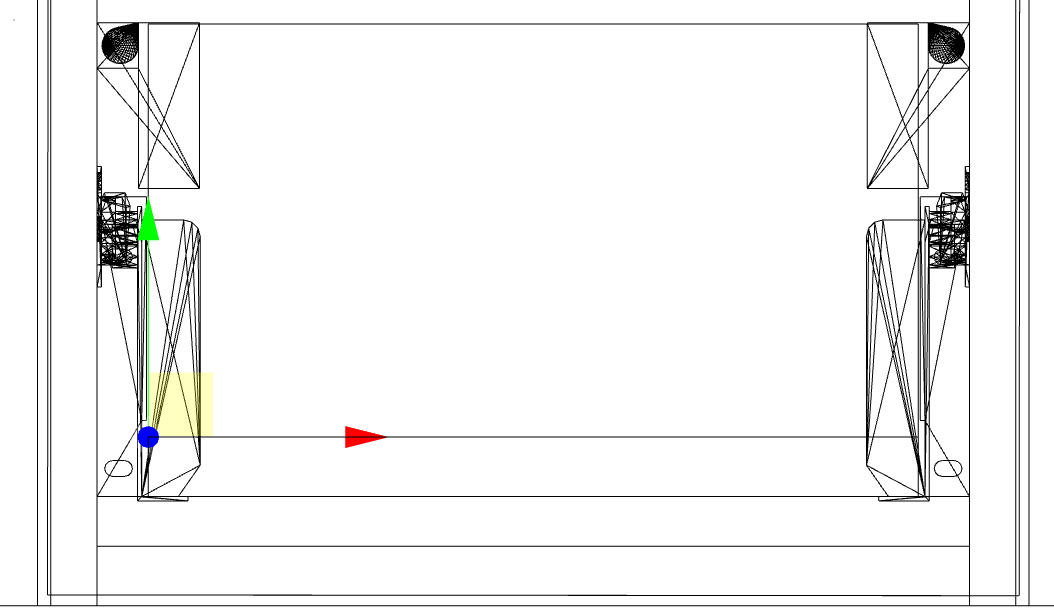

ThreeJS 3D：(见三角形和对角线)

Answer 1

看起来你把所有的点/多边形都画成了单折线。

• 这是不正确的，您应该将每个多边形作为线循环处理。
• 如果你的网格是三角剖分的，那么你需要提取周长线。

提取周长线

1. 如果网格不是由多边形定义的，则需要将所有连接原语分组为单个多边形。
2. 取列表中单个多边形中的所有行
3. 查找重复行并删除所有
   • 因此，所有使用相同点的行(按任何顺序排列)都是重复的。
   • 连接基元共享相同的边缘。
   • 所以这就足够了正确的三角多边形

​

1. 一些三角剖分只能由线连接，不能由点连接。
   • 对于这些，您需要比较所有剩下的行
   • 采取所有平行线(相同或相反的角度)
   • 测试他们是否躺在同一条线上
   • 如果是和连接(重叠)
   • 然后切线，这样重叠的部分就会被删除。

​

坏三角剖分

• 如果原语是重叠的，而不是连接的
• 然后绘制单个多边形以清除缓冲区。
• 然后处理所有的行
• 计算每个中点
• 并测试该坐标是否已填充缓冲区。
• 如果是移除行
• 这不是百分之百的防弹
• 你应该在每条线上测试更多的点。
• 如果有些人进去了，有些人出去了，那就找到交叉口，只切断里面的部分。
• 您也可以使用向量方法进行内部测试，但您必须处理多个重叠。
