如何获得opengl三维模型剖面图？

Question

我已经加载了一个obj文件来使用pyopengl和pygame来呈现我的opengl模型。三维模型显示成功。

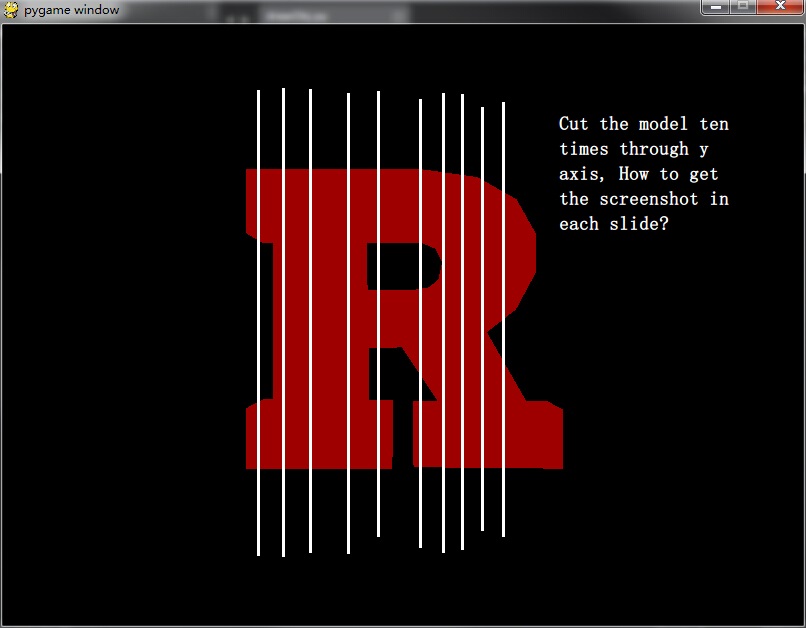

下面是我用obj文件绘制的三维模型，现在我通过y轴将我的模型切割成10块，我的问题是如何在每一片中得到剖面图？

我对openGL非常陌生，有什么办法可以做到吗？

​

​

Answer 1

有两种方法可以做到这一点，这两种方法都使用裁剪“切片”对象。

1. 在较早版本的OpenGL中，您可以使用用户剪辑平面“隔离”所需的片。你可能想在剪裁物体之前旋转它，但从你的问题上看还不清楚。您将需要调用glClipPlane()，并且需要使用带有参数GL_CLIP_PLANE0，GL_CLIP_PLANE1，……的glEnable启用它。

如果你不明白平面方程是什么，你就得把它读出来。

理论上，您应该通过使用参数glGetIntegerv调用GL_MAX_CLIP_PLANES来检查GPU上存在多少个用户剪辑平面，但是所有GPU至少支持6。

1. 由于用户剪辑平面被废弃在现代核心OpenGL，你将需要使用一个着色器来获得同样的效果。请参阅gl_ClipDistance[]

在谷歌( Google )上到处搜索，你会得到很多这两个例子的例子。

对不起，没有提供源代码，但我不喜欢张贴代码，除非我100%肯定它的工作，我没有时间现在检查它。然而，我100%肯定你可以很容易地找到一些伟大的例子在互联网上。

最后，如果你不能让它与剪贴板和一些黑客使横截面可见，那么这可能确实是复杂的，因为创建一个现有的模型封闭的横截面是一个困难的问题。

Answer 2

您需要拆分对象，然后旋转碎片，以便从侧面看到它们。(或者移动摄像机。)这两种想法是等价的。但是如果你是从零开始编写代码的话，你就没有“相机”的抽象了。)此时，您可以只呈现所有的切片。

--这在原始OpenGL和python中是很复杂的，本质上是因为OpenGL中的对象不是实体的。我强烈建议您在建模程序中提前将对象分割成碎片。如果您需要使用脚本驱动这些操作，请查看Blender的python脚本系统.。

现在，为了解释为什么：

当你切一个现实生活中的橘子，你希望得到横截面。你希望能看到水果里面的果肉，还有所有这些三角形的碎片。

在标准多边形三维模型中没有任何东西。

此外，由于一个真正的桔皮有厚度，这是可以从侧面看到皮。相反，一个三维模型的一面是无限薄的，所以当你从侧面看它时，你将什么也看不见。因此，如果您要呈现这个简单模型的切片，从侧面看，每次呈现都是完全空白的。

(嗯，末端的部分会有“盖子”，就像面包的末端是面包，但中间部分是完全看不见的。)

如果没有一个有切分概念的编程库，这将变得非常复杂，非常快。仅仅削减开支是不够的。如果你想要看到横截面，你必须把切割成原来形状所造成的洞封起来。然而，填充横截面必须明智，否则您将得到各种奇怪的阴影工件(fyi:这是由n-龙，如果你想去发现更多关于这些问题)。

回到原来的声明：

建模程序是为了解决这样的问题而设计的，所以我建议您在可能的情况下利用它们的力量。或者至少，您可以检查Blender是如何实现此功能的，因为它是开源的。

在搅拌机中，你可以用刀工具*进行这些切割，然后用“make”命令填充这些洞(只需按F键)。很简单，即使对那些不擅长艺术的人来说也是如此。我鼓励你在做过多的3D编程之前，先了解一下3D建模。这对我有很大的帮助。

*(循环切割工具也可以完成这项工作，但是如果不了解模型的拓扑结构，很难判断。你可能不想现在就了解拓扑，所以就用刀子吧)
