如何从DS18B20传感器获取温度，并使用Arduino Yun在Adafruit LEDbackpack (4x7段)上显示温度

Question

我目前正在尝试(几个小时)在我的Adafruit LEDBackpack上显示来自LEDBackpack的温度。但是，当我尝试在设置 (matrix.begin(0x070))中插入显示时，传感器返回的温度总是-127。

你能帮我理解一下我做错了什么吗？

用例

1. 仅限温度传感器：温度正确
2. 只显示屏幕：屏幕按预期工作
3. 和：屏幕工作并显示所期望的，但温度总是-127。

组件：

• Adafruit LEDBackpack使用I2C，所以它连接到SCL，SDA，5v，GND
• 温度传感器是DS18B20 (一线总线).它连接到D#2，5v，GND

代码

#include <OneWire.h>
#include <DallasTemperature.h>
#include <Bridge.h>
#include <Wire.h> // Enable this line if using Arduino Uno, Mega, etc.
#include "Adafruit_LEDBackpack.h"
#include "Adafruit_GFX.h"

#define ONE_WIRE_BUS 2
#define TEMP_DELAY 2000 // Request temp every two seconds

Adafruit_7segment matrix = Adafruit_7segment();

unsigned long time, lastTempCheck = 0;
float temp = 0;
OneWire oneWire(ONE_WIRE_BUS);

// Pass our oneWire reference to Dallas Temperature.
DallasTemperature sensors(&oneWire);

void setup(void)
{
  // start serial port
  Serial.begin(9600);

  // Start up the library
  sensors.begin();
  matrix.begin(0x70); // If I comment this and do not use the matrix, the temperature is correct.
}

void loop(void)
{
  time = millis();

  if((time - lastTempCheck) > TEMP_DELAY){
    lastTempCheck = time;
    processTemp();
  }else {
  matrix.print(100);
  matrix.writeDisplay();
  }
}

void processTemp(void){
  sensors.requestTemperatures(); // Send the command to get temperatures
  temp = sensors.getTempCByIndex(0);
  Serial.print("Temperature: ");
  Serial.println(temp);
}

模式

​

​

Answer 1

尝试给每个组件自己的电源(即LED - 3V和传感器- 5v)。每个引脚只能输出如此多的功率来阻止对板的损坏。LED可能从传感器中提取功率，传感器可能没有足够的功率来正确工作。

Answer 2

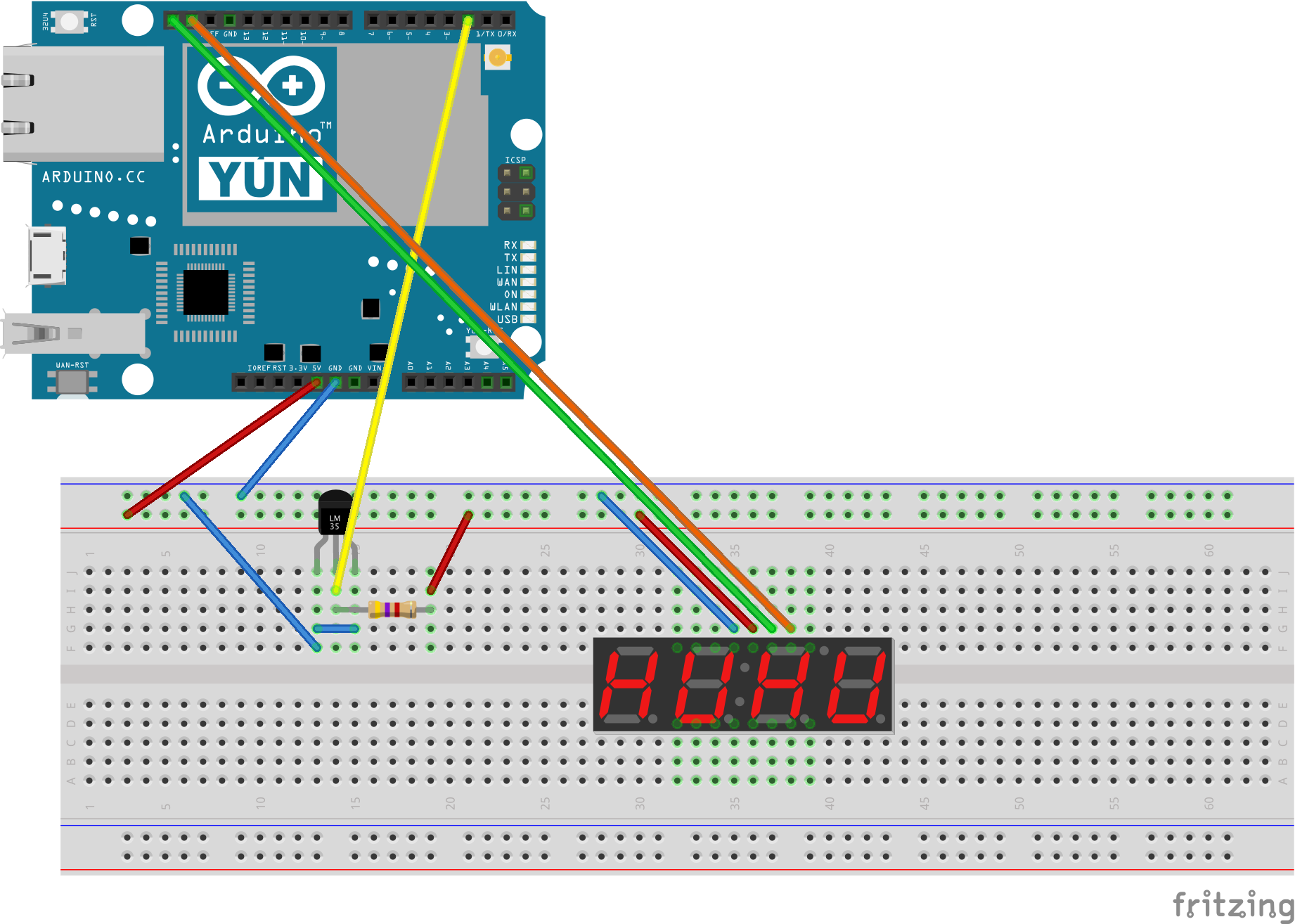

你的电路图显示了在DS18B20的(+)和(-)引脚(腿)上的一个短圆圈，那是在电阻下面的短水平导线。值-127.0表示您的温度传感器也有问题.

因此，如果这是一个实际的问题(不仅仅是图表中的问题)，请移除电线来修复它。此外，在安装程序()中，您可能希望在循环之前添加某种类型的检查，以确定传感器是否为A：

#include <OneWire.h>
#include <DallasTemperature.h>
#define ONE_WIRE_BUS    2  // Arduino pin D2
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

setup()
{
    Serial.begin(115200);
    Serial.println("setup() runs ...");

    sensors.begin();
    if (sensors.getDeviceCount() < 1)
    {
        Serial.println("DS18B20 Error - No sensors found");
    }
}

// ... rest of code
