用数字显微图(DM)脚本创建相邻像素差图像

Question

以下数字显微图功能试图通过获取图像行的子行中相邻像素的差值来创建图像。将第一像素替换为由此创建的子行的差结果的平均值。

例如，如果输入图像宽8像素，高1行，子行大小为4- In_img ={8，9，4，9，8，7，5}，则输出图像为- Out_img ={均(8，9，2，4)=5.75，9-8=1，2-9=-7，4-2=2，平均(9，8，7，5)=7.25，8-9=-1，7-8=-1，5-2}。

​

​

当我运行这个脚本时，第一行的第一个像素是正确的，但是其余的像素是不正确的。当我将循环限制设置为一个子行和一行(即x=1和y=1 )时，脚本将正确工作。

对于可能发生的事情或者脚本可能有什么问题，有什么想法吗？

测试图像在这里和结果在这里。

    // Function to compute the standard deviation (sigma n-1) of an image, or
    // a set of values passed in as pixel values in an image. The
    // number of data points (n) the mean and the sum are also returned.
    // version:20080229
    // D. R. G. Mitchell, adminnospam@dmscripting.com (remove the nospam to make this email address work)
    // v1.0, February 2008
    void StandardDeviation(image arrayimg, number &stddev, number &n, number &mean, number &sum)
    {
        mean=mean(arrayimg)
        number xsize, ysize
        getsize(arrayimg,xsize, ysize)
        n=xsize*ysize
        sum=sum(arrayimg)
        image imgsquared=arrayimg*arrayimg
        number sumofvalssqrd=sum(imgsquared)
        stddev=sqrt(((n*sumofvalssqrd)-(sum*sum))/(n*(n-1)))
    }

image getVectorImage(image refImage, number rowsize)
{
    number fh, fv, fhx
    getsize(refImage, fh, fv)

    fhx=trunc(fh/rowsize)

    //result("ByteSize of refimage = "+refImage.ImageGetDataElementByteSize()+"\n")
    //create image to save std of each row of the ref image.
    //The std values are saved as pixels of one row.  The row size is same as number of rows.
    //use fhx*rowsize for the new imagesize as fhx is truncated value.
    image retImage:=RealImage("",4,fhx*rowsize,fv)
    image workImage=slice1(refImage,rowsize+1,0,0,0,rowsize-1,1)

    number stddev,nopix,mean,sum

    for ( number y=0;y<fv;y++)
        {
        for (number x=0;x<fhx;x++)
            {
                //result ("x,y="+x+","+y+"; fhx="+fhx+"; rowsize="+rowsize+"\n")
                workImage=slice1(refImage,x*rowsize+1,y,0,0,rowsize-1,1)-slice1(refImage,x*rowsize,y,0,0,rowsize-1,1)
                showimage(workImage)
                StandardDeviation(workImage,stddev,nopix,mean,sum )
                retImage[y,x*rowsize+1,y+1,x*rowsize+rowsize]=workImage
                retImage[y,x]=mean
                result("mean @ row "+y+" = "+mean+"\n")
            }
        }

    return retImage
}
showimage(getVectorImage(getfrontimage(),rowsize))

Answer 1

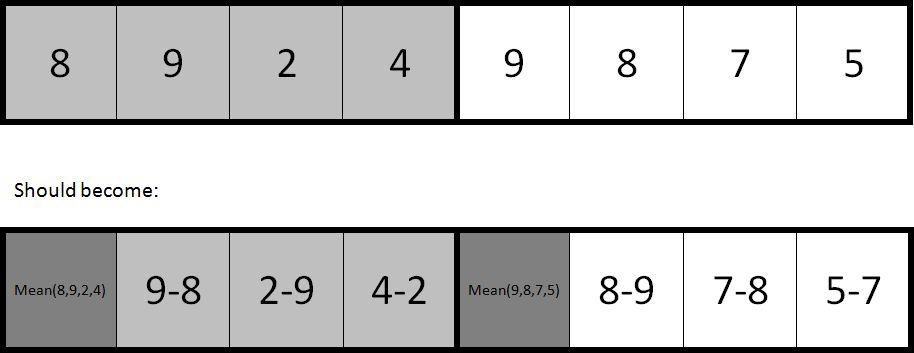

在编辑完之后，我了解到您想做这样的事情：

​

​

并且，这应该对图像的每一行单独执行。

下面的脚本会这样做。(下文解释)

image Modify( image in, number subsize )
{
    // Some checking
    number sx,sy
    in.GetSize(sx,sy)
    if ( 0 != sx%subsize )
        Throw( "The image width is not an integer multiplication of the subsize." )

    // Do the means...
    number nTile = sx/subsize
    image meanImg := RealImage( "Means", 4, nTile , sy )
    meanImg = 0
    for ( number i=0; i<subsize; i++ )
        meanImg += in.Slice2( i,0,0, 0,nTile,subsize, 1,sy,1 )

    meanImg *= 1/subsize

    // Do the shifted difference
    image dif := RealImage( "Diff", 4, sx-1, sy )
    dif = in.slice2( 1,0,0, 0,sx-1,1, 1,sy,1) - in.slice2( 0,0,0, 0,sx-1,1, 1,sy,1)

    // Compile the result
    image out := in.ImageClone()
    out.SetName( in.getName() + "mod" )

    out.slice2( 1,0,0, 0,sx-1,1, 1,sy,1 ) = dif
    out.slice2( 0,0,0, 0,nTile,subsize, 1,sy,1 ) = meanImg

    return out
}


number sx = 8, sy = 4
image img := RealImage( "test", 4, 8, 4 )
img = icol*10 + trunc( Random()*10 )

img.ShowImage()
Modify(img,4).ShowImage()

一些解释：

• 您想要在图像中做两件不同的事情，所以您必须小心不要以像素覆盖数据，您随后将用于计算！图像是逐像素处理的，因此，如果首先计算平均值并将其写入第一个像素，则第二个像素的计算值将是"9“和刚刚存储的平均值(而不是原始的"8")的差。因此，您必须拆分计算和使用“缓冲区”副本。
• slice2命令非常方便，因为它允许在采样时定义步骤大小。您可以使用它直接寻址深灰色像素。
• 注意:=和=在图像表达式上的区别。第一个是内存分配：

- `A := B`  means that A now _is the same memory location_ as B. A is basically another _name_ for B.
- `A = B`  means A gets the values of B (copied). A and B are two different memory locations and _only_ values are copied over.

​

Answer 2

我在你的剧本中有一些观察：

• 与获取图像的均值/sum/stdev/n的定义方法不同，您可以使用以下方法轻松地从任何图像img获得这些数字： 平均值：number m = mean( img ) 总和：number s = sum( img ) stdev：number sd = sqrt( variance( img ) ) 像素：number n = sum( 0 * img + 1 )
• 如果您想要得到图像与“由一个移动”的图像的差异，则不必在行/列上循环，而是可以直接使用slice2()命令；使用icol和irow的符号；或者命令offset()，我更喜欢slice2()命令。

如果我想要一个脚本，给出每个行与其后继行(即stdDev( row_(y) - row_(y+1) )对所有y< sizeY的差异的标准差，那么我的脚本将是：

Image img :=  GetFrontImage()
number sx,sy
img.GetSize(sx,sy)
number dy = 1

Image dif = img.Slice2(0,0,0, 0,sx,1, 1,sy-1,1 ) - img.Slice2(0,dy,0, 0,sx,1, 1,sy-1,1)
Image sDevs := RealImage( "Row's stDev", 4, sy-1 )
for ( number y=0; y<sy-1; y++ )
    sDevs[y,0] = SQRT( Variance( dif.Slice1(0,y,0, 0,sx,1) ) )

sDevs.ShowImage()

这就是你想要达到的目标吗？如果没有，请编辑您的问题，以获得一些澄清。
