使用Selenium选择关系型高图SVG图像

Question

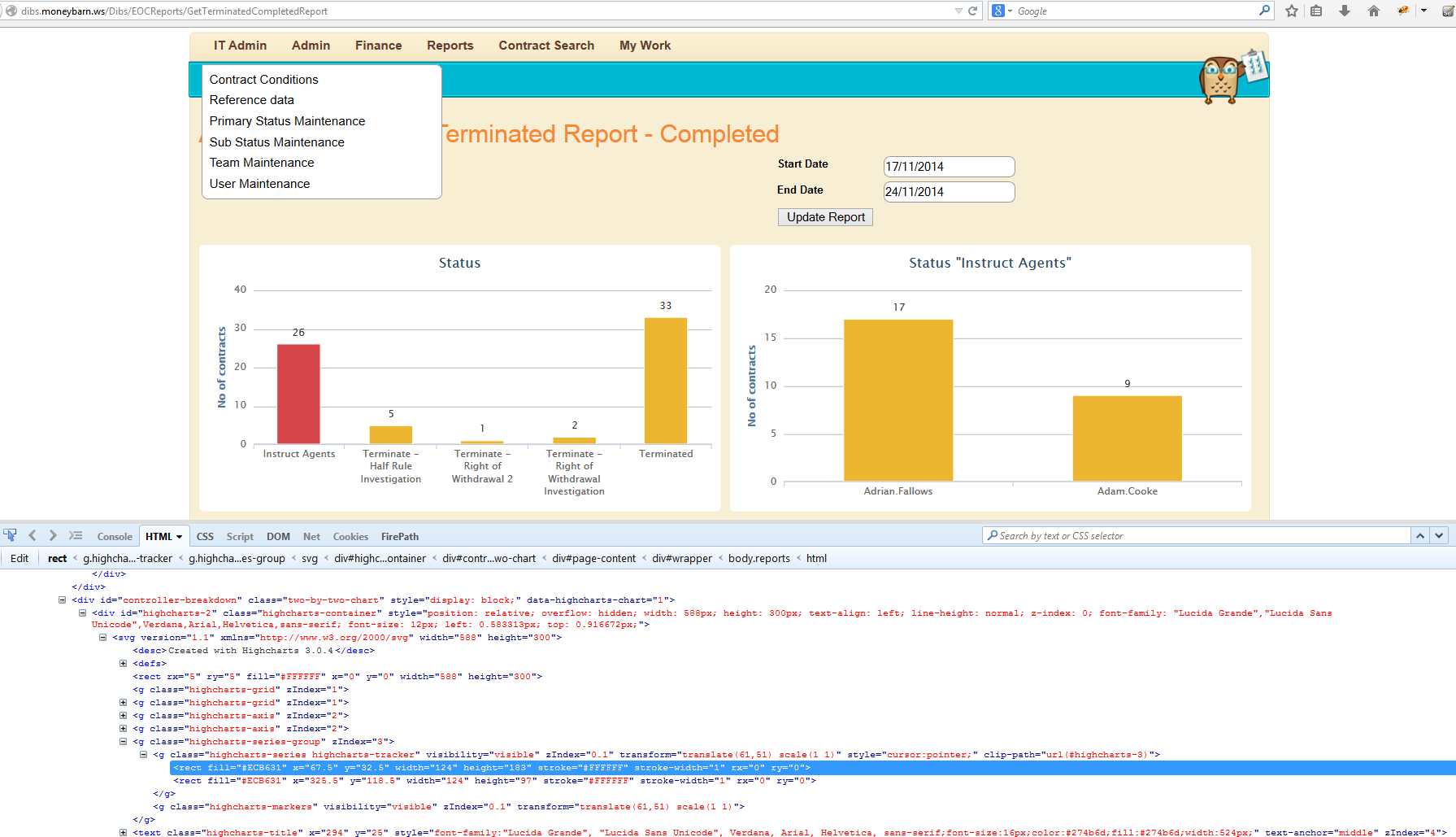

按照下面的截图，我在左边有一个条形图，当我点击它时，打开右边的条形图。

然后打开另一个条形图，我想点击其中的一个元素。问题是，className是“高级图表-系列-组”，与我以前使用的元素定位器相同。我在下面附上了我要选择的选项的截图(这是右边的图表)。

​

请看下面的HTML，因为我认为上面不清楚

<div id="controller-breakdown" class="two-by-two-chart" style="display: block;" data-highcharts-chart="1">
<div id="highcharts-2" class="highcharts-container" style="position: relative; overflow: hidden; width: 588px; height: 300px; text-align: left; line-height: normal; z-index: 0; font-family: "Lucida Grande","Lucida Sans Unicode",Verdana,Arial,Helvetica,sans-serif; font-size: 12px; left: 0.083313px; top: 0.916672px;">
    <svg version="1.1" xmlns="http://www.w3.org/2000/svg" width="588" height="300">
        <desc>Created with Highcharts 3.0.4</desc>
        <defs>
        <rect rx="5" ry="5" fill="#FFFFFF" x="0" y="0" width="588" height="300">
        <g class="highcharts-grid" zIndex="1">
        <g class="highcharts-grid" zIndex="1">
        <g class="highcharts-axis" zIndex="2">
        <g class="highcharts-axis" zIndex="2">
        <g class="highcharts-series-group" zIndex="3">
            <g class="highcharts-series highcharts-tracker" visibility="visible" zIndex="0.1" transform="translate(61,51) scale(1 1)" style="cursor:pointer;" clip-path="url(#highcharts-3)">
            <rect fill="#ECB631" x="67.5" y="32.5" width="124" height="183" stroke="#FFFFFF" stroke-width="1" rx="0" ry="0">
            <rect fill="#ECB631" x="325.5" y="118.5" width="124" height="97" stroke="#FFFFFF" stroke-width="1" rx="0" ry="0">
        </g>
        <g class="highcharts-markers" visibility="visible" zIndex="0.1" transform="translate(61,51) scale(1 1)">
        </g>

我想要做的是找到父元素(div id=‘控制器-故障’)，然后从那里向下钻到'g class=‘高图集-系列高图表跟踪器’，这样我就可以选择一个'rect‘值来单击条形图。但是，因为这是一个SVG映像，所以我在做这个工作时遇到了问题。我试图用Selenium编写的代码如下：

    public static void relationalBarChartSelector(InternetExplorerDriver driver)
{
    WebElement parent = driver.findElement(By.id("controller-breakdown"));
    List<WebElement> children = parent.findElements(By.tagName("rect"));
    children.get(0).click();
}

有人能提供任何帮助吗？

原始代码

**

    public static void barChartSelector(InternetExplorerDriver driver)
{
    driver.manage().timeouts().implicitlyWait(10, TimeUnit.SECONDS);
    WebElement parent = driver.findElement(By.className("highcharts-series-group"));
    List<WebElement> children = parent.findElements(By.tagName("rect"));
    children.get(0).click();
}

Answer 1

如果您将为该特定元素编写xpath，然后在WebElement上执行操作，那么work.The代码(我提供的work.The代码对me.you来说很好)可以试一试。如果您想单击每个rect标记元素，那么您可以使用一个for循环，并传递增量变量，而不是像recti一样在rect1中的1。

public static void relationalBarChartSelector(InternetExplorerDriver driver)
{
    WebElement element = driver.findElement(By.xpath("//div[@id='highcharts-2']/svg/defs/g[6]/rect[1]"));
    element.click();
}

Answer 2

尝尝这个。它将定位任何级别的“高级图表-系列-组”。

public static void relationalBarChartSelector(InternetExplorerDriver driver)
{
    WebElement element = driver.findElement(
      By.xpath(".//*[@class='highcharts-series-group']"));
    element.click();
}
