用Selenium使用高图表SVG图像

Question

在java中运行Selenium测试时，我需要一些帮助，在java中，页面上有SVG高图表图像。我遇到的问题是，我很难让selenium识别高图表上的每一个元素，然后点击它们来触发另一个事件。

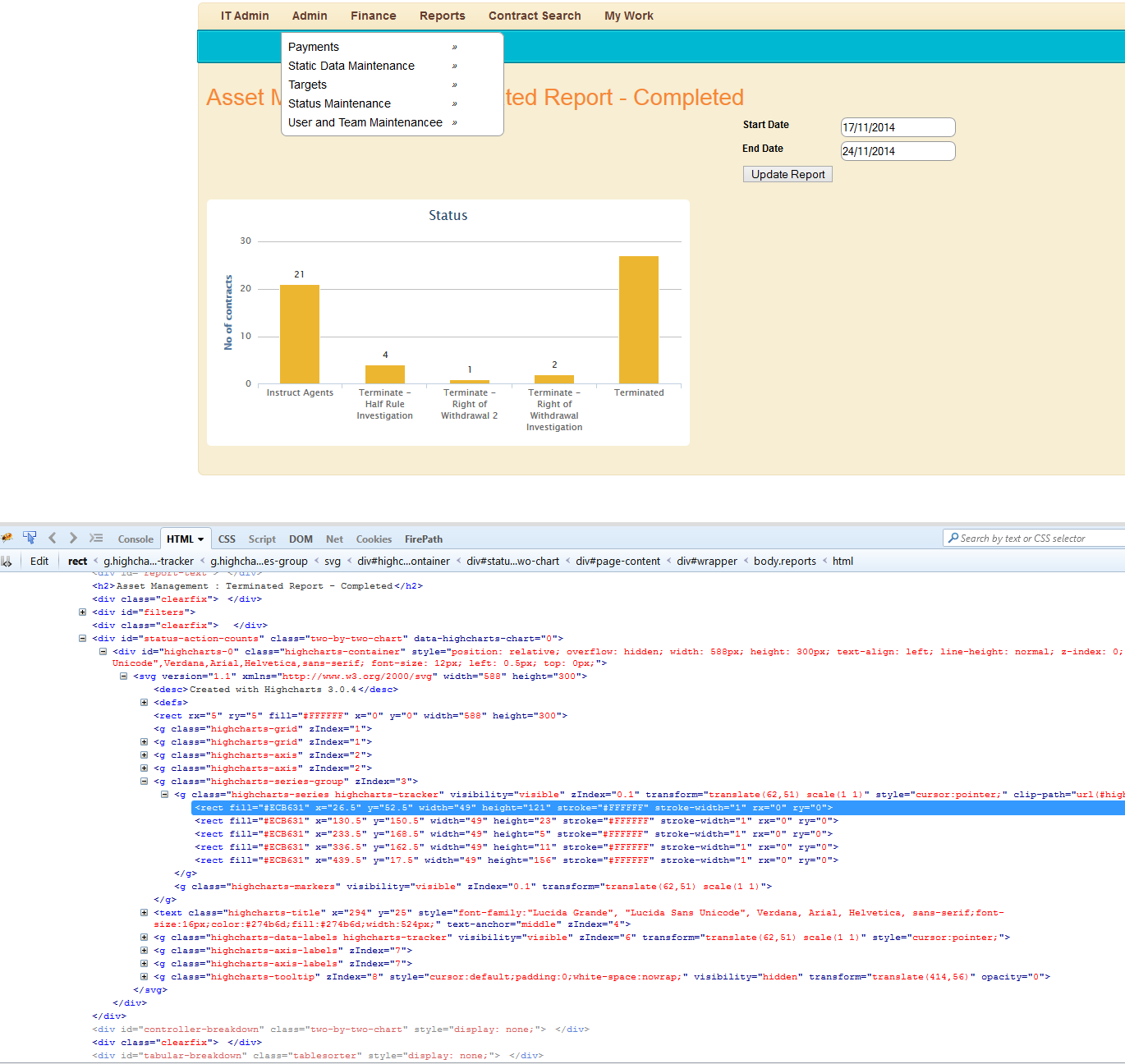

我在下面附上了一张截图，希望能突出我想做的事情

​

我不认为HTML片段在屏幕截图上是清晰的，因此我在下面概述了以下内容：

    <div id="status-action-counts" class="two-by-two-chart" data-highcharts-chart="0">
        <div id="highcharts-0" class="highcharts-container" style="position: relative; overflow: hidden; width: 588px; height: 300px; text-align: left; line-height: normal; z-index: 0; font-family: "Lucida Grande","Lucida Sans Unicode",Verdana,Arial,Helvetica,sans-serif; font-size: 12px; left: 0.133331px; top: 0.916672px;">
            <svg version="1.1" xmlns="http://www.w3.org/2000/svg" width="588" height="300">
                <desc>Created with Highcharts 3.0.4</desc>
                <defs>
                <rect rx="5" ry="5" fill="#FFFFFF" x="0" y="0" width="588" height="300">
                <g class="highcharts-grid" zIndex="1">
                <g class="highcharts-grid" zIndex="1">
                <g class="highcharts-axis" zIndex="2">
                <g class="highcharts-axis" zIndex="2">
                <g class="highcharts-series-group" zIndex="3">
                    <g class="highcharts-series highcharts-tracker" visibility="visible" zIndex="0.1" transform="translate(62,51) scale(1 1)" style="cursor:pointer;" clip-path="url(#highcharts-1)">
                        <rect fill="#ECB631" x="26.5" y="52.5" width="49" height="121" stroke="#FFFFFF" stroke-width="1" rx="0" ry="0">
                        <rect fill="#ECB631" x="130.5" y="150.5" width="49" height="23" stroke="#FFFFFF" stroke-width="1" rx="0" ry="0">
                        <rect fill="#ECB631" x="233.5" y="168.5" width="49" height="5" stroke="#FFFFFF" stroke-width="1" rx="0" ry="0">
                        <rect fill="#ECB631" x="336.5" y="162.5" width="49" height="11" stroke="#FFFFFF" stroke-width="1" rx="0" ry="0">
                        <rect fill="#ECB631" x="439.5" y="17.5" width="49" height="156" stroke="#FFFFFF" stroke-width="1" rx="0" ry="0">
                    </g>
                    <g class="highcharts-markers" visibility="visible" zIndex="0.1" transform="translate(62,51) scale(1 1)">
                </g>

本质上，我想点击‘指示代理’的高图表，这将触发一个事件，并允许我继续我的测试。如果有人能提供一些帮助让我上路，我会很感激的。

代码片段

    public static void terminatedReportCompletedBarGraphSelect(InternetExplorerDriver driver)
    {
        WebElement parent = driver.findElement(By.className("highcharts-series-group"));
        List<WebElement> children = parent.findElements(By.tagName("rect"));
        children[0].Click();
    }

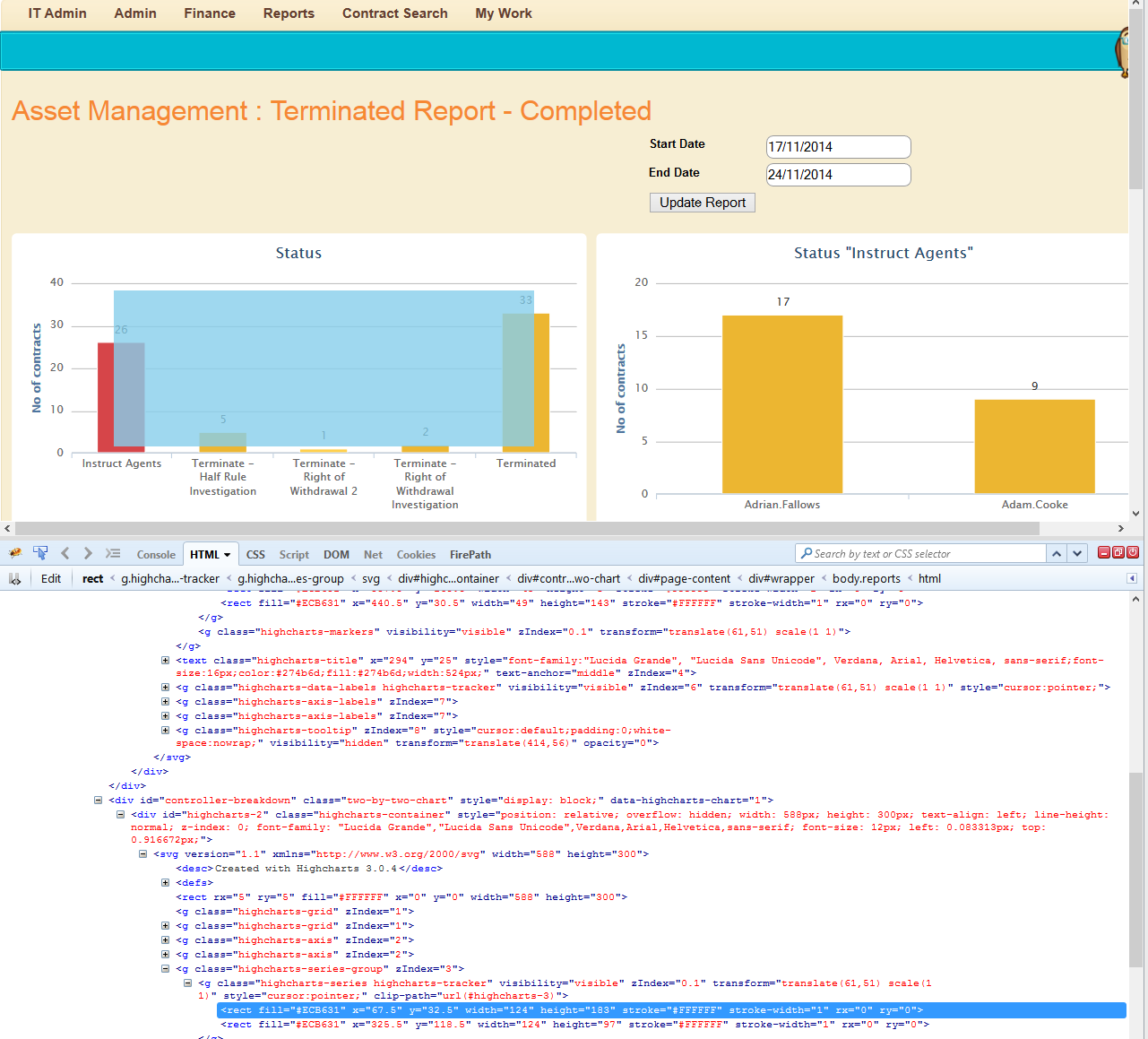

UPATE - 25/11/14嗨，我希望你能帮上我遇到的下一期。由于您的帮助，我现在可以选择条形图了。然后打开另一个条形图，我想点击其中的一个元素。问题是，className是“高级图表-系列-组”，与我以前使用的元素定位器相同。我在下面附上了我要选择的选项的截图(这是右边的图表)。

​

下面是HTML的一个片段，以防它不可见：

<div id="controller-breakdown" class="two-by-two-chart" style="display: block;" data-highcharts-chart="1">
    <div id="highcharts-2" class="highcharts-container" style="position: relative; overflow: hidden; width: 588px; height: 300px; text-align: left; line-height: normal; z-index: 0; font-family: "Lucida Grande","Lucida Sans Unicode",Verdana,Arial,Helvetica,sans-serif; font-size: 12px; left: 0.083313px; top: 0.916672px;">
        <svg version="1.1" xmlns="http://www.w3.org/2000/svg" width="588" height="300">
            <desc>Created with Highcharts 3.0.4</desc>
            <defs>
            <rect rx="5" ry="5" fill="#FFFFFF" x="0" y="0" width="588" height="300">
            <g class="highcharts-grid" zIndex="1">
            <g class="highcharts-grid" zIndex="1">
            <g class="highcharts-axis" zIndex="2">
            <g class="highcharts-axis" zIndex="2">
            <g class="highcharts-series-group" zIndex="3">
            <g class="highcharts-series highcharts-tracker" visibility="visible" zIndex="0.1" transform="translate(61,51) scale(1 1)" style="cursor:pointer;" clip-path="url(#highcharts-3)">
                <rect fill="#ECB631" x="67.5" y="32.5" width="124" height="183" stroke="#FFFFFF" stroke-width="1" rx="0" ry="0">
                <rect fill="#ECB631" x="325.5" y="118.5" width="124" height="97" stroke="#FFFFFF" stroke-width="1" rx="0" ry="0">
            </g>
            <g class="highcharts-markers" visibility="visible" zIndex="0.1" transform="translate(61,51) scale(1 1)">
            </g>

我希望通过编写下面的代码，我可以从右边的图表中选择一个条形图。我的想法是，在某种程度上，我需要使用'div id=‘控制器-故障’元素来识别我试图到达的代码块，因为这是唯一的。

public static void relationalBarChartSelector(InternetExplorerDriver driver)
{
    WebElement parent = driver.findElement(By.id("controller-breakdown"));
    List<WebElement> children = parent.findElements(By.tagName("rect"));
    children.get(1).click();
}

你的想法是什么？

Answer 1

这对我有用(恐怕是c#)。要确定哪个数据位于哪个矩形中，没有一种简单的方法，因此，除非您已经知道系列的顺序，否则可能是一个问题：

IList<IWebElement> bars = MyWebDriver.Driver.FindElements(By.TagName("rect"));
foreach (var bar in bars)
{
    Thread.Sleep(500);
    try
    {
        bar.Click();
    }
    catch (Exception e)
    {
    }
}

Answer 2

希望这能帮上忙- HighCharts
