以太网帧头中的“长度/类型”字段之前是"P/Q标记“字段吗？

Question

我需要在C中直接处理以太网帧，我被以太网帧头中字段的顺序弄糊涂了。这是一个编程问题，所以请不要将其标记为非主题。

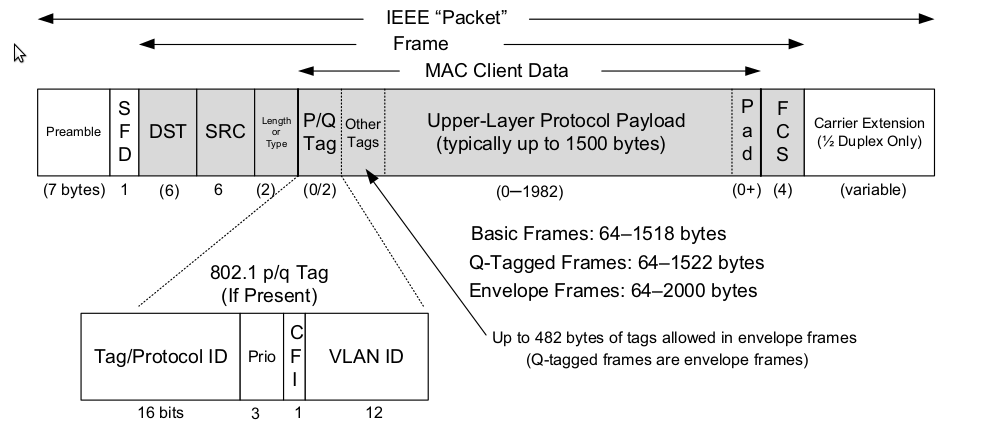

下图来自书"TCP/IP插图第1卷，第2版“第85页。

​

正如它所显示的，“长度或类型”字段位于"P/Q标记“字段之前(如果有)。

然而，在我接收到的帧被六转储后，我意识到我收到的帧在"P/Q标签“后面有”长度或类型“。见下文

0100 5e00 007b Destination MAC (multicast)
000f 5325 fb00 Source MAC
8100           Q-tagged frame. (802.1q standard uses it to denote VLAN).
0065           Prio (3 bits), CFI (1bit), VLAN ID(12 bit)
0800           EtherType (Type field)
4500           IP packet starts from here.

问题1:这两个字段的顺序是什么？

问题2:如何正确检查以太网帧头的大小。需要知道IP数据包从哪里开始。

Answer 1

这是教科书中的一个错误(仅在第二版，参见EJP的评论)。不仅我的代码显示Q标记位于"Length/Type“字段之前。还请参阅来自OpenOnload的以下开放源代码。

openonload-201405-u1/src/include/ci/net/ethernet.h

typedef struct ci_ether_hdr_s {
  ci_uint8   ether_dhost[ETH_ALEN];
  ci_uint8   ether_shost[ETH_ALEN];
  ci_uint16  ether_type;
} ci_ether_hdr;

typedef struct {
  ci_uint8  ether_dhost[ETH_ALEN];  /* destination eth addr   */
  ci_uint8  ether_shost[ETH_ALEN];  /* source ether addr      */
  ci_uint16 ether_vtype;            /* vlan type field 0x8100 */
  ci_uint16 ether_vtag;             /* vlan tag               */
  ci_uint16 ether_type;             /* packet type ID field   */
} ci_ethhdr_vlan_t;
