以编程方式创建CAD文件

Question

我需要通过编程创建一个CAD模型。意思:用户为模型设置参数，应用程序输出一个(此处插入扩展名)文件，以便在SolidWorks / 3DStudio / Sketchup中使用。

应用程序通过改变半径生成shell(例如，一个管道)，我希望可视化外部生成的shell，通常是在SolidWorks中。我想这有点像这个机器人的输出。

我不完全确定我需要的输出，我需要测试几个选项。所以我在找技术解决方案。一个好的输出文件将是一个具有恒定外部半径的管道，但是内部半径随Z变化(或者相反)。

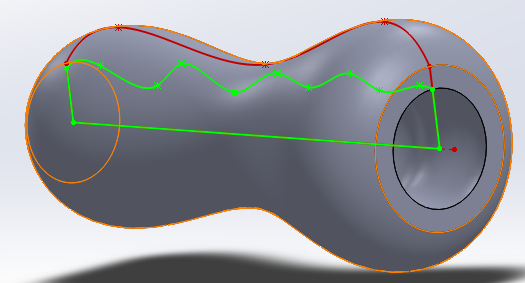

在SolidWorks中，我会创建一个样条，并使用“旋转老板”将其挤压成一个形状。然后创建另一个样条并使用“旋转切割”移除中心，如这张图片(红色-管道的轮廓-外部半径)。绿色-内部半径的轮廓)：

​

(这个例子是在一个管道上，但形状(交叉口)并不是真的有限，它们总是由几何形状组成。)

所以，我的问题是：

1. 是否有一个(如果可能的话)免费的基础设施来做到这一点？重新爱上老板和旋转剪裁？
2. 这个基础架构是否有将其导出到CAD文件的选项？
3. 我想我用的是实心模特-是吗？
4. 我是否应该创建一个点云(对多个交叉点建模并将它们连接起来)？那么我应该使用哪种文件格式呢？

主要用途是与solidworks一起工作。我用的是C#，但什么都行。

对于这个模糊的问题，我很抱歉--我是CADing代码中的新手。

Answer 1

最后我使用了Eyeshot。我尝试过的其他选择：

• OpenSCAD -很好，但我在寻找与代码集成的东西，而不是作为外部应用程序。
• OpenCASCADE -它似乎可以做任何事情，但我花了太多的时间来安装和配置。在我看来太乱了

Eyeshot有一个非常简单的SDK，可以直接从C#中使用。文档很糟糕，我花了太多的时间试图找出它抛出的异常--但是它有很好的代码示例。一旦你知道了就没事了。不过有点贵。

我还在做SolidWorks出口的工作。Eyeshot支持STL、IGEN、OBJ和STEP - Solidworks都能很好地处理它们，但是表面并不光滑(圆不是圆圈，而是许多多边形)。就像我说的-还在工作。

无论如何，对于将来的参考-下面是一些代码示例，它们创建了一些类似的东西(外部半径是常数的，内部半径在变化)与我在这个问题中描述的一样(查看其中一个示例，比如乐高，了解如何使用WorkUnit)：

public class CBuildOutput : WorkUnit
{
    EntityList entities = new EntityList();

    private void CreatePipe()
    {
        double outerRadius = 60;

        // First decide on accuracy
        double chordalError = 0.05;
        int slices = Utility.NumberOfSegments(outerRadius, chordalError);

        // Make a cylinder, the cut a hole from it

        // 1. Cylinder
        Solid cyl = Solid.CreateCylinder(outerRadius, 50, slices);

        // 2. Define the hole curve
        Curve innerCurve = new Curve(2, new List<Point3D>() {
            new Point3D(outerRadius - 20, 0, 0),
            new Point3D(outerRadius - 25, 0, 10),
            new Point3D(outerRadius - 15, 0, 20),
            new Point3D(outerRadius - 25, 0, 30),
            new Point3D(outerRadius - 15, 0, 40),
            new Point3D(outerRadius - 20, 0, 50)});

        // 3. Create an extrude-able sketch
        CompositeCurve holeSketch = new CompositeCurve(
            new Line(Point3D.Origin, new Point3D(40, 0, 0)),
            innerCurve,
            new Line(40, 0, 50, 0, 0, 50));

        // 4. Create a hole solid
        Solid hole = Solid.Revolve(holeSketch, chordalError, 0, 2 * Math.PI, Vector3D.AxisZ, Point3D.Origin, slices, true);

        // 5. Cut the hole from the cylinder
        Solid[] final = Solid.Difference<Solid>(cyl, hole);

//          entities.Add(cyl, 0, Color.Red);
//          entities.Add(hole, 0, Color.Red);
        entities.Add(final[0], 0, Color.Red);
    }

    protected override void DoWork(System.ComponentModel.BackgroundWorker worker, System.ComponentModel.DoWorkEventArgs doWorkEventArgs)
    {
        CreatePipe();
    }

    protected override void WorkCompleted(ViewportLayout viewportLayout)
    {
        viewportLayout.Entities = entities;
        viewportLayout.ZoomFit();
//          viewportLayout.WriteIGES("model.iges", false);
    }
}
