问D3 --不显示和弦图的弧线
EN

Stack Overflow用户

提问于 2014-11-10 13:34:22

回答 1查看 705关注 0票数 1

我试图理解D3 chord图是如何工作的。我的第一步是用下面的脚本显示图表的弧。但出于某种原因，拱门没有出现。

见网页这里

有人能告诉我我错过了什么吗？

    <body>
    <script>
        // Chart dimensions.
        var width = 960,
                height = 750,
                innerRadius = Math.min(width, height) * .41,
                outerRadius = innerRadius * 1.1;

  //Create SVG element with chart dementions
        var svg = d3. select("body")
                .append("svg")
                .attr("width", width)
                .attr("height", height)
                .append ("g")
                .attr("transform", "translate (" + width / 2 + "," + height / 2 + ")");

//------------Reformat Data ------------------------------------------

        var matrix = [];  // <- here is the data
        d3.tsv('picData.tsv', function(err, data)
        {
            //console.log(data);
            pictures = d3.keys(data[0]).slice(1);
            //console.log(pictures);

            data.forEach(function(row)
            {
                var mrow = [];
                pictures.forEach(function(c)
                {
                    mrow.push(Number(row[c]));
                });
                matrix.push(mrow);
            //console.log(mrow);
            });
            //console.log('1st row: ' + matrix[0]);
            //console.log(matrix);
        });

//---------------- Define diagram layout ----------------------------

        var chord = d3.layout.chord() //<-- produce a chord diagram from a matrix of input data
                .matrix(matrix)  //<-- data in matrix form
                .padding(0.05)
                .sortSubgroups(d3.descending);

        var fill = d3.scale.category20(); //<-- https://github.com/mbostock/d3/wiki/API-Reference#d3scale-scales
            //console.log(fill);

        var g = svg.selectAll("g.group")
                .data(chord.groups)
                .enter().append("svg:g")
                .attr("class", "group");

                //console.log(g);

        // create arcs
        var arc = d3.svg.arc()
                .innerRadius(innerRadius)
                .outerRadius(outerRadius);

                //console.log(arc);

        g.append("path")
            .attr("d", arc)
            .style("fill", function(d) {  console.log(d.index); return fill(d.index);})
            .style("stroke", function(d) { return fill(d.index); })
            .attr("id", function(d, i) { return"group-" + d.index });;

        g.append("svg:text")
                .attr("x", 6)
                .attr("class", "picture")
                .attr("dy", 15)
            .append("svg:textPath")
                .attr("xlink:href", function(d) { return "#group-" + d.index; })
                .text(function(d) { return pictures[d.index]; });
            //console.log(g);

    </script>
    </body>

javascript

d3.js

svg

chord-diagram

回答 1

Stack Overflow用户

回答已采纳

发布于 2014-11-10 16:41:45

你的问题源于d3.tsv 是异步的

在指定的url处发出对逗号分隔值(CSV)文件的HTTP请求.请求是异步处理的。

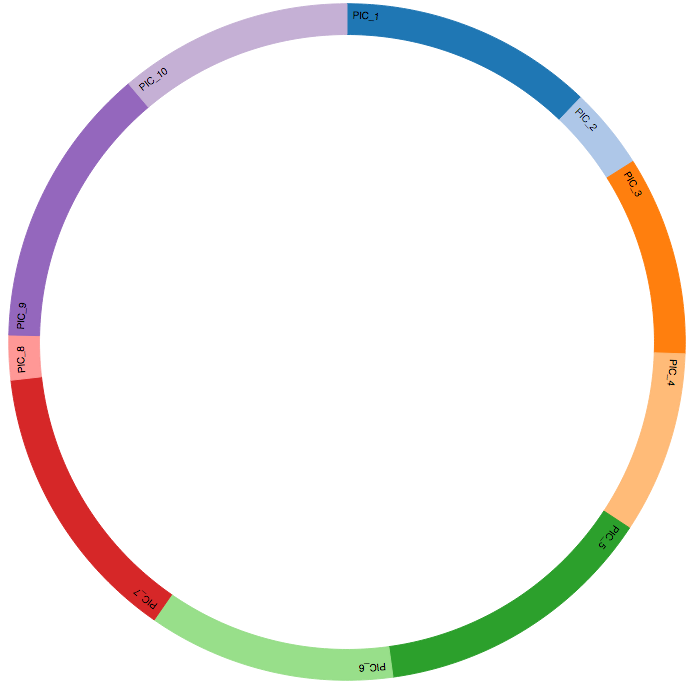

因此，在加载任何数据之前，将执行“定义关系图布局”下的所有代码。否则，您的代码工作正常(见下图)。所以，只要将所有代码移动到您的d3.tsv(...)调用中，您就都准备好了。

票数 2
