Microsoft类图-包可见性

Question

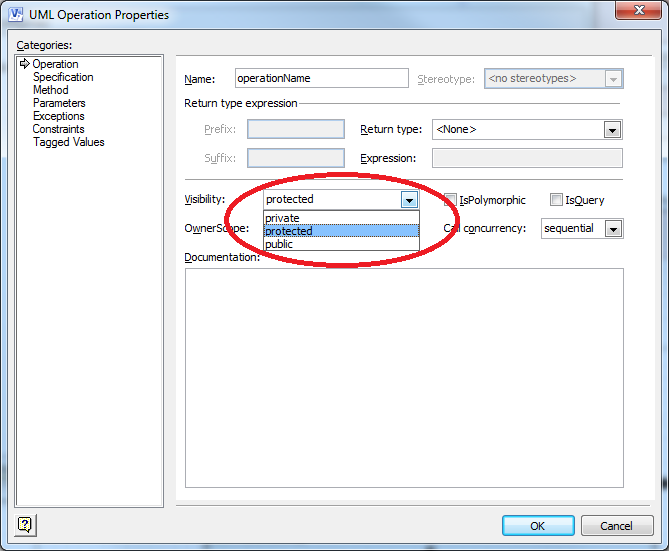

我正在为Java程序在Microsoft 2010中创建一个类图。我希望将操作的可见性设置为包/默认，但这不是一个选项。唯一的选择是公开的、受保护的或私有的。

​

​

我意识到对于大多数编程语言来说，这不是一个典型的可见性选项，所以Visio很可能不支持它。但是，是否有一种方法可以为我的图表定义一个自定义可见性选项？

编辑：

BobRodes说得对。如果有人对如何做到这一点感兴趣，我将在下面解释。请注意，我正在使用Visio 2010。如果您有不同的版本，则流程可能略有不同。

1. 单击要编辑的图表部分。在我的例子中，我需要更改操作的可见性，所以我点击了该部分两次。一次选择类，再一次选择操作部分。
2. 右键单击选定部分，然后单击“显示ShapeSheet”。这应该会打开一个单独的对话框，其中包含一堆您可以处理的属性。
3. 向下滚动到题为“保护”的部分，并将'LockTextEdit‘的值更改为0。您现在可以关闭ShapeSheet对话框了。
4. 在相同的部分仍被选中时，单击页面顶部的“文本”。这可以在家庭->工具下的丝带上找到。
5. 这将使选定的部分进入编辑模式，您可以显示什么文本。

**重要**如果您对形状属性进行任何更改，例如添加/更改方法或变量，这将重写该形状并删除您所做的任何自定义更改。

Answer 1

Java中的包可见性与C#中的内部可见性(或VB中的朋友)相对应。Visio不支持这种级别的可见性，因为您可能会看到这里。现在，UML在属性或方法前面使用~表示包的可见性。如果您只关心图表(我发现这就是我在使用Visio创建UML图时所使用的思维方式)，您可以将其设置为私有，并用一个~覆盖--。
