在BPMN中，数据对象应该出现在源、目的地还是两者都出现？

Question

考虑:我在比萨饼店签了一张比萨饼的收据，并收到了一份。我把那张收据带回家，在奎宁登入。表示收据的数据对象是否最合适地出现在我签名的点(创建对象)，还是出现在我将其登录到sign (以对象结束)的位置。我认为它会起作用..。

​

​

在更为复杂的文件中，在每条泳道中有一个收据的重复实例是否合适？最合适的表示法是什么？

Answer 1

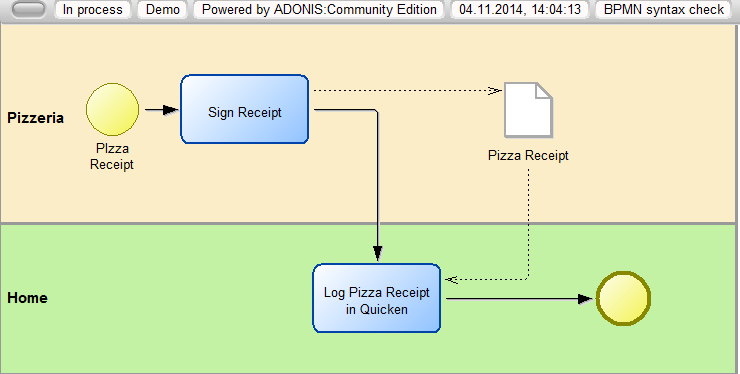

如图所示，数据对象的使用是正确的。

在BPMN中显示数据对象是一种可选的方法。这意味着，您可能决定显示重要的方面，但不需要显示所涉及的所有数据:仅仅因为您没有显示某个方面，这并不意味着它不存在。此外，您可以只显示更改的点(类似于create/update/delete) (通过显示指向数据对象的关联)以及仅显示消耗点(read) (通过显示来自数据对象的关联)。

在非常复杂的图表中，我建议只显示最关键的数据方面，因为更多的是总体可读性的一个重要问题。没有经验的读者会将序列流和数据关联混为一谈，这实际上意味着非常不同的东西。因此，作为一种趋势，我还建议只显示所提到的两个方面中的一个(创建/更改或消耗)，并复制有利于可读性的对象，但前提是它们非常重要，可以在许多地方显示。在我看来，情况很少是这样。
