更改节点- Jung2中标签的位置

Question

这是我用来表示UndirectGraph的代码。

我将节点对象和字符串加载到两个HashTable中，然后将其显示在一个框架中。我想更改节点标签的位置，我必须使用CircleLayout。

位于左侧的节点的标签顶部有图形的边缘，始终将其表示在节点的右侧。我需要左边的节点在左边有标签，至少要到总数的中间。

    UndirectedGraph<String, String> graphStruct = new UndirectedSparseMultigraph<String, String>();

    Hashtable<String, NodeData> nodeCollection = new Hashtable<String, NodeData>();

    Hashtable<String, EdgeData> edgeCollection = new Hashtable<String, EdgeData>();

                                       ...
                                       ...
                                       ...

    edgeCollection.put(""+edge, new EdgeClass(edge, "Id+"+edge));

                                       ...
                                       ...
                                       ...

    VisualizationViewer<String, String> vv = new VisualizationViewer<String, String>(new FRLayout<String, String>(graphStruct));
    vv.getRenderContext().setVertexFillPaintTransformer(new VertexColor(nodeCollection));
    vv.getRenderContext().setEdgeLabelTransformer(new ToStringLabeller<String>());
    vv.getRenderContext().setVertexLabelTransformer(new NodeId(nodeCollection));

    JLabel label = new JLabel();
    label.setOpaque(true);
    label.setText("Graph");
    vv.add(label);

    PluggableGraphMouse inter = new PluggableGraphMouse();
    inter.add(new TranslatingGraphMousePlugin(MouseEvent.BUTTON3_MASK));
    inter.add(new PickingGraphMousePlugin());
    inter.add(new ScalingGraphMousePlugin(new CrossoverScalingControl(), 0, 2 / 1.2f, 1.2f));
    vv.setGraphMouse(inter);
    vv.setPreferredSize(new Dimension(1600,1000));
    vv.setLocation(500, 500);

    vv.setGraphLayout(new CircleLayout(graphStruct));

    final JFrame frame = new JFrame();
    frame.setTitle("Graph Rappresentation");
    frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
    frame.getContentPane().add(vv);
    frame.pack();
    frame.setVisible(true);

我还会在图的一侧插入一个图例，根据图形的类型填充值​​。如果有人能帮我谢谢你，晚上好。

Answer 1

荣格越来越强大。用它快速地进行良好的图形可视化是很容易的。当您想要配置或调整可视化时，基本的、常见的修改很容易，但更具体的修改可能有点繁琐。特别是，并不总是有合适的文档，您可能需要查看JUNG源代码来摸索它。(然而，几乎所有的事情似乎都是可能的，至少)。

在这种情况下，只需调用

vv.getRenderer().getVertexLabelRenderer().setPosition(Position.AUTO);

在你的VisualizationViewer上。这将导致顶点的标签被放置“远离中心”。因此，当窗口的左上角区域有一个顶点时，标签将放置在顶点上方的左上角。

如果这还不够，您可以通过另外调用

vv.getRenderer().getVertexLabelRenderer().setPositioner(positioner);

其中positioner是Positioner接口的批准实现。(实际上，当将位置设置为Position.AUTO时，它使用这个接口的一个实现，称为OutsidePositioner.)

对实际问题的描述确实很难理解，因此这里有两个图像显示了两者的区别：

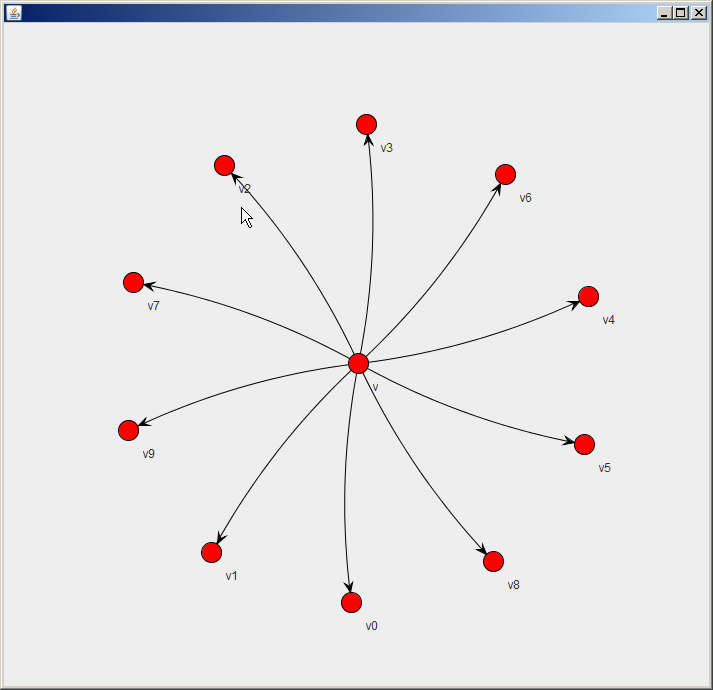

在默认的顶点标签放置方式下，顶点标签可以画在边缘上(如此处用于顶点v2)：

​

​

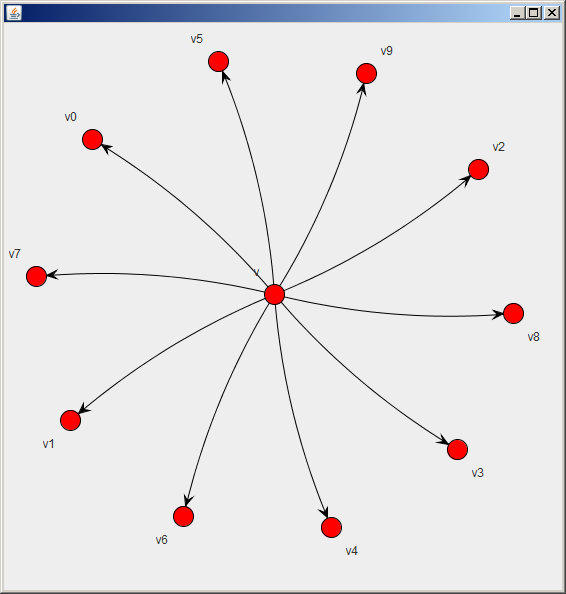

当将位置设置为Position.AUTO时，标签总是放置在“外部”：

​

​

这是一个MCVE

import javax.swing.JFrame;

import org.apache.commons.collections15.Transformer;

import edu.uci.ics.jung.algorithms.layout.FRLayout;
import edu.uci.ics.jung.graph.DirectedSparseMultigraph;
import edu.uci.ics.jung.graph.Graph;
import edu.uci.ics.jung.visualization.VisualizationViewer;
import edu.uci.ics.jung.visualization.renderers.Renderer.VertexLabel.Position;

public class JUNGVertexLabelPositionsTest
{
    public static void main(String[] args)
    {
        JFrame f = new JFrame();
        final Graph<String, String> g = getGraph();
        VisualizationViewer<String, String> vv =
            new VisualizationViewer<String, String>(
                new FRLayout<String, String>(g));
        Transformer<String, String> transformer = new Transformer<String, String>()
        {
            @Override
            public String transform(String s)
            {
                return s;
            }
        };
        vv.getRenderContext().setVertexLabelTransformer(transformer);

        // Adjust the label placement based on the position
        // of the vertex relative to the window:
        vv.getRenderer().getVertexLabelRenderer().setPosition(Position.AUTO);

        f.getContentPane().add(vv);
        f.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        f.setSize(300,300);
        f.setVisible(true);
    }


    public static Graph<String, String> getGraph()
    {
        Graph<String, String> g = new DirectedSparseMultigraph<String, String>();
        g.addVertex("v");
        for (int i=0; i<10; i++)
        {
            g.addVertex("v"+i);
            g.addEdge("e"+i, "v", "v"+i);
        }
        return g;
    }
}

(关于传说:我不知道一个简单的解决办法，但你可以考虑把这个作为一个单独的问题)。
