我如何修改这个WebGL片段着色器来增加高光的亮度，同时减少

Question

我目前正在使用此片段着色器在WebGL中应用高光/阴影调整到照片纹理。

着色器本身是直接从优秀的GPUImage库iOS。

uniform sampler2D inputImageTexture;
    varying highp vec2 textureCoordinate;

    uniform lowp float shadows;
    uniform lowp float highlights;

    const mediump vec3 luminanceWeighting = vec3(0.3, 0.3, 0.3);

    void main()
    {
        lowp vec4 source = texture2D(inputImageTexture, textureCoordinate);
        mediump float luminance = dot(source.rgb, luminanceWeighting);

        mediump float shadow = clamp((pow(luminance, 1.0/(shadows+1.0)) + (-0.76)*pow(luminance, 2.0/(shadows+1.0))) - luminance, 0.0, 1.0);
        mediump float highlight = clamp((1.0 - (pow(1.0-luminance, 1.0/(2.0-highlights)) + (-0.8)*pow(1.0-luminance, 2.0/(2.0-highlights)))) - luminance, -1.0, 0.0);
        lowp vec3 result = vec3(0.0, 0.0, 0.0) + ((luminance + shadow + highlight) - 0.0) * ((source.rgb - vec3(0.0, 0.0, 0.0))/(luminance - 0.0));

        gl_FragColor = vec4(result.rgb, source.a);
    }

此着色器现有，只会减少一个规模的0.0 - 1.0高光。不过，我希望它也能在1.0-2.0的尺度上照亮亮点。

目的是有一个完整的过滤器，以减少图像的高光，当高光均匀是小于1.0，并增加了高光强度时，它是高于1.0。同样的，黑暗的阴影也一样。

亮点：

0.0(duller) ---- 1.0 (default - original pixel values) ----- 2.0 (brighter)

我尝试简单地将高光变量的夹子更改为0.0,2.0，虽然这确实增加了当制服高于1.0时高光的亮度，但它也严重扰乱了颜色。

我对图像处理和构建片段着色器的理解是极其薄弱的，因为你，我能分辨。

我只是希望有人能给我指明正确的方向。

编辑：

以下是一些截图示例：-

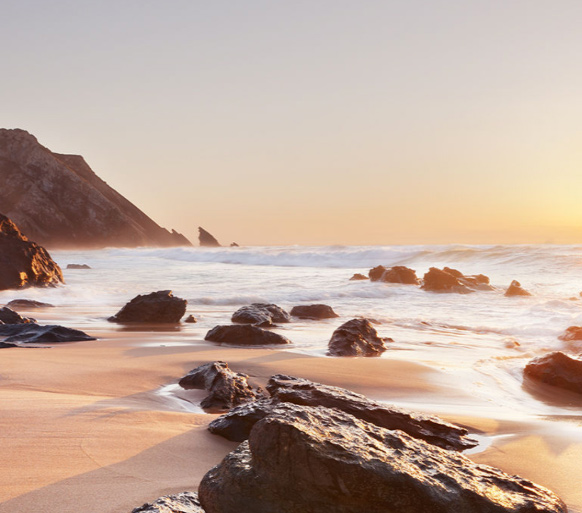

1. 当前筛选器，突出显示设置为1.00 (基本上是源图像)

​

​

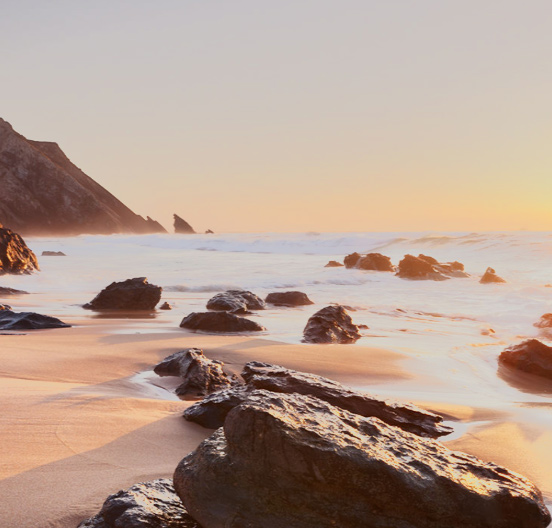

1. 当前筛选器将高光设置为0.00，因为您可以看到高光变得平坦/删除。

​

​

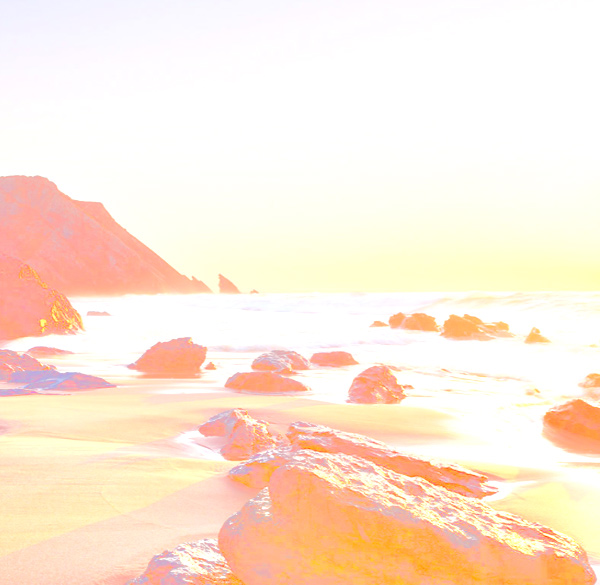

1. 最后，这里是当我在片段着色器中更改clamp以允许1.00之上的值并将突出显示值设置为2.00时会发生什么

​

​

我只是希望能提高亮点，使其更明亮/更明确。即与将值设置为0.00相反

Answer 1

我并不真正理解阴影和高光方程，但我可以看到，它们被设置为永远不会增强阴影和高光，而是为了消除它们。所以我们需要第二步来加强。

对于亮点，我认为要处理更亮的颜色，你需要混合到白色，而不是添加一些东西，这样你就不会得到色调的变化。我用了一个基本的对比方程来挑选高光，然后把它剪出中间色调和阴影。whiteTarget只是抽出0.02.0范围的上半部分，作为一个乘数来决定亮度效应的强度。

对于阴影，我们将我们的范围从0.0-1.0 (0不变，1被洗掉)更改为0.0-2.0 (其中1不变，2被洗掉)。因此，应该删除shadow方程中的+1.0。然后，对于0.0-1.0范围，我只是复制了我所做的高光，除了混入黑色。也许可以对其进行优化以避免使用mix函数(不确定)。

这是我的非优化版本的着色器，设置好了shadows和highlights都在0.02.0的比例上，1.0是标称。你可能想玩一下我把亮度立方体的线条，还有我用来做对比度的值(目前为1.5)，但对我来说，它现在的方式相当好--我调整了它，以避免阴影之间的任何难看的重叠，并在输入参数处于两个极端时突出显示范围。

uniform sampler2D inputImageTexture;
varying highp vec2 textureCoordinate;

uniform lowp float shadows;
uniform lowp float highlights;

const mediump vec3 luminanceWeighting = vec3(0.3, 0.3, 0.3);

void main()
{
    lowp vec4 source = texture2D(inputImageTexture, textureCoordinate);
    mediump float luminance = dot(source.rgb, luminanceWeighting);

    //(shadows+1.0) changed to just shadows:
    mediump float shadow = clamp((pow(luminance, 1.0/shadows) + (-0.76)*pow(luminance, 2.0/shadows)) - luminance, 0.0, 1.0);
    mediump float highlight = clamp((1.0 - (pow(1.0-luminance, 1.0/(2.0-highlights)) + (-0.8)*pow(1.0-luminance, 2.0/(2.0-highlights)))) - luminance, -1.0, 0.0);
    lowp vec3 result = vec3(0.0, 0.0, 0.0) + ((luminance + shadow + highlight) - 0.0) * ((source.rgb - vec3(0.0, 0.0, 0.0))/(luminance - 0.0));

    // blend toward white if highlights is more than 1
    mediump float contrastedLuminance = ((luminance - 0.5) * 1.5) + 0.5;
    mediump float whiteInterp = contrastedLuminance*contrastedLuminance*contrastedLuminance;
    mediump float whiteTarget = clamp(highlights, 1.0, 2.0) - 1.0;
    result = mix(result, vec3(1.0), whiteInterp*whiteTarget);

    // blend toward black if shadows is less than 1
    mediump float invContrastedLuminance = 1.0 - contrastedLuminance;
    mediump float blackInterp = invContrastedLuminance*invContrastedLuminance*invContrastedLuminance;
    mediump float blackTarget = 1.0 - clamp(shadows, 0.0, 1.0);
    result = mix(result, vec3(0.0), blackInterp*blackTarget);

    gl_FragColor = vec4(result, source.a);
}

顺便问一下，你知道为什么原来的result行总是把0添加到所有东西中吗？好像可以简化成

vec3 result = (luminance + shadow + highlight) * source.rgb / luminance;

但是，也许在计算中而不是在计算之后将其转换为lowp是一种技巧。只是猜一下。
