使用Collada出口商从Blender导出文件时的奇怪行为

Question

我注意到一个奇怪的问题后，出口一个Collada网格描述文件在搅拌机。

让我们来看看上下文:我创建了一个非常简单的Blender concisting项目，在平面上应用一个简单的纹理映射。

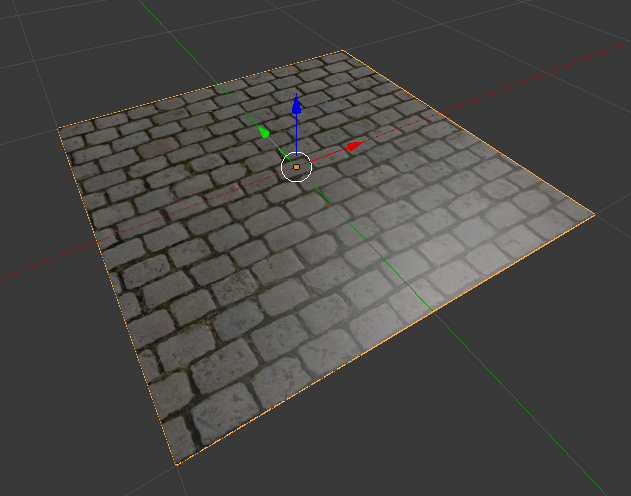

下面是输出的屏幕：

​

​

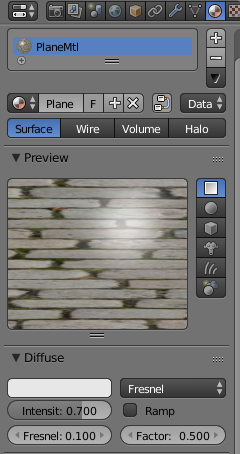

以下是材料配置的图片：

​

​

如你所见，材料的扩散成分都等于0.7 ( 0.7科威特第纳尔)。

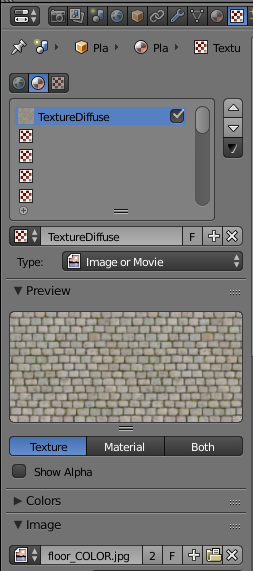

最后，材料上的纹理：

​

​

它被命名为“floor_COLOR.jpg”。

现在，首先是Wavefront OBJ加载程序(材料部分)的输出文件：

# Blender MTL File: 'bumped_plane.blend'
# Material Count: 1

newmtl PlaneMtl
Ns 96.078431
Ka 0.000000 0.000000 0.000000
Kd 0.70000 0.70000 0.70000 //Material diffuse components
Ks 0.889474 0.889474 0.889474
Ni 1.000000
d 1.000000
illum 2
map_Kd floor_COLOR.jpg

正如您所看到的，所有的材料数据在纹理级别上都是受尊重的:我们有所有的弥漫性物质成分都等于0.7，而弥漫性映射称为“floor_COLOR.jpg”。

现在让我们看一看Collada出口商导出的文件中的一段代码，但是在第一次没有纹理的情况下(让我们关注弥漫性材料组件)：

[...]

<diffuse>
  <color sid="diffuse">0.7 0.7 0.7 1</color>
</diffuse>

[...]

正如你所看到的，我正确地恢复了所有的漫射物质数据。

但是，如果我使用纹理映射导出我的文件，我会得到以下结果：

[...]

<image id="floor_COLOR_jpg" name="floor_COLOR_jpg">
  <init_from>floor_COLOR.jpg</init_from>
</image>

[...]

<diffuse>
  <texture texture="floor_COLOR_jpg-sampler" texcoord="UVMap"/>
</diffuse>

[...]

好的，我恢复了路径和我的纹理类型，但是漫射材料成分在哪里?？

对我来说，结果应该是：

<diffuse>
 <texture texture="floor_COLOR_jpg-sampler" texcoord="UVMap"/>
 <color sid="diffuse">0.7 0.7 0.7 1</color>
</diffuse>

扩散phong阴影方程如下：

diffuse_color = gl_LightSource.diffuse * gl_FrontMaterial.diffuse * dot(NormalDir, LightDir)
diffuse_color *= fragment_color_from_diffuse_texture //Here 'floor_COLOR.jpg' (sampler2D)

其中“gl_FrontMaterial.diffuse”指的是弥漫性物质成分(Kd)！

对于这一出口，我的印象应该是：

diffuse_color = gl_LightSource.diffuse * fragment_color_from_diffuse_texture * dot(NormalDir, LightDir)

但这不对！

那么，为什么弥漫性物质成分消失了呢?！

提前谢谢你的帮助！

Answer 1

看来出口商就是这样设计的。这可能与collada文件规范匹配，也可能不匹配。(我还没看过)

在搅拌机中，你可以指定一个图像纹理来影响漫射颜色，并控制图像和漫射颜色之间的混合量。当输出到collada时，任何数量的影响漫射颜色的图像总是作为漫射颜色的唯一来源输出。

您可能需要询问其中一个从事collada开发的开发人员是否有意这样做，或者如果您认为它是不正确的，则提交一个错误报告。
