AVR C在延迟按下按钮上的两种功能

Question

我对AVR编程非常陌生。我有一个ATMEGA8，想做这样的东西：

如果你按按钮，一个LED应该打开和关闭10次。很管用。但只要你按下按钮，压音器就会发出声音。问题是我不能同时完成这两个功能。

闪烁LED功能

 int i;
 void led(void)
 {
     for (i = 0; i < 10; i++)
     {
         PORTB |= (1 << PB0);  //LED on
         _delay_ms(250);       //wait 250ms

         PORTB &= ~(1 << PB0); //LED off
         _delay_ms(250);       //wait 250ms
     }
 }

主要守则：

while (1)
{
    if (!(PINB & (1<<PB7)) )
    {
        PORTB |= (1 << PB1); // Piezo on
        led();
    }
    else
    {
        PORTB &= ~(1 << PB1); // Piezo off
    }
}

即使我只按了一小段时间，压电键也会继续工作，直到眨眼的引导功能结束为止。

很抱歉英语能力不好。我希望你能理解我的问题也许你能帮我。

Answer 1

实现您的目标的最简单的方法也许是轮询LED循环中的按钮，就像您已经在按钮循环中一样。然而，作为一种通用的解决方案，它的内聚性较差，不能扩展到更复杂的应用程序。

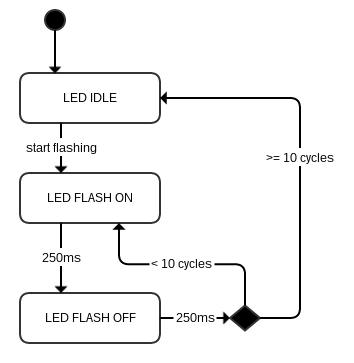

实现并发的一种通用方法是使用状态机进行LED控制，而不需要中断或多任务调度程序。

与其调用led()并要求它在返回之前完成整个闪存序列，状态机将简单地确定按钮是否被按下，以及是否是时候更改发光二极管的状态，然后立即返回。它会跟踪时间和状态，但不会在一次调用中执行完整的LED序列。

​

​

这是在下面实现的，但是请注意，时间是粗糙的，并且使用您已经使用过的延迟函数来实现--因为我不能告诉您还有哪些其他服务可用。如果任何处理需要花费大量时间，这可能会影响闪存时间。它依赖于每10毫秒调用一次LED状态机，而且它只对呼叫进行计数。如果状态机使用独立的时钟源(例如标准库clock()函数)，那么它是否被不定期地调用并不重要--而不是计算调用的次数，它将根据实际传递的时间切换状态。

注意使用static变量来维护状态。static在对函数的调用之间维护其值。

#define TICK 10            // milliseconds
#define FLASH_ON_TICKS 25  // 250ms
#define FLASH_OFF_TICKS 25 // 250ms
#define FLASH_COUNT 10

static void ledUpdate( int start_flashing ) ;

int main( void )
{
  for(;;)
  {
    // Perform loop on each tick (10ms)
    // Assumes loop processing time is not significant!
    _delay_ms( TICK ) ;

    if (!(PINB & (1<<PB7)) )
    {
      PORTB |= (1 << PB1); // Piezo on
      ledUpdate( 1 ) ;
    }
    else
    {
      PORTB &= ~(1 << PB1); // Piezo off
      ledUpdate( 0 ) ;
    }
  }

  return 0 ;
}

void ledUpdate( int start_flashing )
{
  static enum
  {
    LED_IDLE,
    LED_FLASH_ON,
    LED_FLASH_OFF

  } led_state = LED_IDLE ;

  static int led_tick = 0 ;
  static int flash_count = 0 ;

  switch( led_state )
  {
    case LED_IDLE :
    {
      if( start_flashing )
      {
        led_state = LED_FLASH_ON ;
        PORTB |= (1 << PB0);  //LED on
      }
    }
    break ;

    case LED_FLASH_ON :
    {
      led_tick++ ;
      flash_count++ ;
      if( led_tick >= FLASH_ON_TICKS )
      {
        led_state = LED_FLASH_OFF ;
        led_tick = 0 ;
        PORTB &= ~(1 << PB0); //LED off
      }
    }
    break ;

    case LED_FLASH_OFF :
    {
      if( flash_count >= FLASH_COUNT )
      {
        led_state = LED_IDLE ;
      }
      else
      {
        led_tick++ ;
        if( led_tick >= FLASH_ON_TICKS )
        {
          led_state = LED_FLASH_ON ;
          led_tick = 0 ;
          PORTB |= (1 << PB0);  //LED on
        }
    }
    break ;
  }
}

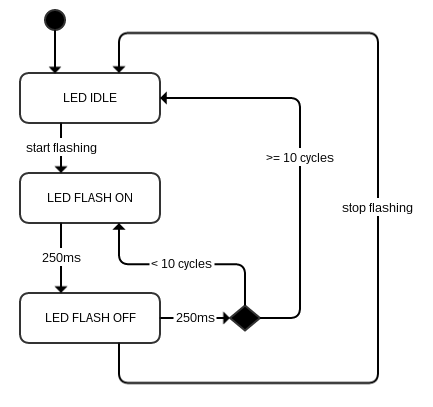

请注意，按钮状态仅影响LED，如果它还没有闪烁，并且十个周期完成，即使按钮被释放。如果您希望在释放按钮时停止闪烁，那么start_flashing必须在LED_FLASH_OFF和可能的LED_FLASH_ON状态中进行测试，并导致早期返回到LED IDLE。例如：

​

​

该方法可以很容易地适应于在定时中断上运行LED状态机.与以按钮状态作为参数的ledUpdate()不同，它可以通过共享变量传递给中断处理程序。其余的状态机代码将保持不变。然后，主循环将在按钮关闭时简单地设置共享变量。

就我个人而言，我主张分离和封装压电控制、按钮轮询和LED控制，这样主循环看起来就像：

int main()
{
    for(;;)
    {
        int button_state = getButtonState() ;
        upodatePiezo( button_state ) ;
        updateLed( button_state ) ;
    }
}

这将产生更紧密的内聚力和更松散的耦合。在软件设计中，两个有用的目标是实现代码的可维护性和可重用性。
