matplotlib:用bbox_inches=‘紧’忽略注释保存无花果

Question

看来，bbox_inches='tight'选项在savefig中忽略没有文本的注释。这是我的示例代码

import matplotlib.pyplot as plt

fig = plt.figure()
ax = fig.add_axes([0.2, 0.2, 0.6, 0.6])
arrow1 = ax.annotate('text', xy = [0.5,-0.2], xycoords = 'axes fraction', \
    xytext = [-72,0], textcoords = 'offset points', \
    arrowprops = dict(arrowstyle = '-|>', mutation_scale = 10.0, \
    shrinkA = 0, shrinkB = 0, linewidth = 1))
arrow2 = ax.annotate('', xy = [0.5,1.2], xycoords = 'axes fraction', \
    xytext = [-72,0], textcoords = 'offset points', \
    arrowprops = dict(arrowstyle = '-|>', mutation_scale = 10.0, \
    shrinkA = 0, shrinkB = 0, linewidth = 1))
fig.savefig('test.png')
fig.savefig('test-tight.png', bbox_inches = 'tight')

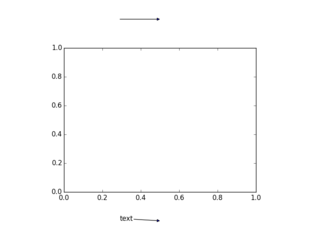

这里是test.png，显示了我有两个注释。一个注释，带有文本，在轴下面；一个注释，没有文本，在轴之上。

​

​

这里是test-tight.png，只显示一个注释。没有文本的轴上的注释已经被忽略了。

​

​

在源代码中，bbox_inches='tight'试图通过调用artist.get_window_extent()来查找艺术家的大小和位置。当我尝试arrow1.get_window_extent()时，我得到一个与文本相对应的边框。当我尝试arrow2.get_window_extent()时，我得到一个零高度和零宽度的边框。因此，问题的根源是.get_window_extent()不包括箭头。

对于如何以一种相当稳健的方式解决这一问题，有什么想法吗？如果我能为整个注释找到合适的边框，那么我就可以做生意了。但是，我似乎无法从arrow2中获取行对象或补丁对象。

如果有关系，我使用的是matplotlib 1.4.0、Python 2.7.6和MacOSX10.8.5

Answer 1

事实上，我在2014年将这个bug报告为第3816期，并在matplotlib v1.4.3中进行了修复。很抱歉没有提前发布此结果。

Answer 2

也许您可以尝试通过在注释命令中添加以下参数来创建边界框：bbox=dict(facecolor='none', edgecolor='none', pad=1.0)或如果添加一些空格或白色字符，则自动创建边界框。
