iOS 8自动布局问题

Question

在iOS 8中发生的自动布局有一个恼人的问题，而在iOS 7中同样的设置也很好。

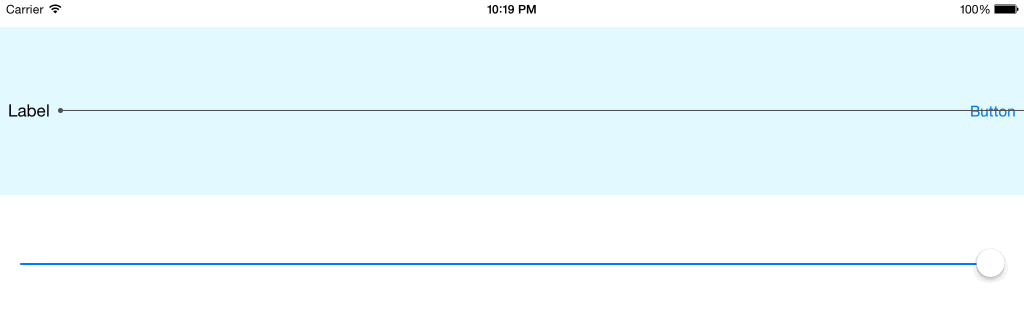

我简化并隔离了有问题的情况，下面是它应该如何工作-以及它在iOS 7中是如何工作的：

​

​

该特性由一个容器视图(蓝色)和三个子视图组成：

• 标签
• 图像视图(具有切片、缩放的图像)
• 扣子

我添加了一个滑块，它通过修改容器的宽度约束来控制容器视图的宽度。

自动布局约束将标签锚定在左侧，按钮固定在右侧，图像视图被锚定在两侧，而没有宽度约束。

在iOS 8中，相同的设置如下所示：

​

​

请注意图像视图(黑线)是如何与容器视图右侧的偏移量锚定的。

我已经尝试了所有的方法，我不明白为什么在iOS 8中这种情况会有所不同，我已经多次删除和替换了所有的约束，但是仍然得到了相同的结果。

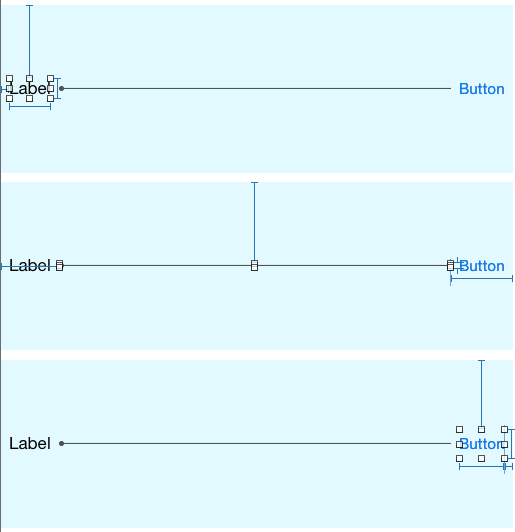

这些是分别设置在每个子视图上的约束：

​

​

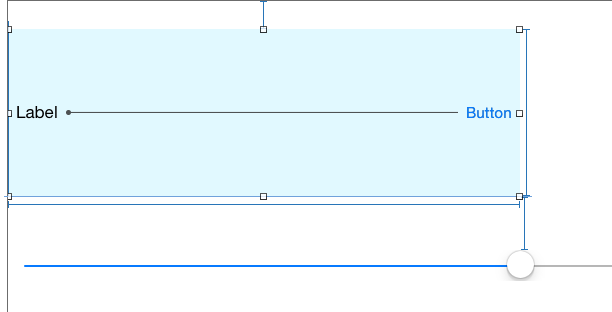

这些是容器视图的约束：

​

​

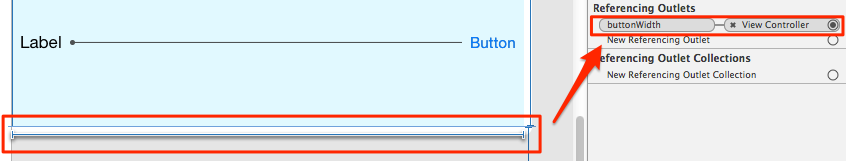

容器视图的宽度约束由滑块操作，如下所示：

​

​

- (IBAction)handleSliderChange:(id)sender
{
    self.buttonWidth.constant = self.slider.value * 1024.0;

    [self.containerView setNeedsLayout];
    [self.containerView setNeedsUpdateConstraints];
    [self.containerView layoutIfNeeded];

    [self.view setNeedsLayout];
    [self.view setNeedsUpdateConstraints];
    [self.view layoutIfNeeded];
}

在iOS 8中有自动布局问题的其他人似乎能够通过直接在包含视图上调用setNeedsLayout和/或setNeedsUpdateConstraints来解决类似的问题，这就是为什么我在包含视图和根视图上调用它时非常明确的原因。我试过以上所有的组合，但似乎没有什么不同。

我开始失去寻找解决方案的希望，但也许这里的人已经处理过类似的情况，并能让这个问题变得更清晰？

编辑：，我应该补充说，我也尝试过设置从图像视图到标签和按钮的约束，而不是设置包含视图的边缘，结果是相同的。

编辑2:，这是我在试图隔离问题时使用的测试项目：下载

Answer 1

这不是自动布局的问题，但必须是iOS 8中关于处理切片图像资产的一个bug。

使用您的示例项目：

    UIImage *img = [UIImage imageNamed:@"pointer-dark-left"];
    NSLog(@"alignmentRect: %@", NSStringFromUIEdgeInsets(img.alignmentRectInsets));
    NSLog(@"capInsets: %@", NSStringFromUIEdgeInsets(img.capInsets));

这段代码打印

// iOS 7
alignmentRect: {0, 0, 0, 0}
capInsets: {0, 5.5, 0, 134}

// iOS 8
alignmentRect: {0, 0, 0, 65.5}
capInsets: {0, 5.5, 0, 134}

alignmentRectInsets.right是65.5！

作为记录在案，Autolayout使用对齐矩形，而UIImageView使用它的图像alignmentRectInsets。因此，您的self.line具有额外的右宽度的65.5pt。

当然，您没有在xcassets编辑器中设置对齐内嵌，我相信它是bug。

​

​

这里有一个丑陋的，但正在工作的解决办法：

- (void)viewDidLoad {
    [super viewDidLoad];
    self.line.image = [self.line.image imageWithAlignmentRectInsets:UIEdgeInsetsZero];
}

Answer 2

我觉得你把限制因素联系错了。

我构建了一个具有相同组件的应用程序，它运行得很好。也许您可以清除所有约束并重新设置。

我添加代码以编程方式完成它。

#import "ViewController.h"

@interface ViewController () {
    NSLayoutConstraint* csViewWidth;
}

@end

@implementation ViewController

- (void)viewDidLoad {
    NSDictionary *views = @{
                        @"label": self.uiLabel,
                        @"image": self.uiImage,
                        @"button": self.uiButton
                        };

    NSArray *constraints = [NSLayoutConstraint constraintsWithVisualFormat:@"H:|-[label]-[image]-[button]-|"
                                                                options:0
                                                                metrics:nil
                                                                  views:views];
    [self.view addConstraints:constraints];

    NSArray *panelConstraint = [NSLayoutConstraint constraintsWithVisualFormat:@"H:[panel(320)]" options:0 metrics:nil views:@{ @"panel": self.uiPanel }];
    csViewWidth = [panelConstraint firstObject];
    [self.view addConstraints:@[csViewWidth]];
}

- (IBAction)onSliderChanged:(UISlider*)sender {
    float containerWidth = self.view.frame.size.width;
    csViewWidth.constant = sender.value * containerWidth;
}

@end

该解决方案经过测试，工作良好。没有必要调用setNeedsLayout和layoutIfNeeded。

Answer 3

那不是因为iOS的错误

图像被切错了

我用您的项目进行了测试，它现在按预期的方式工作。

切片必须是这样的：

• 第一:圆圈后面
• 第二名:第一名后一名
• 第三:在最后

在你的切片，你告诉ios采取长尾巴，这是打破了你的布局。
