使用2输入xor代码实现4输入xor

Question

假设我下面只有一个2输入异或的实体来创建一个4输入异或。

entity exclusive_or is
 port(A,B: in BIT; S: out BIT);
end exclusive_or;

我知道我要宣布一些信号，但不知道怎么做。

Answer 1

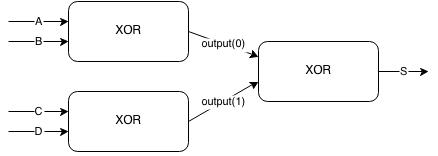

首先，让我们在纸上画出我们想要做的事情：

​

​

然后，我们将其转换为VHDL：

entity exclusive_or_4 is port(
    A,B,C,D: in BIT;
    S: out BIT
);
end entity;

architecture rtl of exclusive_or_4 is
    signal output : bit_vector(1 downto 0);
begin

    U0: component exclusive_or port map (
        A => A,
        B => B,
        S => output(0)
    );

    U1: component exclusive_or port map (
        A => C,
        B => D,
        S => output(1)
    );

    U2: component exclusive_or port map(
        A => output(0),
        B => output(1),
        S => S
    );

end architecture;
