智能DropShadowEffect

Question

在渲染阴影时，是否可以让DropShadowEffect忽略某些颜色？有一种蒙面(颜色选择性)阴影？

我的问题是什么阴影可以分配给整个视觉元素(图)。看起来是这样的：

​

​

我想要

​

​

注意没有阴影的网格线( 0,0除外)。这可以通过在缩放/偏移图中同步2个实现，一个没有包含网格的阴影效应，另一个包含其余的阴影。但是我对这个解决方案并不满意(我预测这个解决方案将来会有很多问题)。所以我宁愿以某种方式修改DropShadowEffect。

我可以创建和使用ShaderEffect，但我不知道如何编程着色器有实际的阴影效果(如果它可以产生的着色器在所有)。

也许有更简单的方法来处理DropShadowEffect本身？有没有人？

编辑

我试着使着色器效果：

sampler2D _input : register(s0);
float _width : register(C0);
float _height : register(C1);
float _depth : register(C2); // shadow depth

float4 main(float2 uv : TEXCOORD) : COLOR
{
    // get pixel size
    float2 pixel = {1 / _width, 1 / _height};

    // find color at offset
    float2 offset = float2(uv.x - pixel.x * _depth, uv.y - pixel.y * _depth);
    float4 color = tex2D(_input, offset);

    // convert to gray?
    //float gray = dot(color, float4(0.1, 0.1, 0.1, 0));
    //color = float4(gray, gray, gray, 1);

    // saturate?
    //color = saturate(color);

    return tex2D(_input, uv) + color;
}

但什么都失败了。

编辑

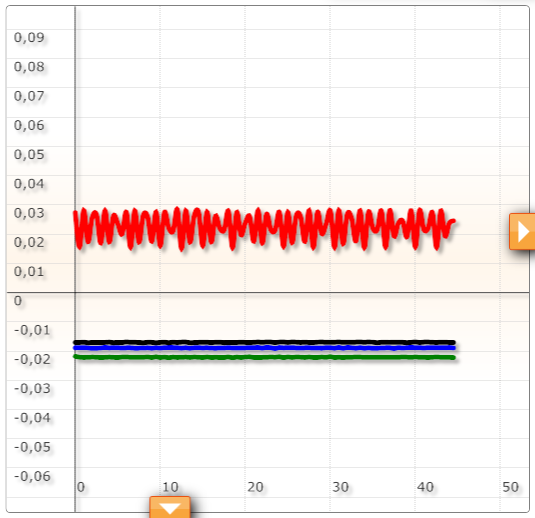

这里是图形外观的屏幕截图，我喜欢(对那些试图说服我不要这样做的人)：

​

​

目前，它是通过具有模板的特殊Graph来实现的。

<Border x:Name="PART_Border" BorderThickness="1" BorderBrush="Gray" CornerRadius="4" Background="White">
    <Grid>
        <Image x:Name="PART_ImageBack" Stretch="None"/>
        <Image x:Name="PART_ImageFront" Stretch="None">
            <Image.Effect>
                <DropShadowEffect Opacity="0.3"/>
            </Image.Effect>
        </Image>
    </Grid>
</Border>

所有内容都呈现在PART_ImageFront上(带有阴影)，而网格则呈现到PART_ImageBack上(没有阴影)。性能方面，它仍然是好的。

Answer 1

我对像素着色器没有任何经验，但下面是我对忽略“未着色”像素的阴影效果的快速而肮脏的尝试：

sampler2D _input : register(s0);
float _width : register(C0);
float _height : register(C1);
float _depth : register(C2);
float _opacity : register(C3);

float3 rgb_to_hsv(float3 RGB) {
    float r = RGB.x;
    float g = RGB.y;
    float b = RGB.z;

    float minChannel = min(r, min(g, b));
    float maxChannel = max(r, max(g, b));

    float h = 0;
    float s = 0;
    float v = maxChannel;

    float delta = maxChannel - minChannel;

    if (delta != 0) {
        s = delta / v;

        if (r == v) h = (g - b) / delta;
        else if (g == v) h = 2 + (b - r) / delta;
        else if (b == v) h = 4 + (r - g) / delta;
    }

    return float3(h, s, v);
}

float4 main(float2 uv : TEXCOORD) : COLOR {
    float width = _width; // 512;
    float height = _height; // 512;
    float depth = _depth; // 3;
    float opacity = _opacity; // 0.25;

    float2 pixel = { 1 / width, 1 / height };

    float2 offset = float2(uv.x - pixel.x * depth, uv.y - pixel.y * depth);
    float4 srcColor = tex2D(_input, offset);

    float3 srcHsv = rgb_to_hsv(srcColor);
    float4 dstColor = tex2D(_input, uv);

    // add shadow for colored pixels only
    // tweak saturation threshold as necessary
    if (srcHsv.y >= 0.1) {
        float gray = dot(srcColor, float4(0.1, 0.1, 0.1, 0.0));
        float4 multiplier = float4(gray, gray, gray, opacity * srcColor.a);
        return dstColor + (float4(0.1, 0.1, 0.1, 1.0) * multiplier);
    }

    return dstColor;
}

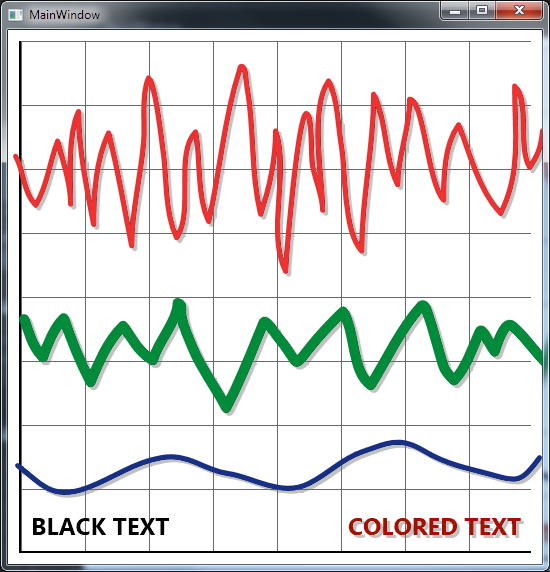

在这里，我用铅笔工具画了一个(完全合法的)图表：

​

​

着色器效果应用于包含轴、栅格线和串联线的根面板上，它只为系列线生成阴影。

我认为，期望着色器能够在轴和标签上应用阴影而忽略网格线是不现实的；文本上的反混叠必然会与网格线的颜色/饱和范围相交。我认为，应用阴影只是系列线是更干净和更美观的反正。

Answer 2

sampler2D input : register(s0);
float4 main(float2 uv : TEXCOORD) : COLOR  {

    float4 Color;
    Color = tex2D( input , uv.xy);
    return Color;
}

这是一个基本的‘无所事事’的着色器。text2D调用的行采用通常在当前位置绘制的颜色。(在本例中，只需返回它)

而不是抽样uv.xy，您可以添加一个偏移向量到uv.xy并返回该颜色。这将使整个图像朝着偏移矢量的方向移动。

你可以把这两者结合起来：

1. 示例uv.xy，如果设置为该颜色的可见颜色图(这将使所有线条在正确的位置可见)
2. 如果它是透明的，在左上角取样一点。如果它被设置为一种颜色，您希望有一个阴影:返回阴影颜色。

可以将步骤2更改为:如果设置为不希望有阴影的颜色，则返回透明颜色。

偏移量和要测试的颜色以及用作阴影颜色的颜色可能是效果的参数。

我强烈建议使用沙扎姆，它将允许您测试您的着色器，它将为您生成C#代码。

注意，uv坐标不是以像素为单位，而是缩放到0.0到1.0。

加法

一个可怜的人的模糊(反混叠)可以通过采样更多的像素周围的偏移，并计算出一个平均的颜色发现，应该造成阴影。这将导致更多像素接收阴影。

要计算阴影颜色，只需将现有颜色与0.0 (黑色)和1.0 (原始颜色)之间的因子相乘就可以使其变暗。

通过使用来自模糊的平均值，您可以再次乘上阴影颜色，从而使模糊与原始颜色混合。

更精确(也更昂贵)是将rgb值转换为hls值，并使用“正式”变黑公式来确定阴影颜色。
