SharpDX D3D11 VertexElement格式不匹配？

Question

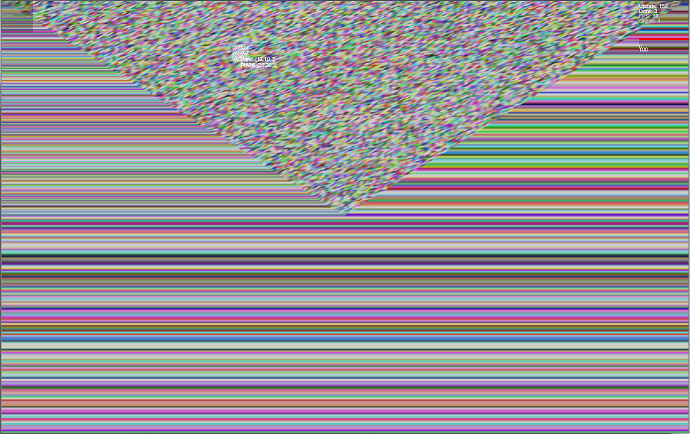

我有一个不能正确绘制的着色器。它在XNA中工作，但是必须为DX11和SharpDX重新编写，现在使用着色器模型5。没有例外，着色效果编译很好，没有调试层消息来自设备，除了一个无关的(？)默认采样器状态投诉。这是一个正常的，全屏四人做最简单的纹理blit。(使用随机噪声纹理进行测试)

​

​

我给顶点着色器一个VertexPositionTexutre，这是一个SharpDX对象，包含：

[VertexElement("SV_Position")]
public Vector3 Position;
[VertexElement("TEXCOORD0")]
public Vector2 TextureCoordinate;

我怀疑签名之间是不匹配的。VertexPositionTexture有一个为"SV_Position“定义的Vector3位置组件。

D3D11 定义 "SV_Position“作为float4。它是一个具有具体本机类型的系统值常量。我担心着色器会在float3 of Vector3的末端吃掉一个额外的浮点数。这也解释了为什么我的超视距在几个顶点被打破。

这是我的顶点着色器

struct V2P
{
    float4 vPosition    : SV_Position;
    float2 vTexcoord    : TEXCOORD0;
};

V2P VSCopy(float4 InPos  : SV_Position,
                    float2 InTex : TEXCOORD0)
{
    V2P Out = (V2P)0;

    // transform the position to the screen
    Out.vPosition = float4(InPos);
    Out.vTexcoord = InTex;

    return Out;
}

我尝试将VSCopy()的输入从float4更改为float3，结果没有变化。除了重新编译SharpDX VertexPositionTexture之外，我不知道如何解决这个问题，但是SharpDX完全支持DirectX11，所以我肯定做错了一些事情。

我正在定义我的顶点，并将其设置如下：

//using SharpDX.Toolkit.Graphics
[...]//In the initialization
    verts = new VertexPositionTexture[]
    {
        new VertexPositionTexture(
            new Vector3(1.0f,-1.0f,0),
            new Vector2(1,1)),
        new VertexPositionTexture(
            new Vector3(-1.0f,-1.0f,0),
            new Vector2(0,1)),
        new VertexPositionTexture(
            new Vector3(-1.0f,1.0f,0),
            new Vector2(0,0)),
        new VertexPositionTexture(
            new Vector3(1.0f,1.0f,0),
            new Vector2(1,0))
    }

    //vb is a Buffer<VertexPositionTexture>
    short[] indeces = new short[] { 0, 1, 2, 2, 3, 0 };
        vb = SharpDX.Toolkit.Graphics.Buffer.Vertex.New(Game.Instance.GraphicsDevice, verts, SharpDX.Direct3D11.ResourceUsage.Dynamic);
        ib = SharpDX.Toolkit.Graphics.Buffer.Index.New(Game.Instance.GraphicsDevice, indeces, dx11.ResourceUsage.Dynamic);

        [...] //In the Render method, called every frame to draw the quad
        Game.Instance.GraphicsDevice.SetVertexBuffer<VertexPositionTexture>(vb, 0);
        Game.Instance.GraphicsDevice.SetIndexBuffer(ib, false);
        Game.Instance.GraphicsDevice.DrawIndexed(PrimitiveType.TriangleList, 6);

Answer 1

SharpDX.Tookit提供了一种将InputLayout指定给顶点着色器的方法。我错过了这个方法，并且错误地试图通过属性设置顶点输入布局：

SharpDX.Direct3D11.ImmediateContext.InputAssembler.InputLayout

必须通过SharpDX.Toolkit.Graphics.GraphicsDevice.SetVertexInputLayout();方法设置输入布局。
