DAG是如何在RDD的掩护下工作的？

Question

火花研究论文已经在经典的Hadoop MapReduce上提出了一个新的分布式编程模型，在许多情况下，特别是在机器学习方面，它的简化和巨大的性能提升。然而，本文缺乏利用internal mechanics在Resilient Distributed Datasets上实现Directed Acyclic Graph的材料。

应该通过调查源代码来更好地学习吗？

Answer 1

就连我也一直在网上寻找火花如何从RDD中计算DAG并随后执行任务。

在高级别上，当在RDD上调用任何操作时，Spark将创建DAG并将其提交给DAG调度程序。

• DAG调度程序将操作符划分为任务的各个阶段。阶段由基于输入数据分区的任务组成。DAG调度程序将操作管道连接在一起。例如，许多地图运算符可以在一个阶段调度。DAG调度程序的最终结果是一组阶段。
• 这些阶段被传递给任务Scheduler.The任务调度器，通过集群管理器( Standalone/Yarn/Mesos)启动任务。任务调度程序不知道各个阶段的依赖关系。
• 工作人员执行奴隶上的任务。

让我们来看看星火如何构建DAG。

在高层次上，有两个转换可以应用到RDDs上，即窄转换和宽转换。广泛的转换基本上导致了舞台边界的形成。

窄带转换--不需要在分区之间对数据进行洗牌。例如，地图，过滤器等。

wide transformation --要求对数据进行洗牌，例如，reduceByKey等。

让我们以一个例子来计算在每个严重级别上显示了多少日志消息，

下面是以严重级别开始的日志文件，

INFO I'm Info message
WARN I'm a Warn message
INFO I'm another Info message

并创建以下scala代码来提取相同的

val input = sc.textFile("log.txt")
val splitedLines = input.map(line => line.split(" "))
                        .map(words => (words(0), 1))
                        .reduceByKey{(a,b) => a + b}

此命令序列隐式定义了RDD对象(RDD沿袭)的DAG，在调用操作时将使用该DAG。每个RDD都维护一个指向一个或多个父级的指针，以及关于它与父级的关系类型的元数据。例如，当我们在RDD上调用val b = a.map()时，RDD b保留对其父a的引用，这是一个沿袭。

为了显示RDD的谱系，Spark提供了一个调试方法toDebugString()。例如，在toDebugString() RDD上执行splitedLines，将输出以下内容：

(2) ShuffledRDD[6] at reduceByKey at <console>:25 []
    +-(2) MapPartitionsRDD[5] at map at <console>:24 []
    |  MapPartitionsRDD[4] at map at <console>:23 []
    |  log.txt MapPartitionsRDD[1] at textFile at <console>:21 []
    |  log.txt HadoopRDD[0] at textFile at <console>:21 []

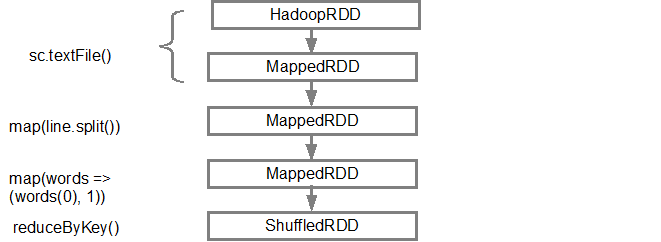

第一行(从底部)显示输入的RDD。我们通过调用sc.textFile()创建了这个RDD。下面是从给定的RDD创建的DAG图的更多的图表视图。

​

​

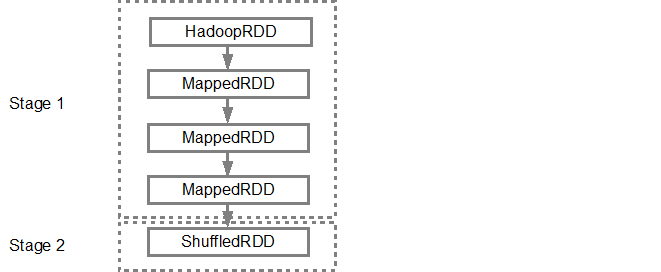

一旦DAG生成，星火调度程序就会创建一个物理执行计划。如前所述，DAG调度程序将图分成多个阶段，阶段是基于转换创建的。狭窄的转换将被分组(管道内衬)为一个单一的阶段。因此，对于我们的示例，Spark将创建两个阶段执行，如下所示：

​

​

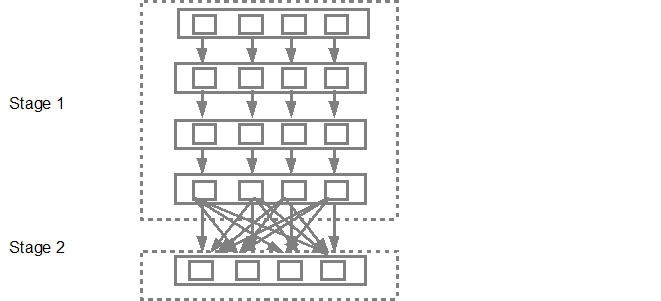

然后，DAG调度程序将将各个阶段提交到任务调度程序中。提交的任务数量取决于textFile中存在的分区数。Fox示例考虑本例中有4个分区，如果有足够多的从/核，则将创建4组任务并并行提交。下图更详细地说明了这一点：

​

​

要获得更详细的信息，我建议您查看以下youtube视频，其中火花创建者详细介绍了DAG、执行计划和生命周期。

1. 高级Apache火花- Sameer Farooqui (数据库)
2. 更深入地理解火花内部-亚伦戴维森(数据库)
3. AmpLab火花塞内部构件简介

Answer 2

从数据的Spark 1.4可视化开始，通过以下三个组件添加了数据可视化，其中还提供了一个清晰的DAG图形表示。

• 星火事件的时间线视图
• 执行DAG
• 火花流统计的可视化

有关更多信息，请参考链接。
