GRC 3.7.2.1的.bin到.cfile流图

Question

我尝试打开流图，将.bin文件(通过RTL捕获的数据)转换到.cfile进行分析。我从链接http://sdr.osmocom.org/trac/attachment/wiki/rtl-sd下载了这个文件..。

但是，我无法让它在GRC 3.7.2.1上工作。当我试图打开文件时，我会得到一长串错误消息(如下所示)。

我正在使用Ubuntu v14.04.1。

我真的很感激您能帮助我解决这个问题，或者用其他方法将.bin文件转换为.cfile (python源代码？)

=======================================================
 <<< Welcome to GNU Radio Companion 3.7.2.1 >>>

Showing: ""

Loading: "/home/zorro/Downloads/rtl2832-cfile.grc"
Error:
/home/zorro/Downloads/rtl2832-cfile.grc:2:0:ERROR:VALID:DTD_UNKNOWN_ELEM:
No declaration for element html
/home/zorro/Downloads/rtl2832-cfile.grc:2:0:ERROR:VALID:DTD_UNKNOWN_ATTRIBUTE:
No declaration for attribute xmlns of element html
/home/zorro/Downloads/rtl2832-cfile.grc:9:0:ERROR:VALID:DTD_UNKNOWN_ELEM:
No declaration for element head
/home/zorro/Downloads/rtl2832-cfile.grc:10:0:ERROR:VALID:DTD_UNKNOWN_ELEM:

Answer 1

您所看到的错误的原因是您的链接是错误的-它被截断并指向HTML页面，而不是GRC文件。这些错误来自于GRC试图将HTML解释为GRC XML。下载的正确链接是：http://sdr.osmocom.org/trac/raw-attachment/wiki/rtl-sdr/rtl2832-cfile.grc

但是，请注意，该流程图是为GNU Radio 3.6构建的，由于许多块在内部重命名，因此无法在GNU Radio 3.7中工作。我建议使用提供的图片从头开始重建它。

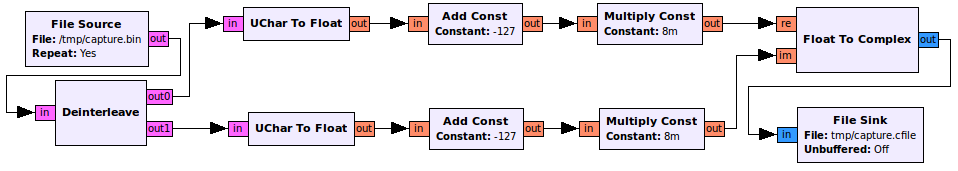

因为这个流图中没有变量，所以您可以简单地拖动这些块并设置参数，如下所示。这样做也将是一个很好的练习，让你自己熟悉GNU无线电公司的用户界面。

Answer 2

如果您查看上面@Kevin发布的流程图，您可以看到它接受输入数据，减去127，乘以0.008，并将对转换为复数。

缺少的是确切的类型。它在GNU无线电常见问题里。从这里我们了解到，uchar是一个无符号字符(8位)，复杂的数据类型是python中的'complex64‘。

如果在numpy中执行，作为内存中的操作，则如下所示：

import numpy as np
import sys

(scriptName, inFileName, outFileName) = sys.argv;

ubytes = np.fromfile(inFileName, dtype='uint8', count=-1)

# we need an even number of bytes
# discard last byte if the count is odd

if len(ubytes)%2==1:
    ubytes = ubytes[0:-1]

print "read "+str(len(ubytes))+" bytes from "+inFileName

# scale the unsigned byte data to become a float in the interval 0.0 to 1.0

ufloats = 0.008*(ubytes.astype(float)-127.0)

ufloats.shape = (len(ubytes)/2, 2)

# turn the pairs of floats into complex numbers, needed by gqrx and other gnuradio software

IQ_data = (ufloats[:,0]+1j*ufloats[:,1]).astype('complex64')

IQ_data.tofile(outFileName)

我已经测试过从rtl_sdr文件格式到gqrx样例输入文件格式的转换，它似乎在内存中可以很好地工作。

但请注意，此脚本仅适用于输入和输出文件都可以存储在内存中的数据。如果输入文件大于系统内存的1/5，sdr记录很容易超过该文件，最好一次读取一个字节。

我们可以通过使用循环一次读取数据1字节来避免占用内存，就像下面在gnu C中的程序一样，这不是最干净的代码，我可能应该添加fclose和check ferror，但它的工作方式是出于业余爱好。

#include <complex.h>
#include <stdio.h>
#include <stdlib.h>

// rtlsdr-to-gqrx Copyright 2014 Paul Brewer KI6CQ
// License: CC BY-SA 3.0 or GNU GPL 3.0
// IQ file converter
// from rtl_sdr recording format -- interleaved unsigned char
// to gqrx/gnuradio .cfile playback format -- complex64

void main(int argc, char *argv[])
{
  int byte1, byte2;  // int -- not unsigned char -- see fgetc man page
  float _Complex fc;
  const size_t fc_size = sizeof(fc);
  FILE *infile,*outfile;
  const float scale = 1.0/128.0;
  const char *infilename = argv[1];
  const char *outfilename = argv[2];
  if (argc<3){
    printf("usage:  rtlsdr-to-gqrx infile outfile\n");
    exit(1);
  }
  // printf("in= %s out= %s \n", infilename, outfilename);
  infile=fopen(infilename,"rb");
  outfile=fopen(outfilename,"wb");
  if ((infile==NULL) || (outfile==NULL)){
    printf("Error opening files\n");
    exit(1);
  }
  while ((byte1=fgetc(infile)) != EOF){
    if ((byte2=fgetc(infile)) == EOF){
      exit(0);
    }
    fc = scale*(byte1-127) + I*scale*(byte2-127);
    fwrite(&fc,fc_size,1,outfile);
  }
}
