卡尔曼滤波行为

Question

我使用了这里植入的卡尔曼滤波器：https://gist.github.com/alexbw/1867612

我对此有一个非常基本的理解。这是我的测试代码：

import matplotlib.pyplot as plt
import numpy as np
from Kalman import Kalman

n = 50
d = 5

xf = np.zeros(n - d)
yf = np.zeros(n - d)

xp = np.zeros(d)
yp = np.zeros(d)

x = np.zeros(n)
y = np.zeros(n)

for i in range(n):

    if i==0:
        x[i] = 05
        y[i] = 20
        KLF = Kalman(6, 2)

    elif i< (n - d):
        xf[i], yf[i] = KLF.predict()
        x[i] = x[i-1] + 1
        y[i] = y[i-1] + np.random.random() * 10
        NewPoint = np.r_[x[i], y[i]]
        KLF.update(NewPoint)
    else:
        x[i] = x[i-1] + 1
        y[i] = y[i-1] + np.random.random() * 10
        xp[n - i -1], yp[n - i -1] = KLF.predict()
        NewPoint = np.r_[x[i] , yp[n - i -1]]
        KLF.update(NewPoint)

plt.figure(1)
plt.plot(x, y, 'ro') #original
plt.plot(xp, yp, 'go-') #predicted kalman
plt.plot(xf, yf, 'b') #kalman filter
plt.legend( ('Original', 'Prediction', 'Filtered') )
plt.show()

​

​

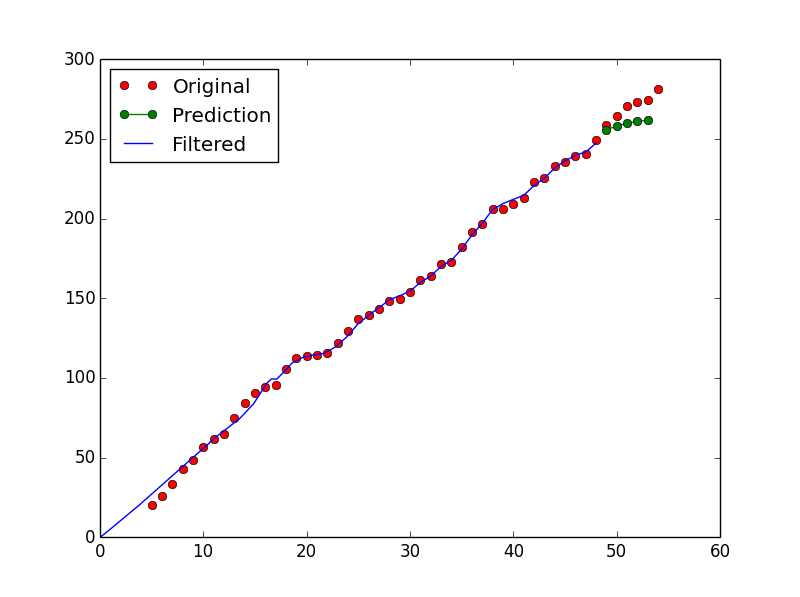

我的问题是，如果数据从x=5，y=20开始，为什么卡尔曼滤波从0开始？这是某种标准的行为吗？

谢谢

Answer 1

Kalman实例的当前状态存储在x属性中：

In [48]: KLF = Kalman(6, 2)

In [49]: KLF.x
Out[49]:
matrix([[ 0.],
        [ 0.],
        [ 0.],
        [ 0.],
        [ 0.],
        [ 0.]])

这六个分量代表位置、速度和加速度。因此，默认情况下，Kalman实例以零速度和加速度以(0,0)开始。

实例化KLF之后，当i=1时，通过调用KLF.predict对xf和yf进行第一次修改

xf[i], yf[i] = KLF.predict()

这有两个问题。首先，xf[0], yf[0]从来没有更新过，所以它仍然保留在(0, 0)上。因此，从(0, 0)开始的蓝线。

第二个问题是，由于卡尔曼类的定义方式，默认情况下KLF.x的当前状态处于(0, 0)状态。如果希望KLF实例从(5, 20)的职位开始，那么您需要自己修改KLF.x。

还请记住，Kalman滤波器意味着首先要用观测来更新，然后再进行预测。在类docstring中提到了这一点。

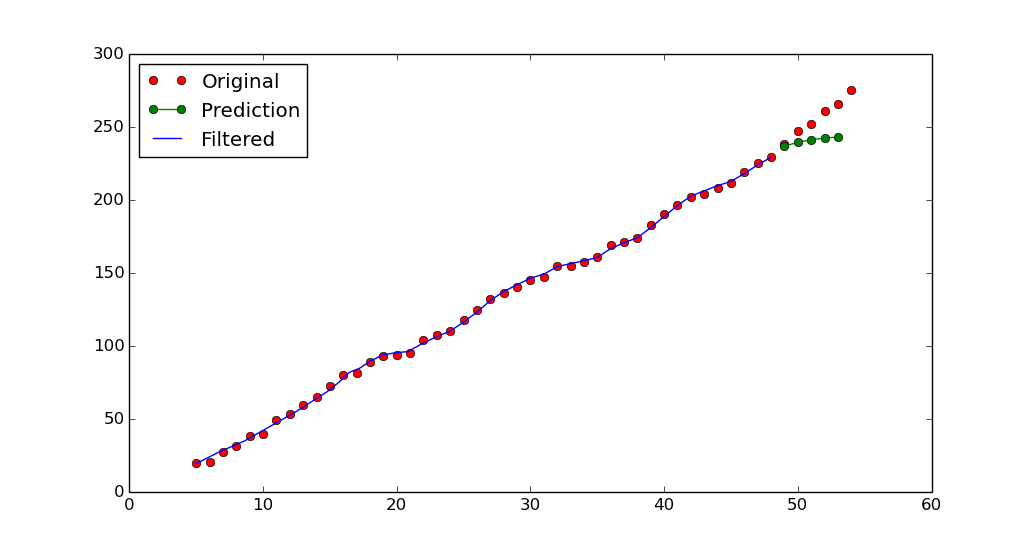

现在，我不太明白您的代码的意图，所以我不打算尝试将updates放在predicts之前，但是就设置初始状态而言，您可以使用以下方法：

if i==0:
    x[i] = 5
    y[i] = 20
    KLF = Kalman(6, 2)
    KLF.x[:2] = np.matrix((x[0], y[0])).T
    xf[i], yf[i] = KLF.predict()
