MATLAB -绘制了一半的Nyquist图。

Question

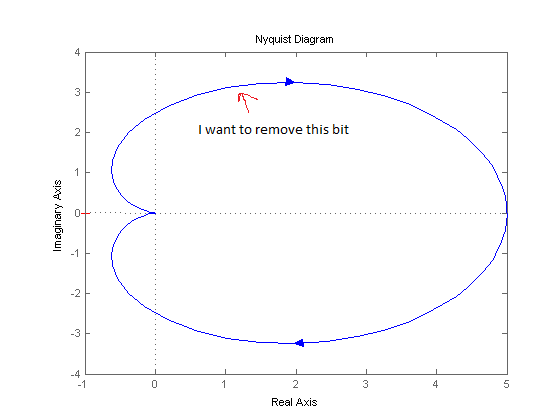

在MATLAB中是否有一种只绘制一半nyquist图的方法？尼奎斯特通常有两条相反方向的线(一条是向上的，一条是向下的)。我只想策划下一个。

我知道我只能显示负轴来“隐藏”正片的正片，但我想显示整个图表，但只有一行：

​

​

Answer 1

好吧，我知道答案了。使用nyquistplot而不是nyquist，并将选项ShowFullContour设置为off

% This is an example contour
G = tf(80, [1 9 30 40]);

h = nyquistplot(G);
setoptions(h, 'ShowFullContour', 'off');
