D3.geo :球面弧，而不是平行直线？

Question

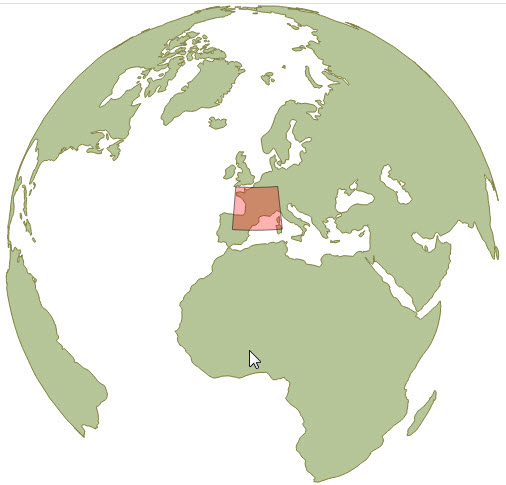

我刚刚做了一个D3js地球仪，它看起来像这样：

​

​

如果你仔细看，红色方块看起来很难看，因为它不遵循地球的曲线。我有以十进制为单位的面积边框：

var bb = {W:-5.0, N:50.0, E:10.0, S:40.0 }

我画的线如下：

svg.append("path")
.datum({type: "LineString", coordinates:
        [[-5, 40], [-5, 50], [10, 50], [10, 40], [-5, 40]]
       })
.attr("d", path);

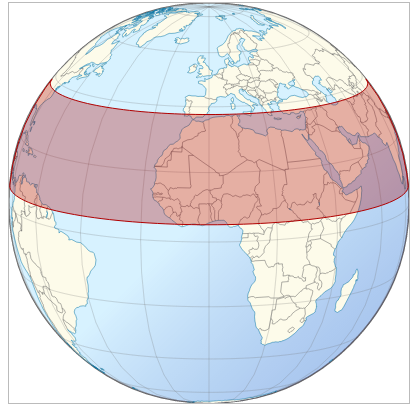

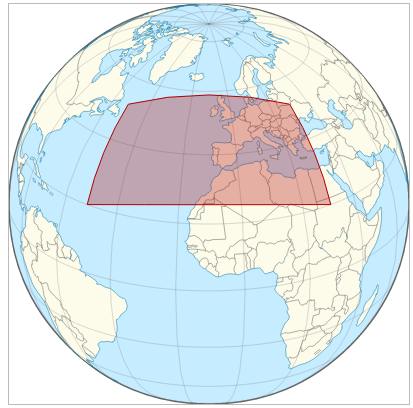

对于更大的区域，它甚至与预期相反(对于一个包围框)：

​

​

如何添加比较优雅的球面弧?

Answer 1

​

​

给定已知的十进制包围框(从这里挖到bb)，例如：

  bounds = [[-50.8,20.0][30,51.5]];
  WNES0 = bounds[0][0], // West    "W":-50.8
  WNES1 = bounds[1][2], // North   "N": 51.5
  WNES2 = bounds[1][0], // East    "E": 30
  WNES3 = bounds[0][3], // South   "S": 20.0

需要一些数学。

// *********** MATH TOOLKIT ********** //
function parallel(φ, λ0, λ1) {
  if (λ0 > λ1) λ1 += 360;
  var dλ = λ1 - λ0,
      step = dλ / Math.ceil(dλ);
  return d3.range(λ0, λ1 + .5 * step, step).map(function(λ) { return [normalise(λ), φ]; });
}
function normalise(x) {
  return (x + 180) % 360 - 180;
}

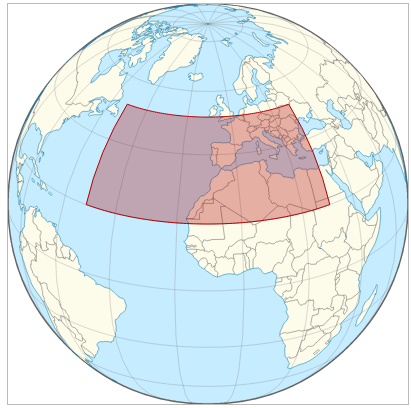

然后，让我们计算多边形的坐标并投影它：

// *********** APPEND SHAPES ********** //
svg.append("path")
.datum({type: "Polygon", coordinates: [
    [[WNES0,WNES3]]
      .concat(parallel(WNES1, WNES0, WNES2))
      .concat(parallel(WNES3, WNES0, WNES2).reverse())
  ]})
.attr("d", path)
.style({'fill': '#B10000', 'fill-opacity': 0.3, 'stroke': '#B10000', 'stroke-linejoin': 'round'})
.style({'stroke-width': 1 });

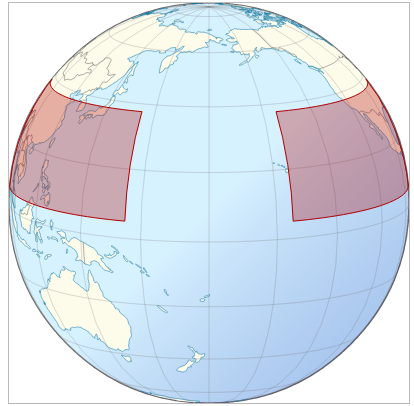

180经线交叉:180经络上的盒需要特殊管理。例如，在⁰东部155号和-155号西部之间的一组太平洋岛屿的本地化最初是.

...with正确旋转(+180⁰)：

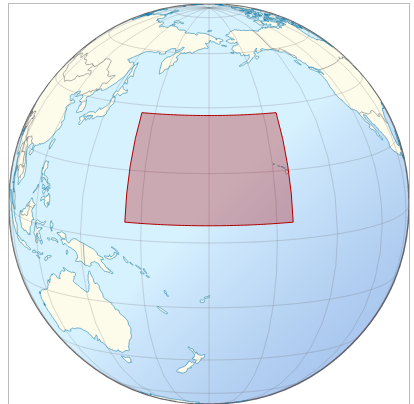

..。用正确的拳击：

​

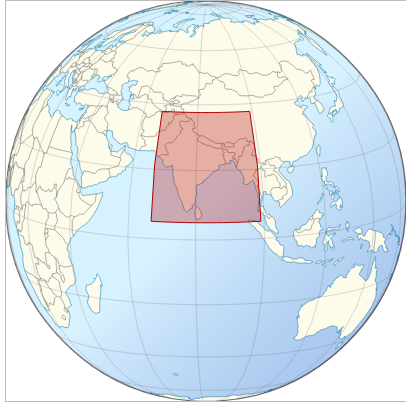

定位器现在完美了！块上的现场演示

var bb = { "item":"India", "W": 67.0, "N":37.5, "E": 99.0, "S": 5.0 },
localisator("body", 200, bb.item, bb.W, bb.N, bb.E, bb.S);

​

​

+1欢迎。

Answer 2

您可以使用在分度发生器中构建的d3来实现以下功能：

var bb = {W: -5.0, N: 50.0, E: 10.0, S: 40.0 };
var arc = d3.geo.graticule()
    .majorExtent([[bb.W, bb.S], [bb.E, bb.N]]);

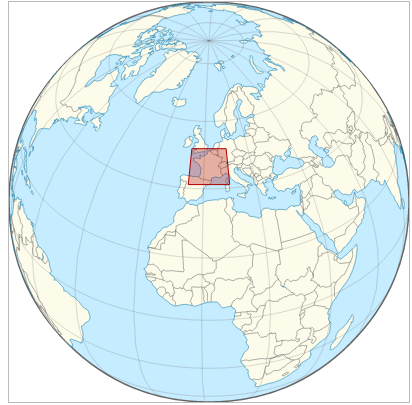

然后使用网格生成器的大纲函数绘制路径：

svg.append("path")
    .attr("class", "arc")
    .attr("d", path(arc.outline()));

​

​

完整的工作示例可以找到这里。
