使用JTAG接口进行编程

Question

我正在开发一个系统，我需要编程的MCU，如PSoC或Atmel SAM4E或飞思卡尔K70系列。目前，我正在使用特定于供应商的IDE和外围设备，比如“来自柏树的MiniProg”对它们进行编程，但我希望有一个通用的编程工具，它使用JTAG接口，不需要任何额外的外围设备，比如MiniProg，但我对此并不熟悉，对如何继续下去也知之甚少。因此，任何关于如何开始设置JTAG编程接口的建议都是受欢迎的。

Answer 1

使用JTAG，您可以完全控制MCU，如闪存和调试它，运行程序，停止它的时候，你想或设置观察点，断点，触发器的内存值等。大多数现代MCU都有JTAG接口。这意味着JTAG模块内置在晶体的系统中。这也意味着单片机有一个物理JTAG线，电触点，其封装引脚。在评估板(也称为初学者工具包)上，这些JTAG引脚组合成一个独立的连接器。在这个连接器应该插入一个JTAG适配器，通常，在另一端的USB总线，转到您的计算机。

它被广泛用于将JTAG连接器放在板设计中，以便在产品的所有生命阶段都具有调试能力。

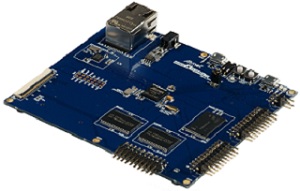

例如，Atmel为Atmel SAM4E提供了一个评估板SAM4E：

​

​

以及它的JTAG仿真器：

​

​

对于其他MCU，您应该始终检查JTAG模拟器与支持的核心之间的兼容性。

Answer 2

在上面的例子中，SAM4E Xplained评估工具包没有JTAG端口，因此它不能与SAM4E模拟器一起使用。
