无法看到ObjectAid UML插件

Question

我设法在我的JUNO中安装了ObjectAid UML。Eclipse版本: 4.2.1。但是，当我试图从我所拥有的类文件创建一个ObjectAid图时，我无法像在这里的图像中看到的那样看到UML：

​

但是，当我试图卸载软件时，我可以在安装软件的列表中看到ObjectAid。有人知道为什么会这样吗？我应该做点什么来激活它吗？我100%肯定安装是正确的，因为我遵循的步骤，从官方网站。

Answer 1

来自ObjectAid一分钟游戏攻略用户手册

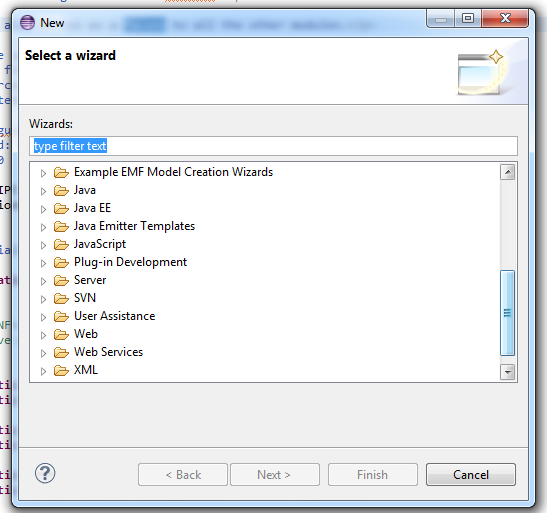

首先，使用“New”向导创建一个空类图。要达到这个目的，只需在要创建类图的包或文件夹中按Ctrl+N即可。

您应该在向导中搜索“类关系图”。

我无法在“朱诺”上证实这一点，但在开普勒对我有用。

Answer 2

安装完成后，您重新启动了eclipse吗？尝试使用-clean选项重新启动eclipse。有时，工作区设置不会立即反映新安装。您应该能够看到UMLDiagram。如果您仍然无法看到它，请尝试在向导中键入类关系图并查看它是否出现。在我的职位上签出快照。

Answer 3

我有同样的问题，我解决了它完全删除插件，并再次安装，但这一次，我确保我跳过许可证所需的插件。另一个可以帮助的因素是以管理员身份运行Eclipse，因为puglins文件夹位于ProgramFiles中。

对象化uml资源管理器，没有授权插件
