条形图的绘图顺序取决于值(ggplot2)

Question

考虑两个系列的值rr1和rr2

rr1 <- c(-1, -0.6, 1.7, 6.3, 9, 10, 8.8, 6.2, 4.5, 4, 3.4)
rr2 <- c(-2.3, -1.8, -4, -5.7, -7.2, -5.6, -2.3, 0.2, -0.3, -1.4, -1.3)

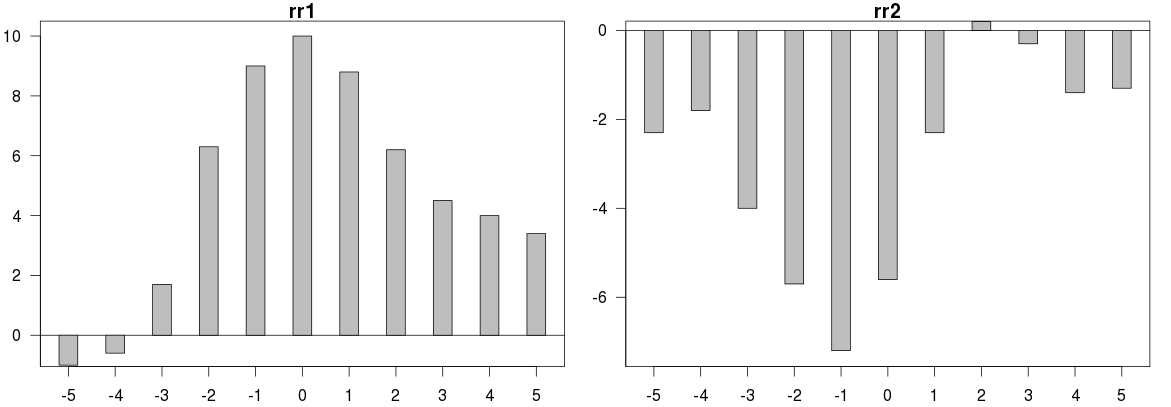

图1：

​

rr1主要为正( x=-5和x=-4除外)，而rr2为阴性(x=2除外)。

使用ggplot2在同一个条形图中对rr1和rr2进行分组(图2)：

dat <- data.frame(
  group = rep(c("rr1", "rr2"), each=11),
  x = rep(-5:5, 2),
  y = c(rr1, rr2)
)
ggplot(dat, aes(x=x, y=y, fill=group)) +
  geom_bar(stat="identity", position="identity", width=0.25) +
  scale_x_continuous(breaks=-5:5) +
  scale_y_continuous(breaks=seq(-10,10,2.5), limits=c(-10,10)) +
  theme(axis.text.x=element_text(size=14), axis.text.y=element_text(size=14), legend.text=element_text(size=14))

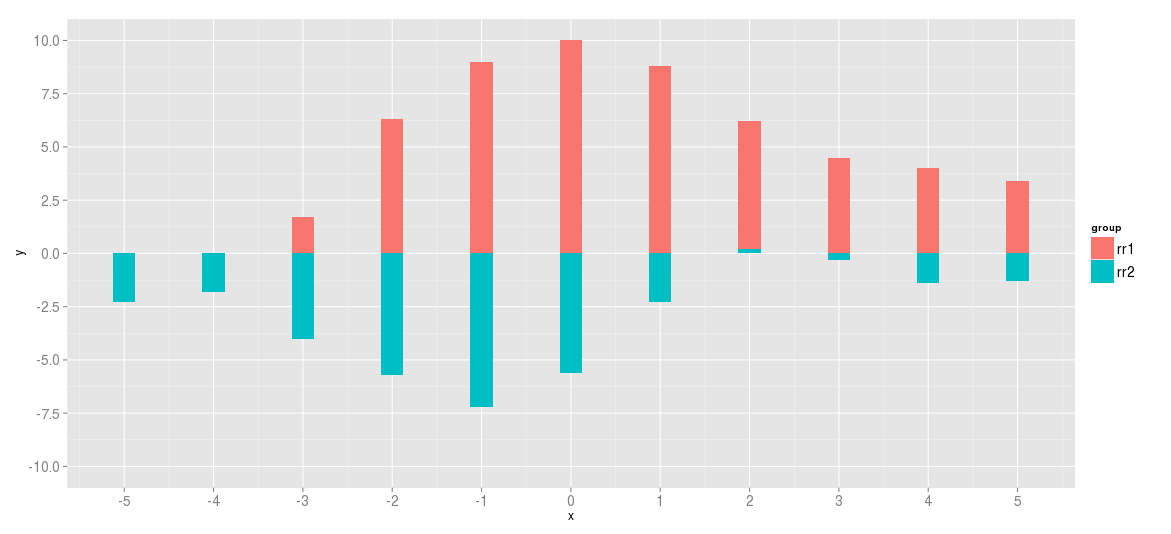

图2：

​

当x等于-5和-4时，是否有一种在rr1上绘制rr2的方法？

Answer 1

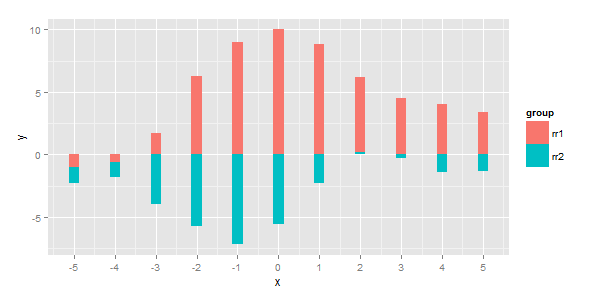

问题是rr2值打印在rr1上，因此有手动解决方案--首先打印所有正的rr1，然后打印所有负的rr2、负的rr1和正的rr2。

rr1 <- c(-1, -0.6, 1.7, 6.3, 9, 10, 8.8, 6.2, 4.5, 4, 3.4)
rr2 <- c(-2.3, -1.8, -4, -5.7, -7.2, -5.6, -2.3, 0.2, -0.3, -1.4, -1.3)

dat <- data.frame(
  group = rep(c("rr1", "rr2"), each=11),
  x = rep(-5:5, 2),
  y = c(rr1, rr2)
)

positive_rr1 <- subset(dat,group=="rr1" & y >=0)
negative_rr1 <- subset(dat,group=="rr1" & y <0)
positive_rr2 <- subset(dat,group=="rr2" & y >=0)
negative_rr2 <- subset(dat,group=="rr2" & y <0)

ggplot(dat, aes(x=x, y=y, fill=group)) +
  geom_bar(data=positive_rr1,stat="identity", position="identity", width=0.25) +
  geom_bar(data=negative_rr2,stat="identity", position="identity", width=0.25) +
  geom_bar(data=negative_rr1,stat="identity", position="identity", width=0.25) +
  geom_bar(data=positive_rr2,stat="identity", position="identity", width=0.25) +
  scale_x_continuous(breaks=-5:5) +
  scale_y_continuous(breaks=seq(-10,10,2.5), limits=c(-10,10)) +
  theme(axis.text.x=element_text(size=14), axis.text.y=element_text(size=14), legend.text=element_text(size=14))

​

​

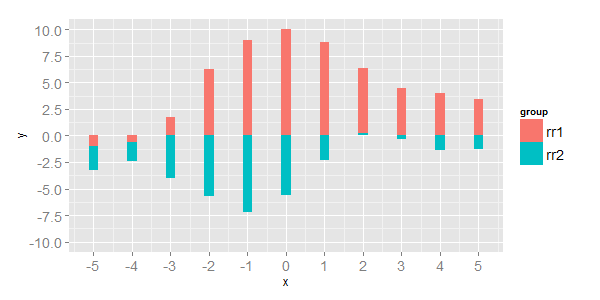

上面的图表不是堆叠的图表，因为rr1是打印在rr2上的，为了得到叠加的图表，我们可以修改dat。

for(i in -5:5){
  if(dat[dat$x==i & dat$group=="rr1","y"] < 0 & dat[dat$x==i & dat$group=="rr2","y"] < 0){
    dat[dat$x==i & dat$group=="rr2","y"] <- dat[dat$x==i & dat$group=="rr2","y"]+
      dat[dat$x==i & dat$group=="rr1","y"]
  }
  if(dat[dat$x==i & dat$group=="rr1","y"] > 0 & dat[dat$x==i & dat$group=="rr2","y"] > 0){
    dat[dat$x==i & dat$group=="rr1","y"] <- dat[dat$x==i & dat$group=="rr2","y"]+
      dat[dat$x==i & dat$group=="rr1","y"]
  }
}

positive_rr1 <- subset(dat,group=="rr1" & y >=0)
negative_rr1 <- subset(dat,group=="rr1" & y <0)
positive_rr2 <- subset(dat,group=="rr2" & y >=0)
negative_rr2 <- subset(dat,group=="rr2" & y <0)

ggplot(dat, aes(x=x, y=y, fill=group)) +
  geom_bar(data=positive_rr1,stat="identity", position="identity", width=0.25) +
  geom_bar(data=negative_rr2,stat="identity", position="identity", width=0.25) +
  geom_bar(data=negative_rr1,stat="identity", position="identity", width=0.25) +
  geom_bar(data=positive_rr2,stat="identity", position="identity", width=0.25) +
  scale_x_continuous(breaks=-5:5) +
  scale_y_continuous(breaks=seq(-10,10,2.5), limits=c(-10,10)) +
  theme(axis.text.x=element_text(size=14), axis.text.y=element_text(size=14), legend.text=element_text(size=14))

​

​
