关于增强MetaFile的解释

Question

最近，我开始学习MFC，到目前为止，我真正感到困惑的第一件事是增强的MetaFiles，特别是这两个函数中边界矩形的用途和区别。

BOOL CreateEnhanced(
   CDC* pDCRef,
   LPCTSTR lpszFileName,
   LPCRECT lpBounds,
   LPCTSTR lpszDescription
);


BOOL PlayEnhMetaFile(
  _In_  HDC hdc,
  _In_  HENHMETAFILE hemf,
  _In_  const RECT *lpRect
);

我编写了一个函数DrawLogo，它创建了如下所示的增强MetaFile：

CMetaFileDC mf;
CString mf_name = CString("name.emf");
CRect bnds = CRect(0,0, 8000, 8000);
mf.CreateEnhanced(pDC, mf_name, &bnds, mf_name);
//some drawing...
mf.CloseEnhanced();

然后，我从另一个功能中“演奏”它：

CString mf_name = CString("name.emf");
DrawLogo(pDC);
HENHMETAFILE hmf;
hmf = GetEnhMetaFile(mf_name);
ENHMETAHEADER mfh;
GetEnhMetaFileHeader(hmf, sizeof(ENHMETAHEADER), &mfh);
int width = mfh.rclBounds.right - mfh.rclBounds.left;
int height = mfh.rclBounds.bottom - mfh.rclBounds.top;

TRACE("WIDTH = %d", width);
TRACE("HEIGHT = %d", height);

PlayEnhMetaFile(pDC->m_hDC, hmf, CRect(0, 0, width, height));

//and I draw a rect using same bounds
CRect frame = CRect(0, 0, width, height);
pDC->Rectangle(&frame);

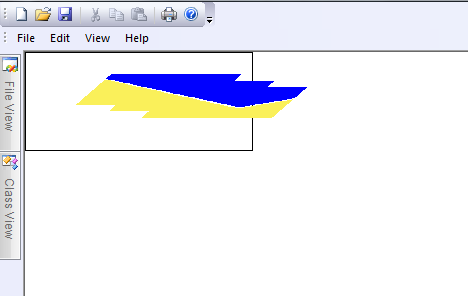

因此，我的预期是图元文件将在frame CRect中，但事实并非如此--图像超出了rect边界。

有人能解释一下吗？谢谢。

编辑：

应要求：

​

​

Answer 1

传递给PlayEnhMetaFile的PlayEnhMetaFile仅用于缩放根据创建图元文件时提供的边界框绘制的图像。如果图元文件在边界框之外绘制，那么它也将在RECT之外绘制。如果您希望将图像裁剪为RECT，那么在播放图元文件之前，在DC上设置一个裁剪区域。如果要缩放图像以使其适合RECT，则在创建图元文件时需要提供正确的边界框。
