C# .NET图表-添加图例滚动条和复选框

Question

我正在使用Visual 2013中的图表类来可视化我的一些数据。然而，我的数据很快产生了许多系列，这是非常重要的，让他们都在一个图表。我限制了图例面积的20%完整的图表面积，所以我几乎不能显示超过7-8图例项目时，我拉伸我的图表到它的最大大小。控制装置只会..。在图例项目的空间耗尽之后。

它不只是写.，它是否有可能添加一个滚动条到图例，并能够看到所有的项目？我知道我可以在某种程度上实现我自己的传奇，但我想从图表类提供的东西中榨取最多。我还想在每个图例项目旁边添加复选框，这将指示是否应该隐藏在图表上。如果没有我自己的图例实现，这能行吗？

此外，我也希望有一个菜单展开右击一个图例项目的几个选项，但这是完全可选的。滚动条和复选框现在是我的主要问题。

谢谢。

Answer 1

一般想法:你必须创建两个图表。一个是主要的，第二个是传奇。如果序列顺序相同，您将拥有相同的系列样式。

用于显示右击图例项目上的弹出：

将ContextMenu (工具箱中的ContextMenuStrip类)连接到图例的图表。

为了向传奇人物展示隐藏系列：

您必须实现MouseClick事件处理程序，并使用数学检查鼠标光标下的对象(GetChildAtPoint()方法不适用于图例项)。等式:是series_index = control_relative_mouse_y / c_legendItemHeight，其中c_legendItemHeight是计算控件高度(单个图例项的高度)所提供的值。您必须将图例图配置为包含LegendStyle到Row、MaximumAutoSize到100、Docking到Left、IsTextAutoFit到false和IsEquallySpacedItems到true。您在图例中定义了3列(一列用于系列样式，第二列用于复选框，第三列用于系列名称)。使用系列CustomProperties保持可见性状态。在check列中，使用此自定义属性(Text = "#CUSTOMPROPERTY(...)")显示check状态。图表不支持自动调整大小。你可以手动完成。在系列加载期间，将图表高度设置为计算值。此值等于_stock.Shares.Count * c_legendItemHeight + 9。其中：_stock.Shares.Count是图例中的项目数，c_legendItemHeight常量的项目高度(整数值，数字栅格，然后18似乎适合我)，9 (似乎是常量)。我知道这不太好，但我找不到更好的解决办法。我在我的例子中添加了502系列，它运行得很好。请确保您的图表中没有任何空白，因为否则您将无法正确计算序列号。

关于“传奇中的许多系列”的问题：

将图例图放入打开AutoScroll属性的面板中。使用上述描述的表达式设置面板和图例高度。

源代码：

    public partial class Form1 : Form
    {
        private const int c_legendItemHeight = 20;
        private const string c_checkCustomPropertyName = "CHECK";
        private const string c_checkedString = "✔"; // see http://www.edlazorvfx.com/ysu/html/ascii.html for more
        private const string c_uncheckedString = "✘";
        private Stock _stock;
        public Form1()
        {
            InitializeComponent();
        }

        private void Form1_Load(object sender, EventArgs e)
        {
            _stock = Stock.Load();

            // mainChart
            mainChart.Legends.Clear();
            foreach (Share share in _stock.Shares)
            {
                Series series = mainChart.Series.Add(share.Name);
                series.ChartType = SeriesChartType.Line;
                foreach (ShareQuotation shareQuotation in share.Quotations)
                {
                    series.Points.AddXY(shareQuotation.Date.ToString(), shareQuotation.Close);
                }
            }

            // LegendChart
            Legend legend = legendChart.Legends[0];
            legendChart.Series.Clear();
            legend.IsTextAutoFit = false;
            legend.IsEquallySpacedItems = true;
            legend.MaximumAutoSize = 100;
            legend.Docking = Docking.Left;
            legend.LegendStyle = LegendStyle.Column;
            legend.Position.Auto = true;
            legend.Position.Width = 100;
            legend.Position.Height = 100;
            legend.CellColumns[1].Text = "#CUSTOMPROPERTY(" +c_checkCustomPropertyName+ ")";

            foreach (Share share in _stock.Shares)
            {
                Series series = legendChart.Series.Add(share.Name);
                series.SetCustomProperty(c_checkCustomPropertyName,c_checkedString);
            }
            legendChart.Height = _stock.Shares.Count * c_legendItemHeight + 9; // 9 - seems to be constant value
            legendPanel.Height = legendChart.Height;

        }



        private void legendChart_MouseClick(object sender, MouseEventArgs e)
        {
            Point mousePosition = legendChart.PointToClient(Control.MousePosition);
            int seriesNo = mousePosition.Y / c_legendItemHeight;
            Series series = legendChart.Series[seriesNo]; // TODO - check if not out of range

            if (e.Button == System.Windows.Forms.MouseButtons.Left)
            {
                // check uncheck series
                if (series.GetCustomProperty(c_checkCustomPropertyName) == c_checkedString)
                {
                    // if checked
                    // uncheck
                    series.SetCustomProperty(c_checkCustomPropertyName, c_uncheckedString);
                    series.CustomProperties = series.CustomProperties; // workaround - trigger change - is this a bug?
                    // hide in mainChart
                    mainChart.Series[seriesNo].Enabled = false;
                }
                else
                {
                    // if unchecked
                    legendChart.Series[seriesNo].SetCustomProperty(c_checkCustomPropertyName, c_checkedString);
                    series.CustomProperties = series.CustomProperties; // workaround - trigger change - is this a bug?
                    // show in mainChart
                    mainChart.Series[seriesNo].Enabled = true;
                }
            }
        }

        private void contextMenu_Opening(object sender, CancelEventArgs e)
        {
            Point mousePosition = legendChart.PointToClient(Control.MousePosition);
            int seriesNo = mousePosition.Y / c_legendItemHeight;
            Series series = legendChart.Series[seriesNo]; // TODO - check if not out of range

            contextMenu.Items.Clear();
            string state = series.GetCustomProperty(c_checkCustomPropertyName) == c_checkedString ? "visible" : "hidden";
            contextMenu.Items.Add("&Some strange action for " + state + " item named " + series.Name);
            contextMenu.Items.Add("&Another action ...");
        }
    }

​

​

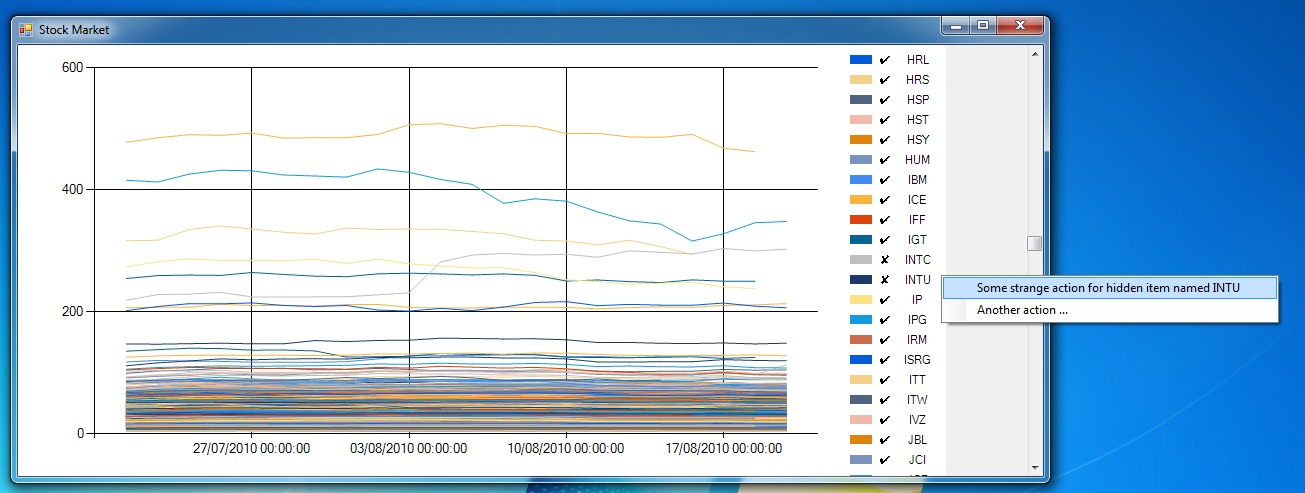

结果应该如下所示：
