Matlab三维剂量阵可视化

Question

我在Matlab中有一个三维矩阵，它对应于一个能量剂量传递矩阵。我正在努力想象和表示矩阵。目前，我正在执行以下操作(thanks to another post)。

diff = double(squeeze(diff));
h = slice(diff, [], [], 1:size(diff,3));
set(h, 'EdgeColor','none', 'FaceColor','interp')
alpha(.1)

​

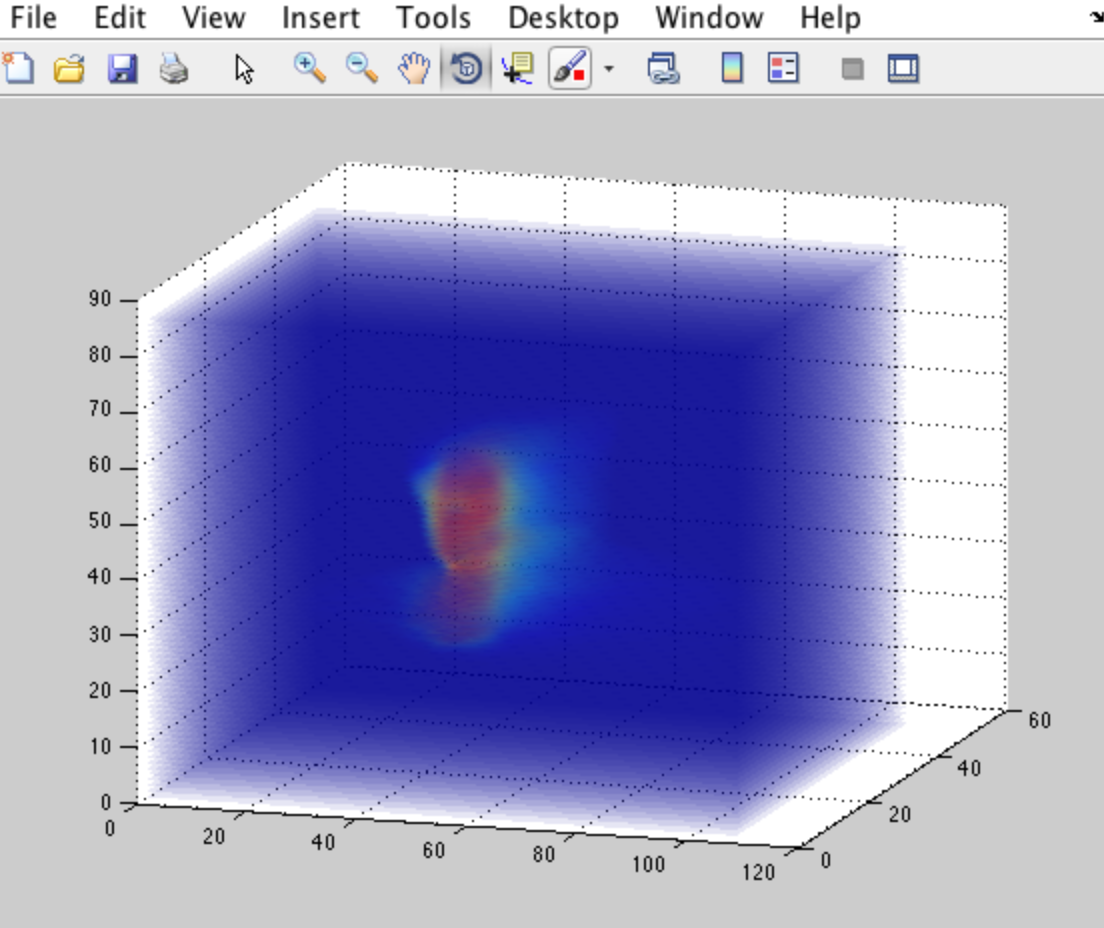

这给了我一个很好的三维图形，但它仍然很难正确地看到它，我必须继续旋转图形，以便能够正确地可视化它。我还使用了：

isosurface(diff,'isovalue')

但同样，我们很难看到任何东西。

我想知道是否有办法去除实际剂量表示周围的蓝色区域，因为蓝色区域对应于0值。也许摆脱这一切可以帮助我看到一个更清晰的画面。

Answer 1

您可以将零设置为nan，这样就不会绘制它们。

diff = double(squeeze(diff));
diff(diff==0)=nan;                              % added line
h = slice(diff, [], [], 1:size(diff,3));
set(h, 'EdgeColor','none', 'FaceColor','interp')
alpha(.1)

示例

使用前面问题中的MRI数据

load mri
D = double(squeeze(D));
D(D==0)=nan;
h = slice(D, [], [], 1:size(D,3));
set(h, 'EdgeColor','none', 'FaceColor','interp')
alpha(.1)

输出

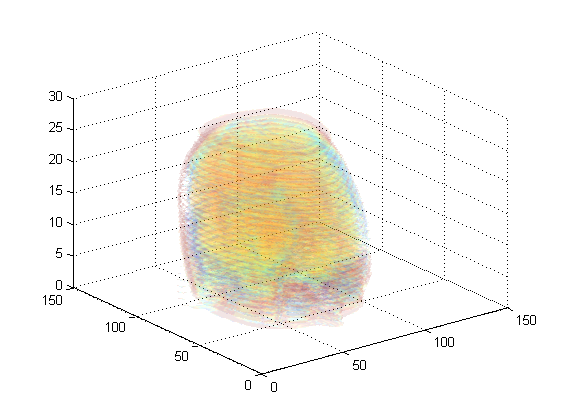

用nan代替零

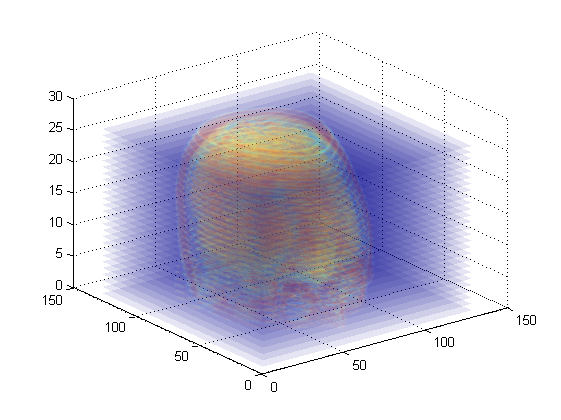

而不用nan替换零

​

Answer 2

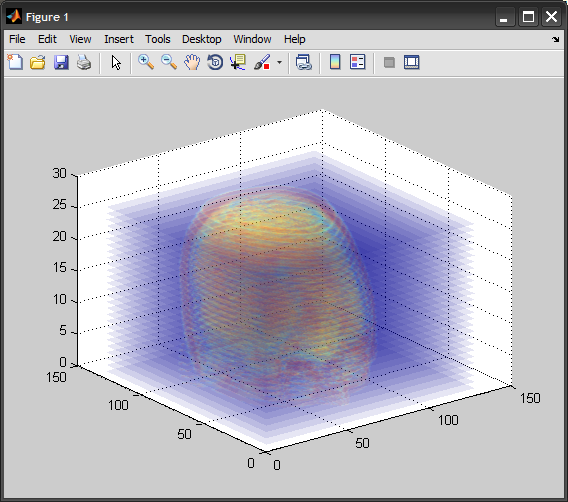

这样做的一种方法是使用NaN不想表示的值复制数据。例如，下面是来自other post的原始示例映像

​

​

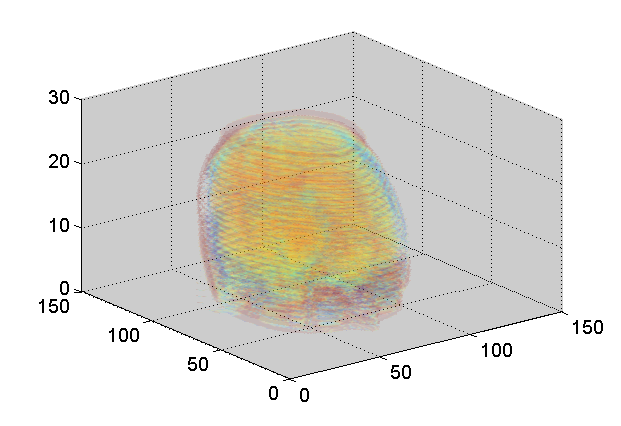

现在，如果我们使用相同的图像数据集，将零替换为NaN，并使用相同的方法绘制：

D(D==0)=NaN;
h = slice(D, [], [], 1:size(D,3));
set(h, 'EdgeColor','none', 'FaceColor','interp')
alpha(.1)

​

​
