C64上的稳定光栅

Question

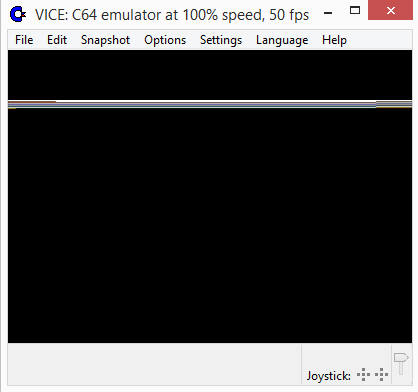

使用6510组装商品64，我试图创造一个稳定的光栅效果。使用双IRQ原理，我在屏幕上画了一些光栅线。我垫与NOPs匹配63个周期的每一个正常扫描线，和23个周期为每坏线。我意识到，我需要设置一个特定的起跑线，以便将我的第8次迭代与一条坏线相匹配，但是无论我把第一行放在哪一行，或者我使用什么NOPs组合，我都不能正确地确定时间。我想要完整的线条，而不是“断裂”。有人能看出我做错了什么吗？代码是在踢汇编程序格式。这是一张截图：

​

​

.pc = $0801 "Basic upstart"
:BasicUpstart($8000)

.pc = $8000 "Program"

  jsr $ff81

  sei
  lda #$35
  sta $01

  jsr setupInterrupts
  cli

  jmp *

setupInterrupts:
  lda #<int1
  ldy #>int1
  sta $fffe
  sty $ffff

  lda #$01
  sta $d01a
  lda #$7f
  sta $dc0d
  sta $dd0d
  lda $dc0d
  lda $dd0d
  lda #$1b
  sta $d011
  lda #$01
  sta $d019

  lda start
  sta $d012

  rts

start:
  .byte 56

int1:
  pha txa pha tya pha

  :STABILIZE()

.for (var i=0; i<7; i++) {
  inc $d020   // 6 cycles
  inc $d021   // 6 cycles
  nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop // 24*2=48 cycles
  bit $ea     // 3 cycles
              // = 63 cycles
}
  inc $d020   // 6 cycles
  inc $d021   // 6 cycles
  nop nop nop nop // 4*2=8 cycles
  bit $ea     // 3 cycles
              // = 23 cycles (badline)

  lda #$00
  sta $d020
  sta $d021

  lda start
  sta $d012

  lda #<int1
  ldy #>int1
  sta $fffe
  sty $ffff

  lda #$01
  sta $d019

  pla tay pla tax pla

  rti


.macro STABILIZE() {

  lda #<nextRasterLineIRQ
  sta $fffe
  lda #>nextRasterLineIRQ
  sta $ffff

  inc $d012

  lda #$01
  sta $d019

  tsx

  cli

  nop nop nop nop nop nop nop nop

nextRasterLineIRQ:
  txs

  ldx #$08
  dex
  bne *-1
  bit $00

  lda $d012
  cmp $d012

  beq *+2
}

Answer 1

据我所知，你的问题不是你的光栅条在闪烁(即你的光栅中断是稳定的)，而是你在屏幕上画的光栅条的第二行不是完全红色的。

你的问题是台词不好。(见1)

当你稳定了你的光栅中断，与你张贴的代码，你的“实际代码”将开始运行在第4周期的光栅线$3A。

你的光栅条的第二行，你想要背景色和边框颜色是红色，是一条不好的线条。(这是光栅行的30亿美元。因为$D011 = $1B，这是一个坏行，因为$D011和$D012的下3位是相同的)

在这条糟糕的线路上，第一个INC (INC . $D020)设法运行，因此边框颜色变成红色。然后，第二个公司(公司$D021)开始运行，但国际中心接管之前，它完成，因此，您的公司的$D021是没有完成后，国际中心已将巴士送回。(这是43个周期后-即将背景颜色设置为红色被延迟了43个周期)。

您几乎得到了它，但是坏行位于与您的代码预期不同的栅格线上，您需要“推送几个周期”，以便两个INC在被国际中心中断之前都在坏行上执行。(如果您希望在国际中心接管之前执行这两个INC，那么在坏行的第4周期开始执行这两个INC就为时已晚了)

更新示例：

尝试替换代码的以下部分：

.for (var i=0; i<7; i++) {
  inc $d020   // 6 cycles
  inc $d021   // 6 cycles
  nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop // 24*2=48 cycles
  bit $ea     // 3 cycles
              // = 63 cycles
}

  inc $d020   // 6 cycles
  inc $d021   // 6 cycles
  nop nop nop nop // 4*2=8 cycles
  bit $ea     // 3 cycles
              // = 23 cycles (badline)

在这方面：

// a delay to get to some cycle at the end of the raster-line, so we have time to execute both inc's on
// each successive raster-line - in particular on the badlines before the VIC takes over the bus.
.for (var i=0; i<28; i++) nop

// just for illustrative purposes - not cool code :)
.for (var i=0; i<8*6; i++) {
  inc $d020   // 6 cycles
  inc $d021   // 6 cycles
  .if ([i & %111] == 0) {
      // badline
      nop nop nop nop // 4*2=8 cycles
  } else {
      // non-badline
      nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop nop // 24*2=48 cycles
      bit $ea     // 3 cycles
                  // = 63 cycles
  }
}

(警告:就内存而言，这段代码非常浪费内存-同样的效果可以很容易地用普通循环来实现)(如果您不打算显示字符图形，则可以通过修改$D011，而不是改变延迟，而不是将坏行推开)。

尝试签出HOXS64模拟器中的机器代码监视器。对于调试时间相关的问题来说，这是非常完美的。它显示了在任何给定时间你所处的光栅线的哪个周期(+它可以在中断时中断)。

希望这有所帮助:)

注意，我还没有仔细检查过你的稳定光栅程序中的陷阱，但它似乎是好的-方法是正确的，你没有任何闪烁。如果你开始得到闪烁的光栅条，你知道该修复什么。;)

如果有人读了这篇文章，不知道什么是坏话：

酷参考文献：

1在vic文章中读到了更多关于“坏行”的文章(或“vic-圣经”，它应该被称为)：http://csdb.dk/release/?id=44685 (PDF)或http://vice-emu.sourceforge.net/plain/VIC-Article.txt (TXT)。另见增编：http://vice-emu.sourceforge.net/plain/VIC-Addendum.txt

基本上，当国际中心芯片开始绘制第一条光栅线的文本线，它从CPU偷40-43周期(见下文为什么不总是43)。这些光栅线被称为“坏线条”。在一条糟糕的线路上，只有20-23个周期可用，而不是63个周期。

(更准确地说，当$D011的3位最低位等于$D012的3位(我们不在边框，屏幕没有被$D011的4位“关闭”)时，就会出现坏行)

国际中心芯片使用这43个周期中的最后40个来读取将显示在文本行上的40个字符。在这40个周期中，CPU不能执行任何指令。

然而，在这43个周期的前3个周期中，CPU实际上可以执行其指令的“写周期”--但只执行写周期，而不是读周期。(请参阅2)因此，如果您的操作码时间正确，您可以在这三个周期内执行您的指令的一些周期。(注意:只有三个写周期的指令是"brk"，这通常是无用的，所以在实践中，您最多只能使用这3个周期中的2个来做有用的事情)。

注意，除了偷坏线的周期外，国际中心还将从光栅线上的CPU窃取带有精灵的循环。

2 (参见"64doc“)以了解c64不同指令的哪个周期是写周期：http://vice-emu.sourceforge.net/plain/64doc.txt。

(表中写周期标记为"W“，读周期标记为"R")

X ...And在http://codebase64.org上有很多好文章

Answer 2

为了使光栅线自由闪烁，需要一些额外的诡计来稳定时间。原因是，您永远无法确定光栅例程是在行的开头执行的，但取决于CPU“离开”主程序代码的位置，浪费了大量未知的周期来执行最后一次操作。要达到这个目标，有不同的方法，您应该查看Codebase64上的Codebase64页面，以了解更多关于这个主题的内容，并获得一些示例代码。然而，一旦你建立了一个稳定的光栅时机，你的方法看起来不错。

Answer 3

如果我没记错的话(几年前的20+ )。

由于小的中断抖动，不太可能获得完全稳定的光栅效果的时间；因此，无论您在软件中做什么，您将有一个“闪烁”点在一条扫描线开始。

要解决这个问题，请使用精灵来隐藏闪烁的点。
