乳胶字体样式问题--使用amsmath和sfmath进行绘图标记

Question

我有一个关于在python中使用TeX的问题。

我启用了下列软件包：

import numpy
import matplotlib
import matplotlib.pyplot as plt

matplotlib.rc('text', usetex = True)
matplotlib.rc('font', **{'family' : "sans-serif"})
params = {'text.latex.preamble' : [r'\usepackage{siunitx}', r'\usepackage{sfmath}']}
plt.rcParams.update(params)

这样做的原因可以在我的previous question中找到。

但是，我现在也可以使用amsmath包的字体了。当我把它包含在对角线中时，它就没有反应。我所需要的amsmath就是用"a“标记一个图的x轴。

为了向你们展示我所拥有的

​

​

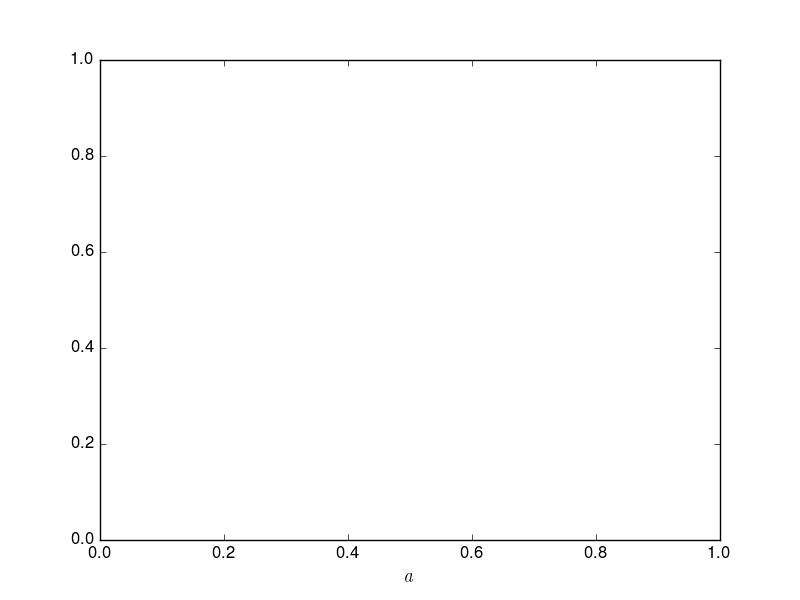

我想要什么(关于x标签)：

​

​

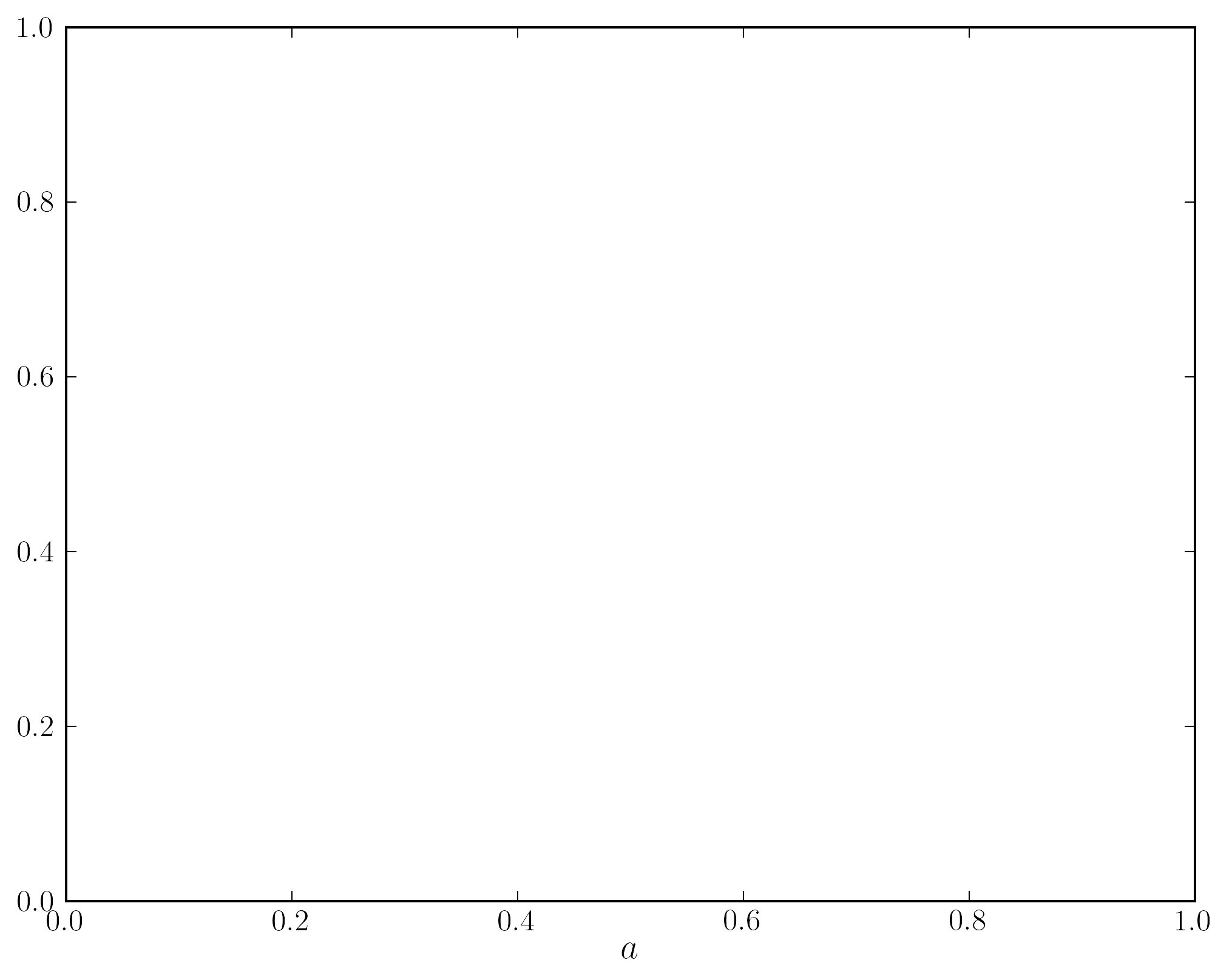

请注意，为了生成第二个图像，我将sfmath更改为amsmath。这立刻就把x和y-滴答弄乱了。这是我不想发生的事。

是否可以将单个字母/单词的字体样式更改为amsmath的字体样式？这样，我将只能使用该字体样式时，指示我的数字的x标签。

另一种方法是在sfmath中用amsmath代替params，并确保滴答看上去像第一个图像。

谢谢

在附带说明中，这些数字是使用以下方法创建的：

fig = plt.figure()

ax1 = fig.add_subplot(1, 1, 1)
ax1.set_xlabel(r"$a$", fontsize = 14)

plt.show()

Answer 1

使用第二种方法，我们可以实现您想要的目标:使用amsmath，然后将滴答标签更改为不同的字体。这是一个黑客比这里列出的其他答案，但它最接近实现你想要的。

诀窍是使用amsmath并让Matplotlib按照通常的方式呈现所有内容，最后，用原始的sans-serif字体重新设置滴答标签。我不确定这是否完全颠覆了usetex，但如果是这样的话，就会出现TeX呈现标签和Matplotlib呈现标签的奇怪组合。看上去很棒！

重要的代码是

fontProperties = {'family':'sans-serif', 'weight': 'normal', 'size': 12}
ax1.set_xticklabels(ax1.get_xticks(), fontProperties)
ax1.set_yticklabels(ax1.get_yticks(), fontProperties)

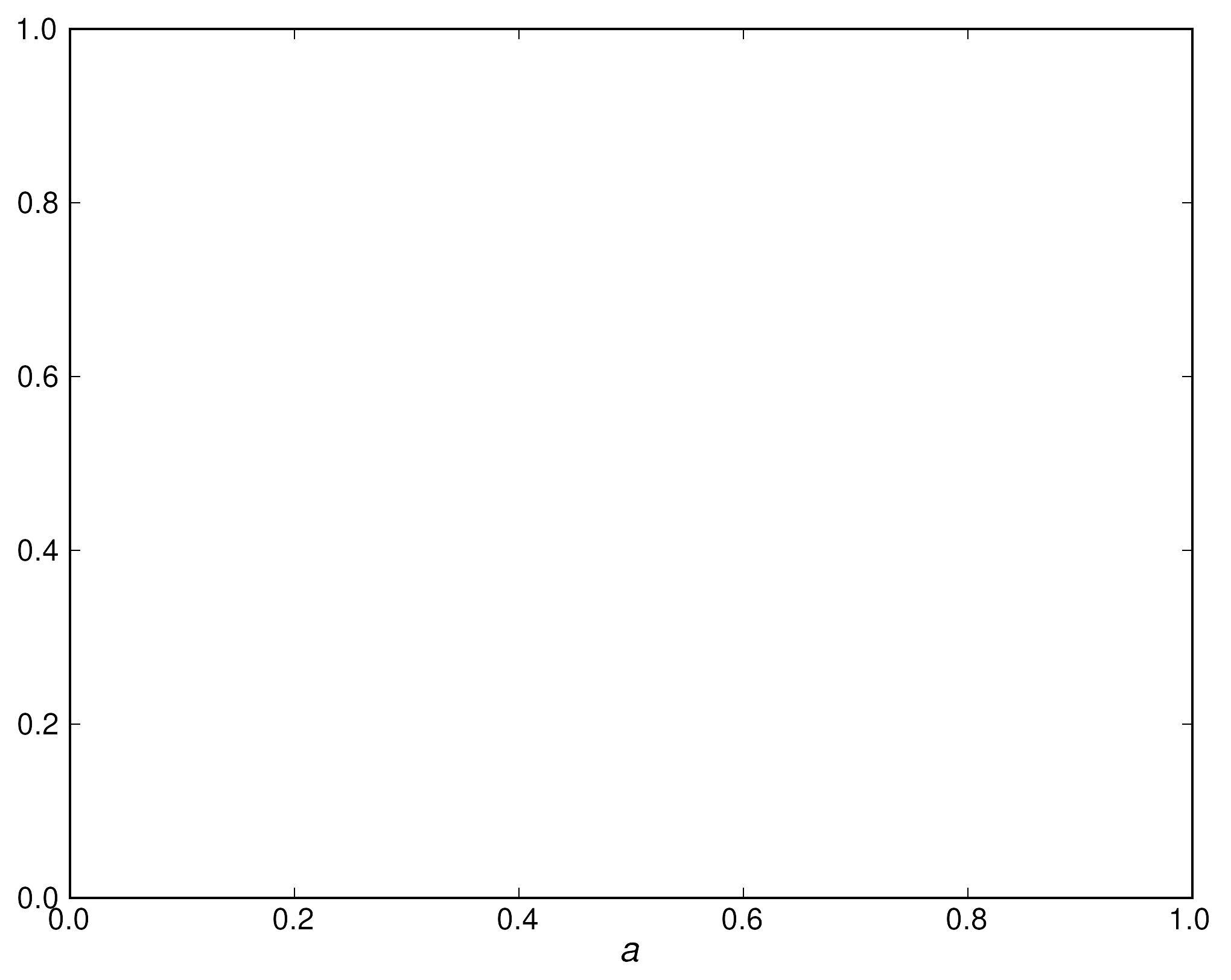

将其添加到脚本的末尾并添加amsmath将提供以下内容：

import numpy
import matplotlib
import matplotlib.pyplot as plt

matplotlib.rc('text', usetex = True)
matplotlib.rc('font', **{'family' : "sans-serif"})
params = {'text.latex.preamble' : [r'\usepackage{siunitx}', r'\usepackage{amsmath}']}
plt.rcParams.update(params)

fig = plt.figure(figsize=(8,6))
ax1 = fig.add_subplot(1, 1, 1)
ax1.set_xlabel(r"$a$", fontsize = 14)

fontProperties = {'family':'sans-serif', 'weight': 'normal', 'size': 12}
ax1.set_xticklabels(ax1.get_xticks(), fontProperties)
ax1.set_yticklabels(ax1.get_yticks(), fontProperties)

​

​

Answer 2

我认为没有放入$ ... $的所有内容都是以普通文本形式呈现的。然后我们就可以独立定义一个文本字体和一个数学字体。但是，滴答标签受LaTeX数学字体的影响，如您的问题中所示。这很奇怪，matplotlib以某种方式封装了数学环境中的所有滴答标签。因此，这里的基本挑战是，勾标和轴标签都是用相同的字体呈现的。现在，我们可以利用多个数学字母来破解这个问题。然后，您将不得不在各地使用类似\mathrm{}之类的东西。

然而，我的假设是，最初的问题是你不喜欢计算机现代字体中的滴答标签。因此，我的建议是将整个字体更改为看起来很棒的字体，用于滴答标签和轴标签。我发现Libertine就是这样一种字体。我并不100 %确定matplotlib是如何包装文本的，因此我建议定义文本和数学字体，两者很好地结合在一起。这可以通过newtx LaTeX包来实现。使用lualatex，序言可以保持相当干净，以实现我们想要的，我们使用了一个现代化的工具。根据http://matplotlib.org/users/pgf.html的说法，LuaLaTeX被官方支持通过PGF后端生成PDF数据。所以，这就是我提议的代码：

import matplotlib as mpl
mpl.use('pgf')
import matplotlib.pyplot as plt

pgf_with_lualatex = {
    "text.usetex": True,
    "pgf.rcfonts": False,   # Do not set up fonts from rc parameters.
    "pgf.texsystem": "lualatex",
    "pgf.preamble": [
        r'\usepackage[libertine]{newtxmath}',
        r'\usepackage[no-math]{fontspec}',
        r'\usepackage{libertine}',
        ]
}
mpl.rcParams.update(pgf_with_lualatex)

fig = plt.figure()
ax1 = fig.add_subplot(1, 1, 1)
ax1.set_xlabel("$a b c$", fontsize = 14)
plt.savefig('figure.pdf')

我们通过将rcfonts设置为False，以及通过在LaTeX序言中设置文本和数学字体来对字体进行绝对控制。为了让no-math设置数学字体，需要fontspec包的newtxmath选项。

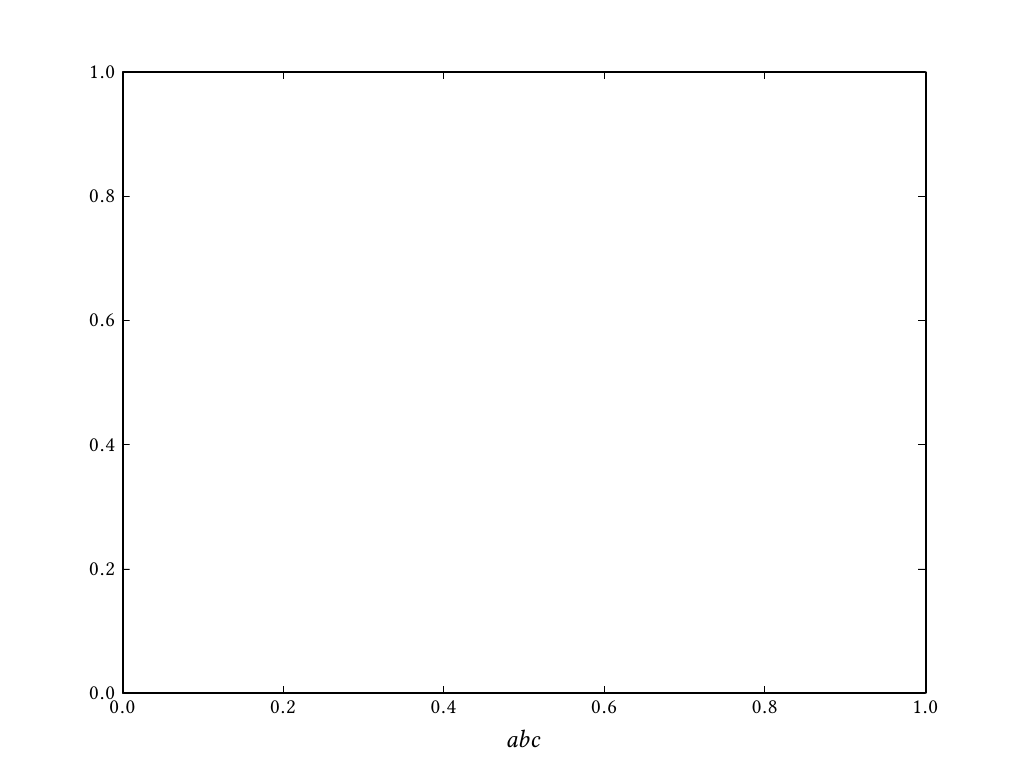

制作的PDF看起来不错，这是一个截图：

​
