C++ DirectX 9径向(派)菜单

Question

在 9中呈现径向菜单(带有DirectX动态数)的最简单方法是什么？

​

​

void DrawMenu(int x, int y, int radius, int width, int segments, LPDIRECT3DDEVICE9 dev){
    Draw2DCircle(x, y, radius, D3DCOLOR_RGBA(0, 255, 255, 255), dev);
    Draw2DCircle(x, y, radius-width, D3DCOLOR_RGBA(0, 255, 255, 255), dev);

    float innerX, innerY, outerX, outerY;

    float Theta;


    for (int i = 0; i < segments; i++){
        Theta = i * (2*PI / segments);

        innerX = (radius - width)*cos(Theta) + x;
        innerY = (radius - width)*sin(Theta) + y;

        outerX = (radius)*cos(Theta) + x;
        outerY = (radius)*sin(Theta) + y;

        DrawLine(innerX, innerY, outerX, outerY, D3DCOLOR_RGBA(0, 255, 255, 255), dev);
    }

}

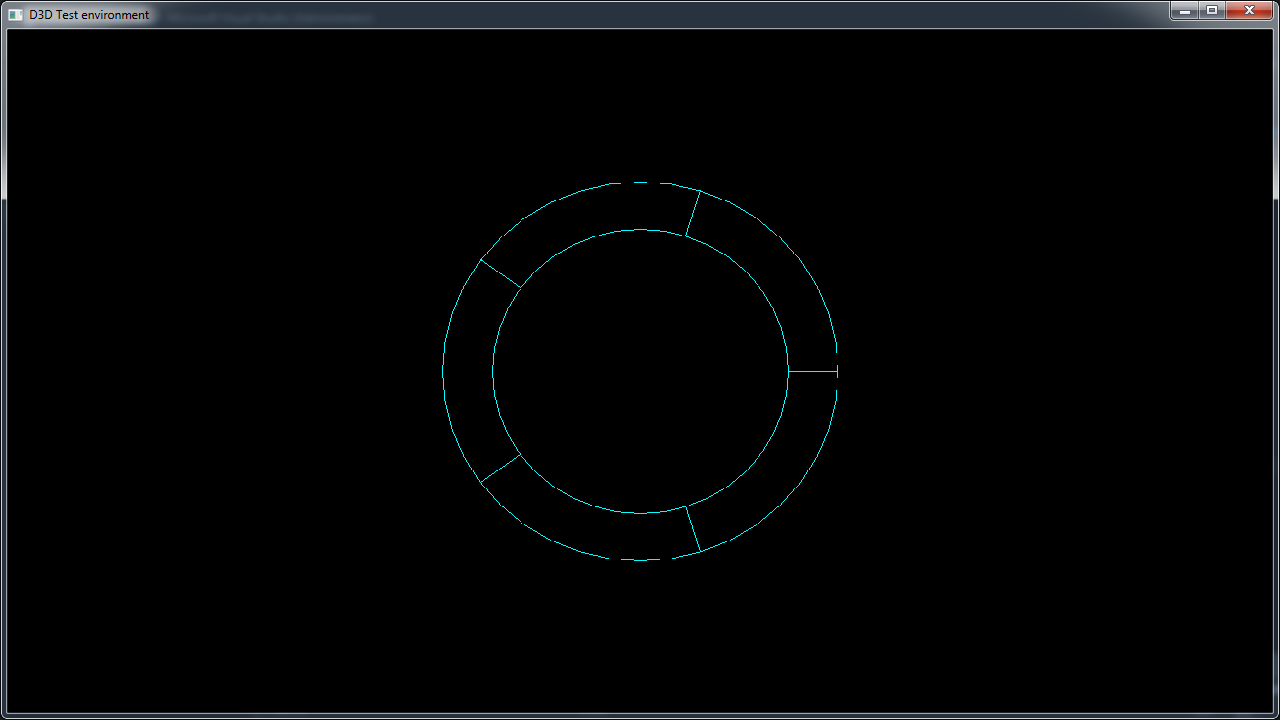

我照马里奥说的做了，这就像一种魅力，但是.我需要做什么，菜单会被着色吗？

选举职能：

void DrawLine(int x1, int y1, int x2, int y2, D3DCOLOR color, LPDIRECT3DDEVICE9 dev){
    D3DTLVERTEX Line[2];
    Line[0] = CreateD3DTLVERTEX(x1, y1, 0.0f, 1.0f, color, 0.0f, 0.0f);
    Line[1] = CreateD3DTLVERTEX(x2, y2, 0.0f, 1.0f, color, 0.0f, 0.0f);

    dev->SetFVF(D3DFVF_TL);
    dev->SetTexture(0, NULL);
    dev->DrawPrimitiveUP(D3DPT_LINESTRIP, 2, &Line[0], sizeof(Line[0]));}


void Draw2DCircle(int x, int y, float radius, D3DCOLOR color, LPDIRECT3DDEVICE9 dev){

    const int NUMPOINTS = 40;
    D3DTLVERTEX Circle[NUMPOINTS + 1];

    int i;
    float X;
    float Y;
    float Theta;

    float AngleBetweenPoints;

    AngleBetweenPoints = (float)((2 * PI) / NUMPOINTS);

    for (i = 0; i <= NUMPOINTS; i++)

    {
        Theta = i * AngleBetweenPoints;
        X = (float)(x + radius * cos(Theta));
        Y = (float)(y - radius * sin(Theta));
        Circle[i] = CreateD3DTLVERTEX(X, Y, 0.0f, 1.0f, color, 0.0f, 0.0f);
    }

    dev->SetFVF(D3DFVF_TL);
    dev->SetTexture(0, NULL);
    dev->DrawPrimitiveUP(D3DPT_LINESTRIP, NUMPOINTS, &Circle[0], sizeof(Circle[0]));}

自定义顶点结构

struct D3DTLVERTEX{
    float fX;
    float fY;
    float fZ;
    float fRHW;
    D3DCOLOR Color;
    float fU;
    float fV;};

Answer 1

对于未来的问题，你应该包括一些代码，这样人们就可以帮助你找出你犯了什么错误，而不是(重新)从头开始写所有东西。

考虑以下未经测试的伪代码。您可能需要更多的调整和/或修复一些bug(从内存中编写此代码，而不是在某些dev环境中运行)。

• 我只画一个空的圆圈。将其扩展到绘制一个环应该是很简单的，这实际上意味着添加第二个较小的圆。
• 要画一个圆圈，通常要使用固定数量的点。假设我们至少要用30英镑。
• 在分布相等的情况下，这意味着我们将得到每个段的30 / number_of_segments点。但是有一个问题:在某些情况下，段的结尾应该在两个点之间，所以最好对每个段使用30 / number_of_segments + 1点。
• 一旦建立起来，就很容易使用极坐标来定义所有的点：
  • 第一点具有start = segment_number * (360 / number_of_segments)的角度。
  • 最后一点是end = (segment_number + 1) * (360 / number_of_segments)的角度。
  • 其余的点平均分布在start和end之间。

​

• 要获得笛卡尔坐标，只需使用三角函数(r是半径，a是角度)： X=r* cos(a)；y=r* sin(a)；
• 有了你所有的观点，这应该是很容易创建一些可见的几何学。请记住，您可能需要添加一些偏移，以移动圆/环以及。
