GraphicsPath AddArc

Question

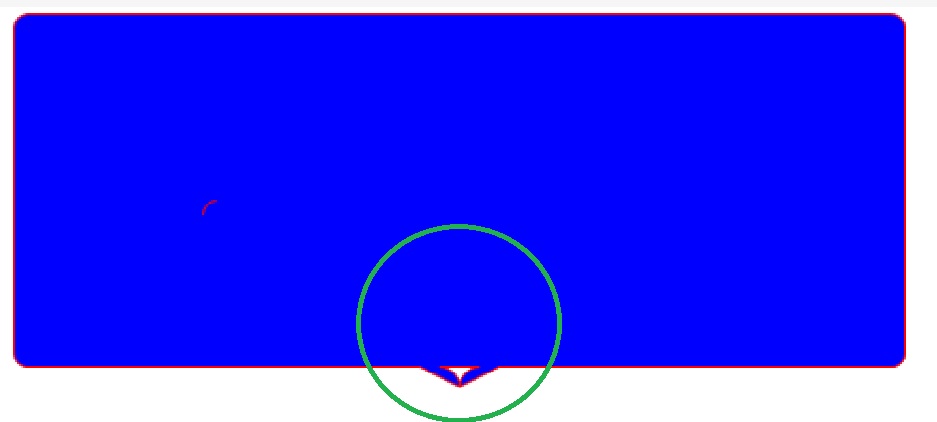

我试图创建一个弹出泡泡，在底部有一个圆形的矩形和一个东西，我在下面的图片上用绿色圈起来：

​

​

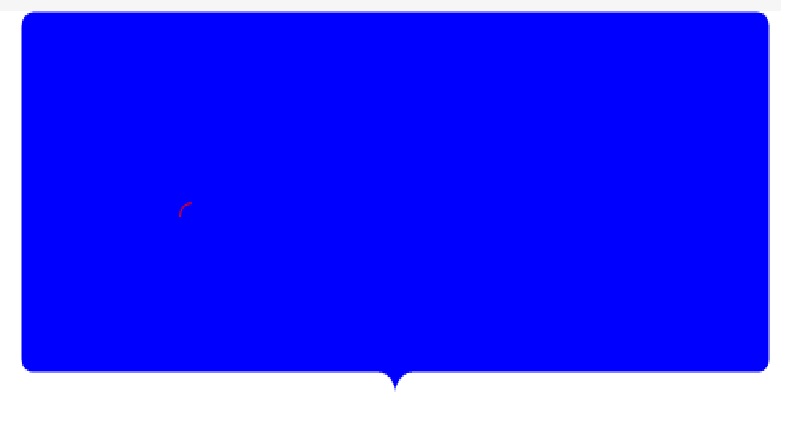

但正如你已经猜到的，这不是我想要的样子，而是：

​

​

我想出了如何像我应该的那样画它，但在这种情况下，当我在我的路径周围加上边框时，它将这个小三角形和圆形矩形分开。

下面是我正在使用的代码：

public static GraphicsPath CreateBubblePath(Rectangle rect, int radius)
{
    GraphicsPath p = new GraphicsPath();
    GraphicsPath p2 = new GraphicsPath();
    p.StartFigure();
    p2.StartFigure();

    int pointHeigt = 3 * radius;

    //Top Left Corner
    p.AddArc(rect.X, rect.Y, 2 * radius, 2 * radius, 180, 90);

    //Top Edge
    p.AddLine(rect.X + radius, rect.Y, rect.X + rect.Width - radius, rect.Y);

    //Top Right Corner
    p.AddArc(rect.X + rect.Width - 2 * radius, rect.Y, 2 * radius, 2 * radius, 270, 90);


    //Right Edge
    p.AddLine(rect.X + rect.Width, rect.Y + radius, rect.X + rect.Width, rect.Y + rect.Height - radius - pointHeigt);

    //Bottom Right Corner
    p.AddArc(rect.X + rect.Width - (2 * radius), rect.Y + rect.Height - radius - pointHeigt, 2 * radius, 2 * radius, 0, 90);

    //Bottom Edge 1/2
    //METHOD 1
    p.AddLine(rect.X + rect.Width - radius, rect.Y + rect.Height - 2 * radius, rect.X + (rect.Width / 2) + pointHeigt, rect.Y + rect.Height - 2 * radius);

    p.AddArc(rect.X + (rect.Width / 2), rect.Y + rect.Height - 2 * radius , pointHeigt, pointHeigt, 180, 90);
    p.AddArc(rect.X + (rect.Width / 2) - pointHeigt, rect.Y + rect.Height - 2 * radius, pointHeigt, pointHeigt, 270, 90);

    p.AddLine(rect.X + (rect.Width / 2) - pointHeigt, rect.Y + rect.Height - 2 * radius, rect.X + radius, rect.Y + rect.Height - 2 * radius);

    //METHOD 2///////////////////////////////////////
    //p.AddLine(rect.X + rect.Width - radius, rect.Y + rect.Height - 2 * radius, rect.X + radius, rect.Y + rect.Height - 2 * radius);
    //p2.AddArc(rect.X + (rect.Width / 2), rect.Y + rect.Height - 2 * radius, pointHeigt, pointHeigt, 180, 90);
    //p2.AddArc(rect.X + (rect.Width / 2) - pointHeigt, rect.Y + rect.Height - 2 * radius, pointHeigt, pointHeigt, 270, 90);
    //p2.CloseFigure();
    ////////////////////////////////

    //Bottom Left Corner
    p.AddArc(rect.X, rect.Y + rect.Height - radius - pointHeigt, 2 * radius, 2 * radius, 90, 90);

    //Left Edge
    p.AddLine(rect.X, rect.Y + rect.Height - radius - pointHeigt, rect.X, rect.Y + radius);

    p.CloseFigure();
    //METHOD 2
    //p.AddPath(p2, true);
    return p;
}

Answer 1

我认为弧形的角度才是问题所在。

我把它们改成了这个：

p.AddArc(rect.X + (rect.Width / 2), rect.Y + rect.Height - 2 * radius, pointHeigt, pointHeigt, 270, -90);
p.AddArc(rect.X + (rect.Width / 2) - pointHeigt, rect.Y + rect.Height - 2 * radius, pointHeigt, pointHeigt, 0, -90);

矩形底部的点现在看起来是正确的。

有关弧形角度的信息可以在用于GraphicsPath.AddArc的MSDN页面上找到，特别是在备注部分：

该弧线沿着以指定矩形为界的椭圆的周长进行跟踪。弧的起始点是由椭圆的x轴顺时针方向(在0度角处)测量开始角的度数来确定的。端点也是通过从起始点顺时针方向测量扫描角中的度数来定位的。如果扫描角大于360度或小于-360度，则弧分别被扫360度或-360度。

Answer 2

好的，我不知道我可以在sweepAngle中添加一个负数，所以知道我只更改了以下2行：

从…

p.AddArc(rect.X + (rect.Width / 2), rect.Y + rect.Height - 2 * radius , pointHeigt, pointHeigt, 180, 90);
p.AddArc(rect.X + (rect.Width / 2) - pointHeigt, rect.Y + rect.Height - 2 * radius, pointHeigt, pointHeigt, 270, 90);

至：

    p.AddArc(rect.X + (rect.Width / 2), rect.Y + rect.Height - 2 * radius , pointHeigt, pointHeigt, 270, -90);
    p.AddArc(rect.X + (rect.Width / 2) - pointHeigt, rect.Y + rect.Height - 2 * radius, pointHeigt, pointHeigt, 0, -90);
