具有3种或更多设计模式的类图

Question

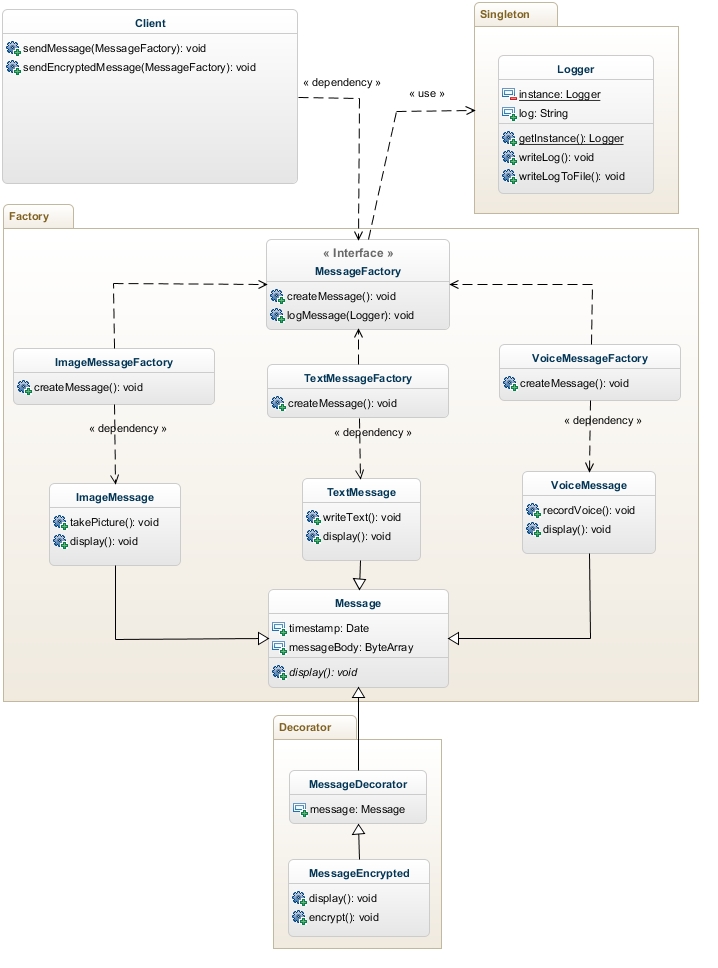

我在大学里有个任务，要用UML创建一个简单应用的模型。该模型应该使用3-4种不同的设计模式。因为我在UML方面很糟糕，有人能检查一下我做的这件事是否有意义吗？如果不是，我应该如何修改它？有什么想法吗?如何在这个小怪物里面再包含一个设计模式？

​

​

Answer 1

在语义上，它看起来是正确的(因为缺少更多的背景信息)。

即使没有添加更多的模式，您的关系图也太复杂，难以理解。另一方面，您的设计思想不应该受到屏幕分辨率的图表大小的限制。

解决办法很简单--分而治之。)把你的图表分成几个小的，每一个都有一个清晰的焦点。这不会改变您的模型含义-每个元素都可以显示在许多图表上。

我建议使用以下图表：

• 包图只显示包及其依赖关系这是非常重要的，与体系结构相关的关系图，系统上的“鸟视图”。
• 每个包的类图，显示其内部结构。添加包内容所依赖的外部类(或由它们使用)也是有效的。

给每个图表一个有意义的名字和一个简短的解释。
