java中的企业架构师脚本:如何改变连接器的方式？

Question

我试图改变连接活动图中两个元素的连接器的方式。我使用来自sparx的Java (eaapi.jar)。我的功能是连接两个元素：

public void connectTwoElements(Element source, Element target) {
    Connector con = source.GetConnectors().AddNew("","ControlFlow");
    con.SetSupplierID(target.GetElementID());
    con.Update();
    source.GetConnectors().Refresh();
}

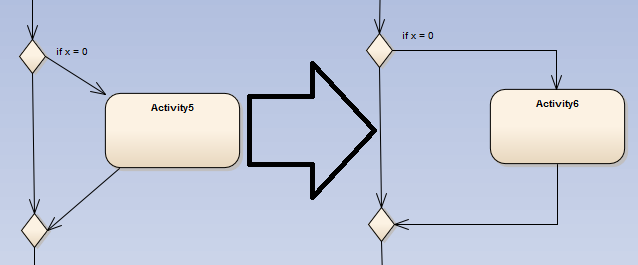

我的目标是改变连接器的方式，就像下面正确的场景一样。连接器到目标元素的方式应该有一个边缘点来创建一个90°的角度。

我没有找到类Connector的任何属性来实现它。我希望我可以使用这样的函数: myConnector.addBetweenPoint(int，int )；

也许任何人都能帮我：)

你好，菲尔

编辑：

在Nizam Mohamed和Uffe在下面帮助我之后，我修改了我的方法：

 public void connectTwoElements(Element source, Element target, String connectorLabel) {
    Connector con = source.GetConnectors().AddNew(connectorLabel,"ControlFlow");
    con.SetSupplierID(target.GetElementID());
    con.Update();
    source.GetConnectors().Refresh();
    diagram.GetDiagramLinks().Refresh();

    //change style of diagram link
    Collection<DiagramLink> diagramLinks = diagram.GetDiagramLinks();
    for(DiagramLink dl : diagramLinks){
        if(dl.GetConnectorID()==con.GetConnectorID()){
            dl.SetStyle("Mode=3;TREE=LV;");
            dl.Update();
            diagram.GetDiagramLinks().Refresh();
            break;
        }
    }
}

在添加新连接器后，刷新图的集合DiagramLinks很重要，因为否则集合DiagramLinks中无法使用DiagramLink来更改样式。当然，在更改样式之后，您必须再次刷新它。

Answer 1

您可以将线条设置为正交-平方或横向-垂直来实现这一点。为此，您需要获取DiagramLink并设置其样式。

下面是一些组合

(对正交平方) Mode=3;TREE=OS；

(横向垂直) Mode=3;TREE=LV；

Answer 2

就像元素一样，其在一个特定图中的可视化表示是由一个DiagramObject表示的，DiagramLink控制一个图中一个连接器的显示。因此，如果您希望在不影响任何其他关系图的情况下更改连接器的外观，则需要从DiagramLink检索相关的Diagram.DiagramLinks并对其进行更改。

按照建议的路线不存在任何方法，因此最简单的方法可能是绘制一些看起来像您想要的连接器，然后检查数据库(t_connector和t_diagramlinks)以查看该几何图形的表示方式。
