Graphics.DrawHalfCirle & Graphics.DrawPartialCircle

Question

我试图在位图上画半圆和半圆(全部是黑线)。

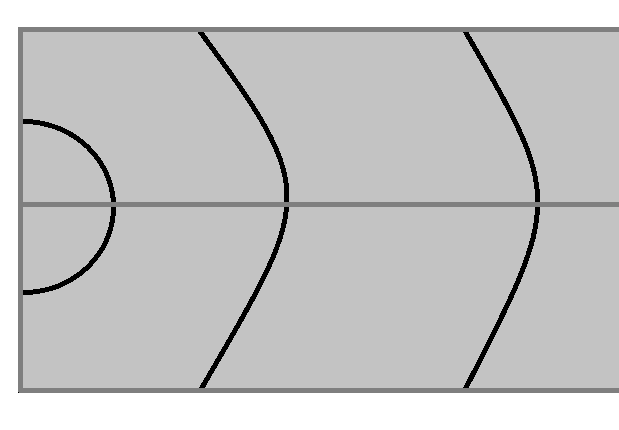

我的预期结果如下：

​

我目前的结果如下：

​

我试过很多不同的选择，但看起来不错。

using (var b = new Bitmap(200, 100, PixelFormat.Format24bppRgb))
{
   using (var g = Graphics.FromImage(b))
   {
      g.FillRectangle(new SolidBrush(Color.LightGray), 0, 0, 200, 100);

      // RED COLOR
      Rectangle rec = new Rectangle(-15, 50, 70, 100);
      g.DrawRectangle(new Pen(Color.Red, 1f), rec);
      g.DrawArc(new Pen(Color.Red, 3f), rec, 50, 100);

      // WHITE COLOR
      Rectangle rec = new Rectangle(10, 50, 70, 70);
      g.DrawRectangle(new Pen(Color.White, 1f), rec);
      g.DrawEllipse(new Pen(Color.White, 3f), rec);
   }
}

但这看起来总是完全错误的，在数小时后，我无法找到控制输出的方法。

问题：

是否有一种简单的方法可以使用C#在图形对象中设计目标图像上的3条黑线?？

Answer 1

要做到这一点，最简单的方法是画出三个同心圆，然后让剪裁来处理其中两个落在绘图区域之外的事实。

实现基于弧的绘图的方法可能是从同心圆开始(因此您知道您在正确的位置有凸起)，然后将DrawEllipse更改为DrawArc，将开始角和扫描角设置为正确的值。

开始角是从x轴(向圆周中心右侧的水平线)测量的，所以对于较小的弧线，你需要一个大约305度的角度。从那里你需要它画大约90度。外弧将是相似的，但一个较小的弧度，所以它可能从330度左右，扫描大约60度。

Answer 2

解决方案似乎是在位图边界外绘制一个矩形，并使用graphic.DrawEllipse方法绘制曲线。

下面是工作代码的一个片段：

    Pen pen = new Pen(Color.White);

    Rectangle rec = new Rectangle(-30, 50, 100, 100);
    g.DrawEllipse(pen, rec);
    rec = new Rectangle(-30, 10, 150, 150);
    g.DrawEllipse(pen, rec);
    rec = new Rectangle(-30, -30, 200, 200);
    g.DrawEllipse(pen, rec);

感谢汉斯·帕桑特向我指出了这一思路。
