php图分离

Question

我试图在PHP的帮助下创建RRD图，以便跟踪服务器的接种物、外部设备和计数器。

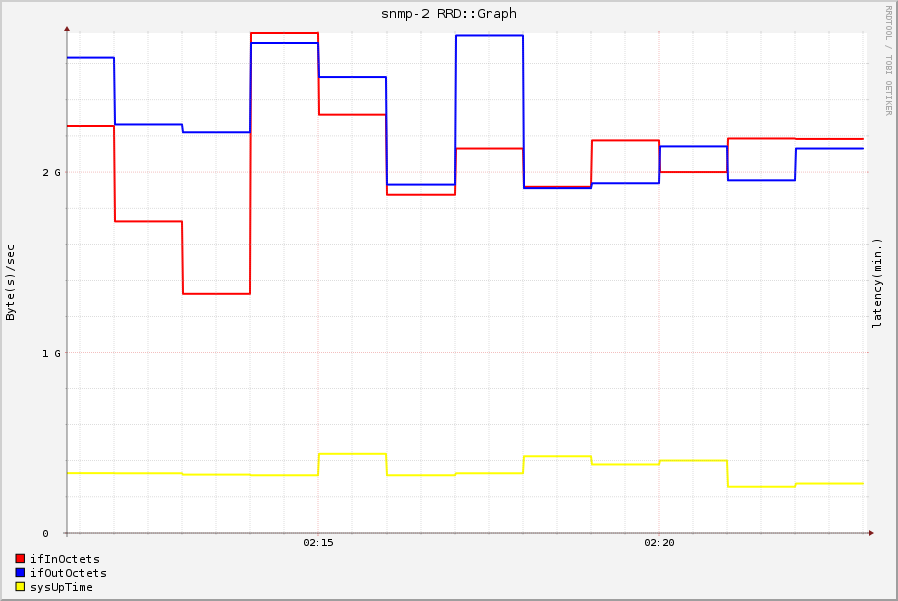

到目前为止，脚本按预期的方式运行，但是当我试图生成两个或更多的独立图时，我的问题就出现了。我正在努力制作(每小时、每周等)图表。我认为通过创建一个循环可以解决我的问题，因为我已经在几个小时和几天内拆分了RRA。不幸的是，我最终得到了两个图，它们按预期同时更新，但绘制相同的东西。有没有遇到过类似的问题？我用RRD::Simple在perl中应用了相同的程序，这里非常容易，几乎所有东西都是自动调整的。

​

​

我在代码的一个工作示例中提供了尽可能少的数据，因为代码有点长：

<?php

$file = "snmp-2";
$rrdFile = dirname(__FILE__) . "/snmp-2.rrd";
$in = "ifInOctets";
$out = "ifOutOctets";
$count = "sysUpTime";
$step = 5;
$rounds = 1;
$output = array("Hourly","Daily");

while (1) {
  sleep (6);

  $options = array(
           "--start","now -15s", // Now -10 seconds (default)
           "--step", "".$step."",
           "DS:".$in.":GAUGE:10:U:U",
           "DS:".$out.":GAUGE:10:U:U",
           "DS:".$count.":ABSOLUTE:10:0:4294967295",
           "RRA:MIN:0.5:12:60",
           "RRA:MAX:0.5:12:60",
           "RRA:LAST:0.5:12:60",
           "RRA:AVERAGE:0.5:12:60",
           "RRA:MIN:0.5:300:60",
           "RRA:MAX:0.5:300:60",
           "RRA:LAST:0.5:300:60",
           "RRA:AVERAGE:0.5:300:60",
           );


  if ( !isset( $create ) ) {

    $create = rrd_create(
             "".$rrdFile."",
             $options
             );

    if ( $create === FALSE ) {
      echo "Creation error: ".rrd_error()."\n";
    }
  }

  $t = time();

  $ifInOctets = rand(0, 4294967295);
  $ifOutOctets = rand(0, 4294967295);
  $sysUpTime = rand(0, 4294967295);

  $update = rrd_update(
               "".$rrdFile."",
               array(
                 "".$t.":".$ifInOctets.":".$ifOutOctets.":".$sysUpTime.""
                 )
               );

  if ($update === FALSE) {
    echo "Update error: ".rrd_error()."\n";
  }

  $start = $t - ($step * $rounds);

  foreach ($output as $test) {

    $final = array(
           "--start","".$start." -15s",
           "--end", "".$t."",
           "--step","".$step."",
           "--title=".$file." RRD::Graph",
           "--vertical-label=Byte(s)/sec",
           "--right-axis-label=latency(min.)",
           "--alt-y-grid", "--rigid",
           "--width", "800", "--height", "500",
           "--lower-limit=0",
           "--alt-autoscale-max",
           "--no-gridfit",
           "--slope-mode",
           "DEF:".$in."_def=".$file.".rrd:".$in.":AVERAGE",
           "DEF:".$out."_def=".$file.".rrd:".$out.":AVERAGE",
           "DEF:".$count."_def=".$file.".rrd:".$count.":AVERAGE",
           "CDEF:inbytes=".$in."_def,8,/",
           "CDEF:outbytes=".$out."_def,8,/",
           "CDEF:counter=".$count."_def,8,/",
           "COMMENT:\\n",
           "LINE2:".$in."_def#FF0000:".$in."",
           "COMMENT:\\n",
           "LINE2:".$out."_def#0000FF:".$out."",
           "COMMENT:\\n",
           "LINE2:".$count."_def#FFFF00:".$count."",
           );

    $outputPngFile = rrd_graph(
                   "".$test.".png",
                   $final
                   );

    if ($outputPngFile === FALSE) {
      echo "<b>Graph error: </b>".rrd_error()."\n";
    }

  } /* End of foreach function */

  $debug = rrd_lastupdate (
               "".$rrdFile.""
               );

  if ($debug === FALSE) {
    echo "<b>Graph result error: </b>".rrd_error()."\n";
   }

  var_dump ($debug);

  $rounds++;

} /* End of while loop */

?>

Answer 1

几个问题。

首先，RRD的定义有5秒的步骤，RRAs的步骤是12x5s=1min和300x5s=25min。它们的长度也只有60行，因此它们分别只有1小时和25小时。这样你就永远得不到每周的图表了！您需要添加更多的行；而且这一步看起来相当短，您可能需要一个小时图的较小步骤RRA，对于每周图可能需要一个更大的步骤RRA。

其次，还不清楚如何调用图函数。您似乎是在具体说明：

"--start","".$start." -15s",
"--end", "".$t."",
"--step","".$step."",

..。这将迫使它使用5s间隔(不可用，因此1分钟总是会被使用)，而图形只适用于从开始到最后更新的时间窗口，而不是您所要求的“每小时”或“每日”。

请注意，您定义的RRA没有定义您所要求的图形的时间窗口。此外，仅仅因为定义了多个RRA，并不意味着您将得到多个图，除非oyu用不同的参数两次调用图函数。

如果您想要每日图表，请使用

"--start","end - 1 hour",
"--end",$t,

不要指定一个步骤，因为无论如何都将使用最合适的可用步骤。对于每日图表，请使用

"--start","end - 1 day"
"--end",$t,

同样，不需要指定步骤。

希望这能让事情变得更清楚一些。大多数RRD图形选项都有合理的默认值，而且RRDTool非常擅长根据图形大小、时间窗口和DEF语句选择要使用的正确RRA。
