清晰变角图像的图像识别

Question

问题

我有一张从摇摆车里拍下来的照片。为了简单起见，我把它转换成黑白图像。下面是一个例子：

​

​

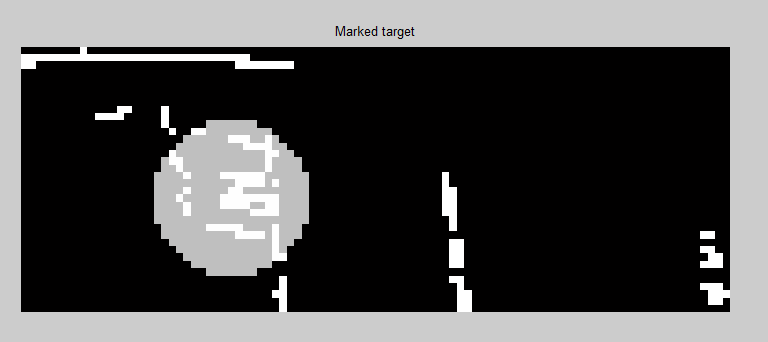

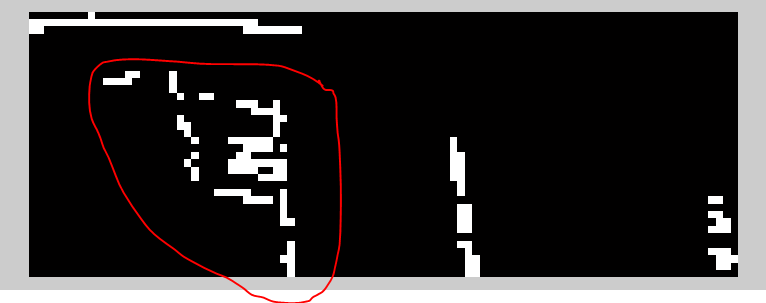

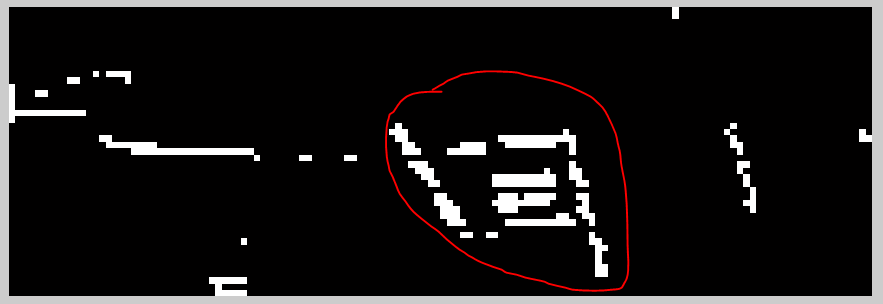

该图像显示高强度返回，并在其中有一个模式，发现它所有的有效图像是以红色圈。该图像可以从多个角度拍摄取决于车辆的旋转。另一个例子是：

​

​

这里的意图是试图识别该模式存在的图片单元格。

电流接近

到目前为止，我已经尝试了几种方法，我正在使用Matlab进行测试，但最终将在c++中实现。算法的时间效率是可取的，然而，我对任何建议都感兴趣。

SURF (加速鲁棒特征)特征识别

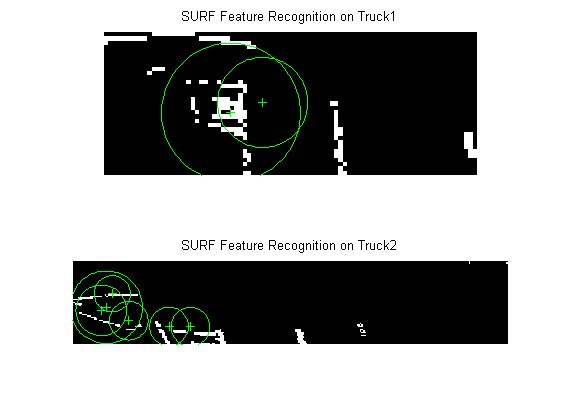

我尝试了默认的matlab实现冲浪尝试查找功能。Matlab SURF能够在两个示例中识别特征(与上面的不同)，但是它无法识别常见的特征：

​

​

我知道这些点是不同的，但是模式还是可以识别的。我尝试了多组图片，几乎从来没有共同点。从阅读有关冲浪，似乎它是不健全的倾斜图像无论如何。可能会对这里的预处理提出一些建议？。

模板匹配

因此，模板匹配是尝试的，但肯定不是理想的应用程序，因为它是不健全的规模或倾斜的变化。我对预处理的想法持开放态度，以解决这个问题。这可能是相当容易，一些关于图片上的额外信息的讨论提供了进一步下去。

现在让我们研究模板匹配:假设我们有以下两个图像作为模板和当前图像：

​

​

模板是从最正面的图像中选择的。在一个非常相似的图像上使用它，我们可以匹配这个位置：

​

​

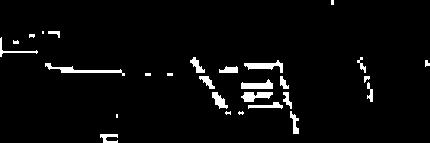

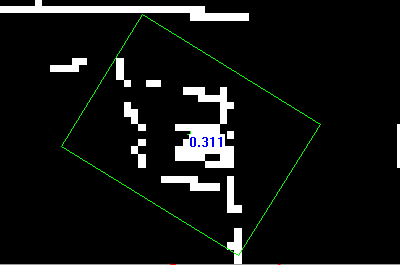

但是如果我们把图片换到一个不同的角度，它就不起作用了。当然，我们期望这样做，因为模板不再像图像中的模式：

​

​

所以我们显然也需要做一些预处理工作。

Hough线与RANSAC

Hough线和RANSAC可能能够为我们识别这些线，但是我们如何获得模式位置呢？

其他我还不知道的

我是非常新的图像处理领域，所以我想听到任何其他的技术，将适合这个简单但困难的图像识别问题。

传感器及其将如何帮助预处理

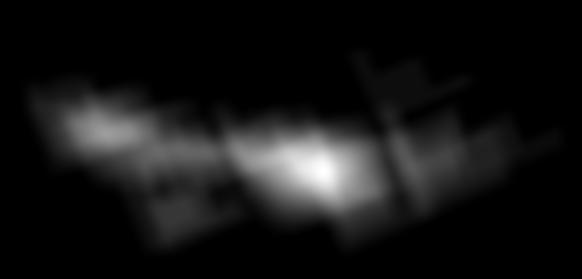

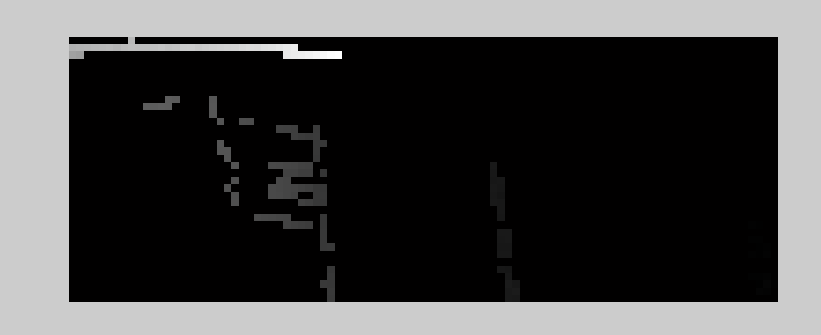

该传感器是一种三维激光，为本实验制作了一幅图像，但仍保留着距离信息。如果我们用从0到255缩放的距离来绘制，我们会得到以下图像：

​

​

打火机更远的地方。这肯定可以帮助我们对齐图像，的一些想法，最好的方式？。到目前为止，我已经想到了一些事情，比如计算不是0的细胞的法线，我们也可以做一些梯度下降或者最小二乘拟合，这样距离上的差值是0，这样就可以对齐图像，使其始终是直线的。问题是，实心的白色条纹离得更远？也许我们能把它分割开？我们在算法上建立了一些算法，所以我们需要小心，这样才不会变成怪物。

任何帮助或想法都将是伟大的，我很高兴调查任何严肃的答案！

Answer 1

我想出了下面的程序来分割区域，希望通过模板匹配找到感兴趣的模式。我添加了一些评论和图片标题来解释流程和一些由此产生的图像。希望能帮上忙。

im = imread('sample.png');
gr = rgb2gray(im);
bw = im2bw(gr, graythresh(gr));

bwsm = imresize(bw, .5);

dism = bwdist(bwsm);
dismnorm = dism/max(dism(:));
figure, imshow(dismnorm, []), title('distance transformed')

eq = histeq(dismnorm);
eqcl = imclose(eq, ones(5));
figure, imshow(eqcl, []), title('histogram equalized and closed')

eqclbw = eqcl < .2; % .2 worked for samples given
eqclbwcl = imclose(eqclbw, ones(5));
figure, imshow(eqclbwcl, []), title('binarized and closed')

filled = imfill(eqclbwcl, 'holes');
figure, imshow(filled, []), title('holes filled')

% -------------------------------------------------
% template
tmpl = zeros(16);
tmpl(3:4, 2:6) = 1;tmpl(11:15, 13:14) = 1;
tmpl(3:10, 7:14) = 1;

st = regionprops(tmpl, 'orientation');
tmplAngle = st.Orientation;
% -------------------------------------------------

lbl = bwlabel(filled);
stats = regionprops(lbl, 'BoundingBox', 'Area', 'Orientation');
figure, imshow(label2rgb(lbl), []), title('labeled')

% here I just take the largest contour for convenience. should consider aspect ratio and any
% other features that can be used to uniquely identify the shape
[mx, id] = max([stats.Area]);
mxbb = stats(id).BoundingBox;

% resize and rotate the template
tmplre = imresize(tmpl, [mxbb(4) mxbb(3)]);
tmplrerot = imrotate(tmplre, stats(id).Orientation-tmplAngle);

xcr = xcorr2(double(filled), double(tmplrerot));
figure, imshow(xcr, []), title('template matching')

调整大小的图像：

​

​

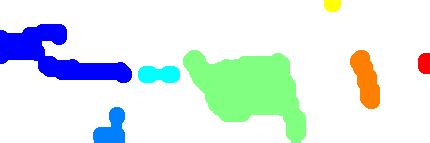

分段：

​

​

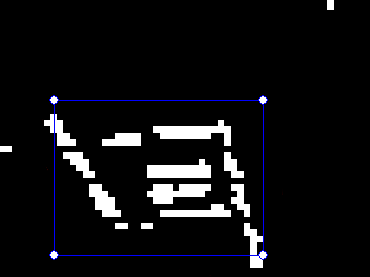

模板匹配：

​

​

Answer 2

鉴于图像质量很差(低分辨率+二值化)，我更喜欢模板匹配，因为它基于简单的全局相似性度量，并且不试图进行任何特征提取(样本中没有可靠的特征)。

但您将需要应用模板匹配与旋转。一种方法是预先计算模板的旋转实例，对每个角度执行匹配，并保持最佳状态。

​

​

​

​

可以在比较中集成深度信息(如果这有帮助的话)。

Answer 3

这与我们在实验室处理的手绘字符识别问题非常相似，因为目标模式是二进制的，分辨率低，容易发生适度的变形。

根据我们的经验，我不认为冲浪是正确的方式，正如在其他地方指出，这假设一个连续的2D图像，而不是二进制，并将打破在你的情况。模板匹配对这种二值图像也不好-你的像素只需要稍微错对以返回一个低匹配分数，因为在像素值中没有局部的空间相干性，以减少窗口的轻微失调。

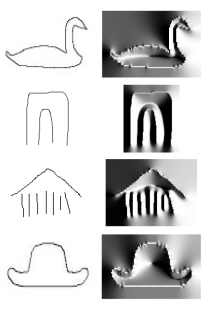

我们的方法是在这种情况下尝试将二进制图像“转换”为连续或“灰度”图像。例如，见下文：

​

​

这些转换是通过运行一个一阶导数边缘检测器来实现的，例如Convolve3x3模板0 0 0；1 0 -1；0 0 0，并将其转到图像I上以得到dI/dx和dI/dy。在任何像素处，我们都可以从这两个字段得到边缘方向atan2(dI/dy，dI/dx)。我们将此信息视为已知的素描像素(问题中的白色像素)和未知的黑色像素。然后，我们使用拉普拉斯平滑假设，从白色像素外推黑色像素的值。详细情况见本文件：

http://personal.ee.surrey.ac.uk/Personal/J.Collomosse/pubs/Hu-CVIU-2013.pdf

如果这是一个主要的麻烦，你可以尝试使用距离转换代替，方便在Matlab使用bwdist，但它不会给出准确的结果。

现在我们有了“连续”图像(如上面右边的图像栏)。灰度模式对图像中的局部结构进行编码，并且更适合基于梯度的描述符，如SURF和模板匹配。

我的预感是先尝试模板匹配，但由于这是仿射敏感的，所以我会一路走下去，再次使用一种像我们在上面的论文中那样的“猪/袋”视觉词汇方法来匹配这些模式。

我们发现这条管道可以给出基于草图的形状识别的最先进的结果，我的PhD学生已经成功地用于后续的象形文字匹配工作，因此我认为它可以很好地处理您在示例图像中所呈现的那种模式。
