解释递归树遍历的最佳UML图是什么？

Question

我想解释一下我的C#代码，它遍历用于代码分析的解析树。它类似于以下内容，但更长：

    private void traverse(ParseTreeNode node)
    {
        if (node.ChildNodes.Count == 0)
        {
            return;
        }

        switch (node.Term.Name.ToUpper())
        {
            case "FILE":
                traverse(node.ChildNodes[0]);
                return;

            case "PROGRAM":
                traverse(node.ChildNodes[0]);
                return;

            //etc.
        }
    }

什么是最合适的UML图来显示这一点？谢谢

Answer 1

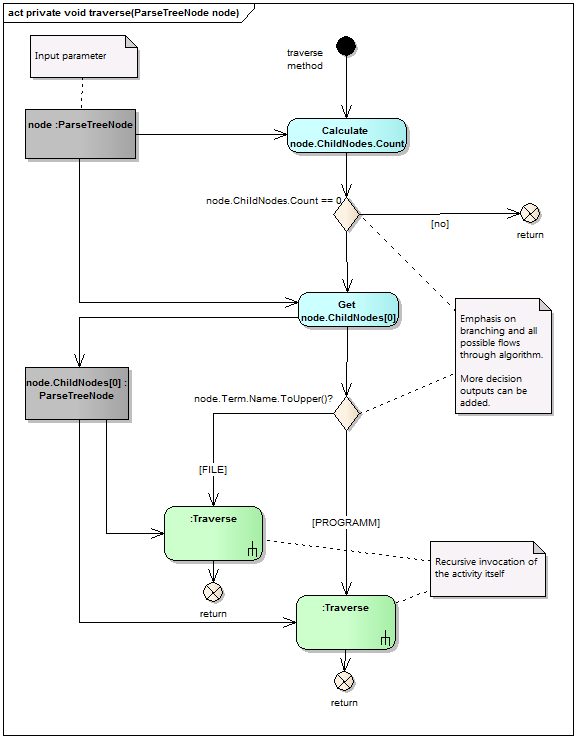

继续讨论在dasblinkenlight回答后的评论中出现的讨论，我建议使用以下活动图作为解决方案：

​

​

活动图强调过程/算法中的步骤顺序、在过程中作出的决定、操作数据和计算、最终并发任务、调用等。

活动图总是有某种上下文。在本例中，它是遍历()方法。
