VGA与集成图形学

Question

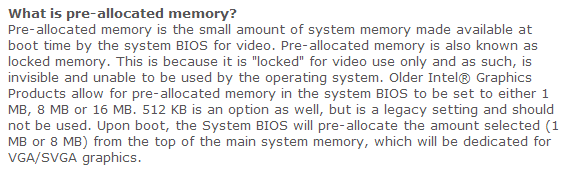

我并不是真的想知道VGA的来龙去脉，而是想知道它如何工作的基本原理(以及集成图形)，英特尔的网站说-

​

​

因此，这个被盗的内存被用作VGA适配器的帧缓冲区，并且VGA图形控制器的任何读/写都会从那里来吗？

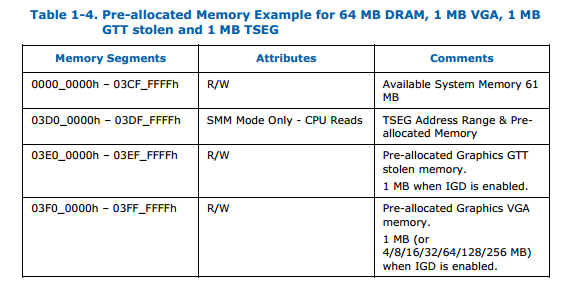

使用1MB被盗VGA内存的示例系统-

​

​

因此，如果上述系统以VGA模式运行，并且将某些内容写入遗留的VGA地址范围(0xA0000 - 0xbffff)，那么进程将是什么？

目前我的理解是，内存控制器会将其从CPU转发到VGA适配器，然后使用图形转换表(GTT)将其转换为03F0_OOOOh - 03FF_FFFFh范围内DRAM顶部的物理地址？

这是否意味着遗留的VGA内存范围0xA0000 - 0xbffff在DRAM中无法访问，因为VGA适配器正在使用MMIO的地址范围？

如果有人能帮上忙的话，我们将不胜感激，

谢谢。

Answer 1

几年来，我直接为VGA写了一些东西，所以请记住这一点。

旧的遗留程序(CGA/EGA，VGA)只将所有VRAM内存访问映射到两个段(2x64KByte)。

1. 图形模式 A 000:0000-A 000:FFFF
2. 文本模式 B 800:0000-B 800:FFFF 因此booth #1和#2 64 KByte内存块不是直接访问的，而是VGA在那里转发自己的内存。使用集成卡+共享内存，它们没有自己的内存，因此芯片组从全局内存(通常是从顶层地址空间)获取内存。在这种情况下，是的，HW无法访问内存(除非使用芯片组的某些特性)。全局内存中的内存空间通常被映射或用于ROM的阴影。
3. gfx 所有遗留的gfx卡都有自己的FLASH/EEPROM/EPROM/PROMmemory. I can't remember exactly how that works but as I remember expansion **BIOS** area starts around C000:0000 where all **BIOS** able **HW** map their **BIOS** memory (not only gfx cards and not only entire segment in size). Now there are many gfx modes that need more than64KBof **VRAM** so you call gfx **BIOS** to map appropriate memory segment toA000:0000`，或者通过IO、操作在gfx IO端口上的控制寄存器设置它。Gfx卡重新映射内存然后你可以使用它..。
4. VESA VESA 可以像以前的gfx一样访问，但是VESA添加了LFB (线性帧缓冲区)支持，它可以将整个VRAM映射到内存中，而不仅仅是单个段，还可以使用扩展内存(仅在基础上就没有多大用处)。

就像我几年前写的，我处理这件事，所以如果我错了，请编辑或添加评论.
