为什么我的阿迪诺在使用中继板时结冰了？

Question

我正在做一个项目，我用midi音符来用Arduino Uno转换8盏旧灯。我已经为Arduino建造了一个带有8个墙壁插座的箱子，这些插座连接到一个中继板上。我正在使用无毛midi串联电桥通过USB发送midi笔记到Arduino。

这一切都有效，直到我把电源放在插座上我的尤诺。大约5~10秒后，Arduino结冰。继电器屏蔽保持在当前状态，串行通信指示灯停止闪烁。当没有220伏特通过继电器，这一切都工作得很好。

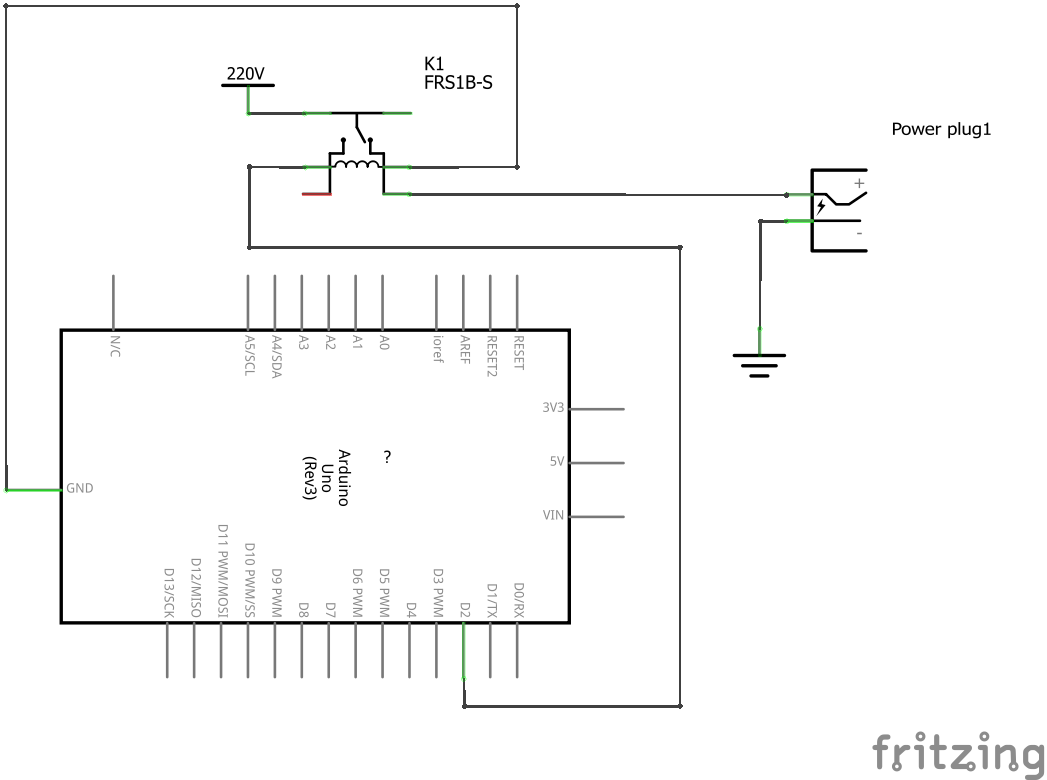

(我的原理图在下面。)Arduino是通过USB供电的。我还尝试用5V和500‘t的额外适配器为Arduino供电，但这并没有什么不同。

​

​

代码：

#include <digitalWriteFast.h>

byte incomingByte=0;
byte notebyte=0;
byte velocitybyte=0;
byte statusbuffer=0;
byte NOTE_ON = 144;
byte NOTE_OFF = 128;
boolean arp_triggernext=false;
boolean firstbyte;
void MIDI_Poll(){
  if (Serial.available() > 0) {
    do {
      // read the incoming byte:
      incomingByte = Serial.read();
      if (incomingByte>247) {
        // this is where MIDI clock stuff is done
        switch (incomingByte){
        }
      }
      else if (incomingByte>240) {
        statusbuffer = 0;
        //sysex stuff done here
      }
      else if (incomingByte>127) {
        statusbuffer = incomingByte;
        firstbyte = true;
        notebyte = 0;
        velocitybyte = 0;
      }
      else if (statusbuffer!=0) {
        if (firstbyte == true) {
          // must be first byte
          notebyte = incomingByte;
          firstbyte = false;
        }
        else {
          // so must be second byte then
          velocitybyte = incomingByte;
          //process the message here
          if (statusbuffer == NOTE_ON && velocitybyte != 0) {
            switch (notebyte) {
               case 60:
               digitalWriteFast2(2, HIGH);
               break;
               case 61:
               digitalWriteFast2(3, HIGH);
               break;
               case 62:
               digitalWriteFast2(4, HIGH);
               break;
               case 63:
               digitalWriteFast2(5, HIGH);
               break;
               case 64:
               digitalWriteFast2(6, HIGH);
               break;
               case 65:
               digitalWriteFast2(7, HIGH);
               break;
               case 66:
               digitalWriteFast2(8, HIGH);
               break;
               case 67:
               digitalWriteFast2(9, HIGH);
               break;
            }
          }
          else if (statusbuffer == NOTE_OFF || (statusbuffer == NOTE_ON && velocitybyte == 0)) {
            switch (notebyte){
               case 60:
               digitalWriteFast2(2, LOW);
               break;
               case 61:
               digitalWriteFast2(3, LOW);
               break;
               case 62:
               digitalWriteFast2(4, LOW);
               break;
               case 63:
               digitalWriteFast2(5, LOW);
               break;
               case 64:
               digitalWriteFast2(6, LOW);
               break;
               case 65:
               digitalWriteFast2(7, LOW);
               break;
               case 66:
               digitalWriteFast2(8, LOW);
               break;
               case 67:
               digitalWriteFast2(9, LOW);
               break;
            }
          }
          //now clear them for next note
          notebyte = 0;
          velocitybyte = 0;
          firstbyte = true;
        }
      }
    } while (Serial.available() > 0);
  }
}

void setup() {

  pinMode(2, OUTPUT);
  pinMode(3, OUTPUT);
  pinMode(4, OUTPUT);
  pinMode(5, OUTPUT);
  pinMode(6, OUTPUT);
  pinMode(7, OUTPUT);
  pinMode(8, OUTPUT);
  pinMode(9, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  MIDI_Poll();
}

它基于我找到的处理串行midi的代码。

我真的很困惑为什么会发生这种事。我想知道为什么我的Arduino和继电器板在220伏特通过继电器时会冻结。

材料：

• Arduino Uno修订版3
• 继电器板，8继电器开关，5伏特。能够处理10A。在此购买：https://iprototype.nl/products/components/buttons-switches/relay-board-8-channels-5v
• 8个普通壁板插座，220伏特供电
• 8个带有E27配件的灯泡

Answer 1

正如我在这里看到的一些电路问题，所以我将解释它们，1，1，你不应该直接运行继电器从Arduino引脚，所以使用适当的电路与晶体管运行继电器和使用arduino引脚作为水槽，而不是源将更好。2.使用带继电器线圈的随动二极管。3.在Rx和Tx使用光隔离器。
